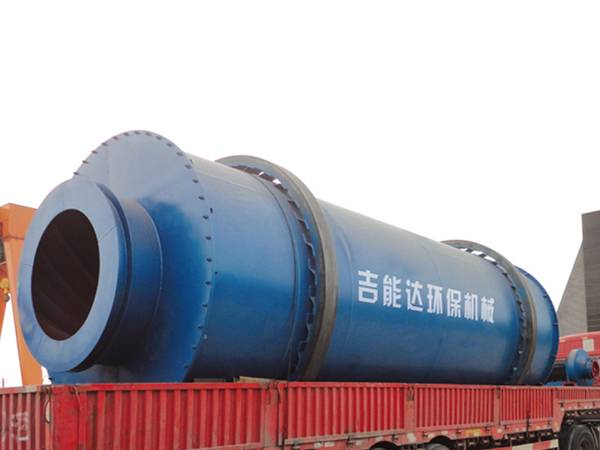

JH高效回转烘干机


                        详细资料：



                        一、概述和主要特点
                        　　JH回转烘干机曾是20世纪水泥厂原材料烘干的关键设备，目前仍大量被水泥厂所使用，但普遍存在着热效率低、能耗高、产量低、环境污染严重等问题。本公司针对回转烘干机工艺系统存在问题重点解决烘干系统的三大要素“煤、料、风”的平衡，从而提高烘干机的热效率，大幅度提高产量，降低能耗，本技术改造具有如下特点：

                        　　1、产量比同类烘干机提高50-80%，煤耗节省50-70%。
                        　　2、采用新型X型组合式扬料装置，结构独特，可形成均匀料幕。
                        　　3、在合适的工况下，采用多风道高温沸腾炉，炉温可控制在800-1050℃，炉温调节方便。
                        　　4、适当增加物料填充率，提高筒体转速，大幅度提高产量。
                        　　5、优化工艺系统参数，大大提高系统的热效率。
                        二、烘干系统改造的技术措施
                        　　1、采用新型X型组合式扬料装置
                        　　本扬料装置是根据物料的烘干原理而优化组合的一种新型扬料装置，由于物料刚进烘干机时含水量较大，如果立即与高温热气体长时间热交换，使物料预热后，顺利进入烘干阶段。
                        　　这种扬料装置能使物料沿轴向呈“波浪”形式向前“蠕动”。整套扬料装置具有一定的导向、均流、阻料等功能，不但提高了物料的抛撒均匀性及增加了物料滞留时间，增加了物料的翻转及烘干次数，而且新型扬料装置中每一组扬料板在径向位置上有一角度的组合。通过其角度的变化，内撒料位置差来补偿时间差而产生的撒料间隙性。

                        　　通过增加烘干机的转速使物料脱离扬料板的初速度以及扬料板的角度变化增大了扬料装置的撒料区域及抛撒的均匀性，使物料在筒体截面上呈“瀑布”状下落。在轴向上各排扬料板交叉布置，互为补充，避免了“风洞”和“阶梯撒料”现象，从而大幅度提高烘干效率。（见表1示）

                        表1　烘干机改造前后工艺参数比

                              项　　目 改造前 改造后 提高%
                              扬料板形式 普通扬料板 新型组合式扬料装置
                              物料填充系数%9.515.7+66.3
                              物料停留时间r/min1318+25.9
                              出口烟气温度400550+31.0
                              物料的均匀性 不均匀 均匀

                        2、选用JNHBF高温沸腾炉
                        　　高温沸腾炉对煤种适应性强，可用烟煤或无烟煤，甚至可用劣质煤和炉渣（其热值只需＞1600Kcal/kg燃料）。其燃烧效率高达95%以上，炉温在800－1050℃任意可调。三种常见炉型的主要性能指标见表2
                        表2三种炉型的性能指标

                              炉型 燃料热值KJ/kg燃烧温度℃ 焖火时间h喂料方式 煤耗kg/t
                              手烧炉 ＞18840600-8008-16人工 40-50
                              煤粉炉 ＞23027800-1050不能 机械 35-40
                              JNHBF沸腾炉 ＞6480800-105048-60人工或机械任选 20-25

                        　　3、适当提高筒体转速，增加物料填充率，大幅度提高产量。
                        　　4、优化系统工艺参数，综合发挥系统热能利用率。
                        　　5、增加气箱脉冲袋式除尘器或旋风除尘器，改善操作人员工作环境。
