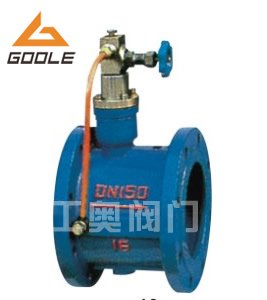

HH49X型消声缓闭止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀(微量调节阀)组成。靠进口介质的推力作用,将两块阀板平稳推开。在此同时,进口的压力介质周日入储油缸内活塞的下部,推动活塞,将活塞上部的油通过 针型阀分别太入阀体两侧小油缸尾端,使小气缸内的活塞杆伸出,当进口介质压力下降自动关闭。但由于活塞杆处于伸出位置,顶住阀瓣不全部关闭,还剩有20% 左右的面积使介质通过,从而起到了消除水锤的作用,阀瓣被活塞杆项住,活塞后腔的压力通过针型阀缓慢进入储油缸,阀瓣逐渐关闭。阀瓣分成先快速后缓慢两步关闭,达到了既防电机逆转又起到了消降水锤静音的作用。
一、HH49X型消声缓闭止回阀应用领域:
HH49X型消声缓闭止回阀产品可用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流,又能有效地限制破坏性水锤,保证管线 的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好节能效果等特点。
二、HH49X型消声缓闭止回阀主要技术参数:
公称压力:1.0~2.5Mpa
适用温度:0~80℃(如需要,可达200℃)
公称通径:40~1600mm
法兰标准:GB/T 17241.6 GB/T 9113
缓闭时间:3~60秒
试验标准:GB/T 13927 API598
适用介质:清水、污水、海水
三、HH49X型消声缓闭止回阀主要技术参数:
一、HH49X型消声缓闭止回阀体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
二、缓闭系统性能优良,不受管道中介质的影响,阀瓣先速关后缓闭,可防止破坏性水锤。
三、橡胶软密封,封闭性能好,耐磨损,使用寿命长。
四、橡胶缓冲,启闭平稳,无振动,无噪音。
五、比老式止回阀六阻小,有明显的节能效果
