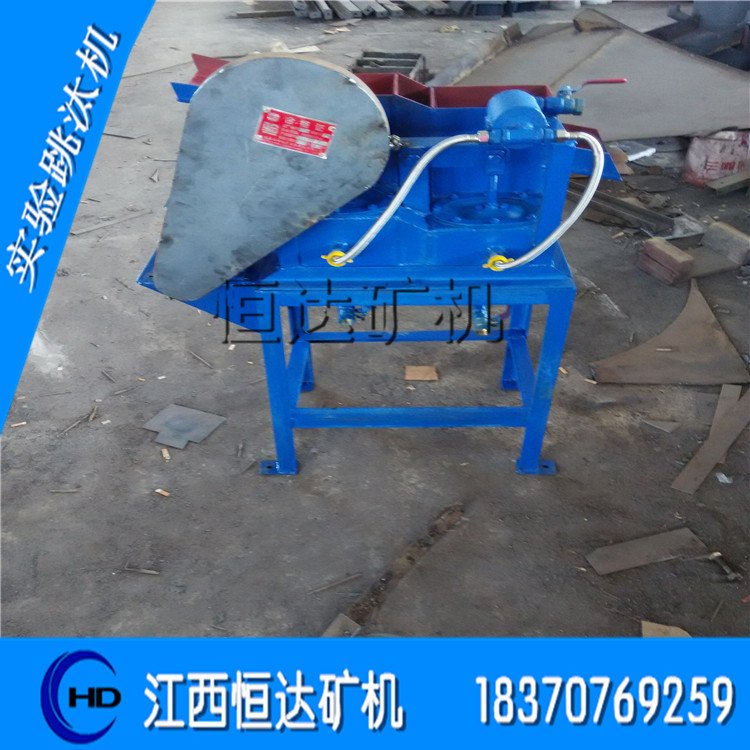

跳汰机 实验小型跳汰机

一、用途

XCT型隔膜式跳汰机用于重力选矿，重力选矿是基于矿石的比重不同，在介质中沉降速度亦异，利用矿物重量上的差别，而完成矿粒混合物的分层选别工作。本产品由原地矿部**指定企业生产，执行行业标准。

隔膜式跳汰机适于选别黑色和有色金属、化学、建筑等方面的实验研究之用。

二、结构原理

隔膜式跳汰机，它上部为长方形，而下部为角锥形的洗矿槽1与2，两个相连，装在机架3上构成一体，各槽各有跳汰区A、B和隔膜区C，在A、B两区之间用不到底的隔板分开。各槽共助于同一传动装置4，配水活瓣5，及补助水管6，跳汰区上部跳汰过程靠隔膜往复运动造成水的鼓动来进行矿物分选，隔膜下冲时，在筛板下面供给补助水，补助水用配水活瓣5来调节，活瓣5与隔膜7的动作是同步的，当隔膜下降时活瓣关闭，水不进入跳汰机中，但隔膜上升时，活瓣启开因此，减少了跳汰机内下降水流的作用.

槽体是灰口铁铸造而成，隔膜7乃固定在槽体水平铁垫8上密封而不漏，隔膜借助于偏心连杆9、10及隔膜连杆11与杠杆12相连接，并由杠杆12获得往复运动，因而在工作室造成相应的鼓动，杠杆又与套在轴13上的偏心连杆相连接，轴14由电动机15，通过三角皮带16及皮带轮17代动。


各室的高度不同而成阶梯形，原矿经给矿槽18送入跳汰室，基于矿物比重不同，被水驱动而分别排出，沉入下层的是比重大的矿物经过截门19胶管20（胶管长度需根据实际使用条件决定）进入排矿瓶21，在上层比重小的矿物沿溢流槽22流出。
三、安装与试验
XCT隔膜式跳汰机安装在车间平地上或案台上，若为辅助设备时，或与其它设备相配置时，应考虑到给矿，排矿及检查修理等工作的方便，跳汰机安装地点应有220/380伏的电源，补助水压为0.6-2Kg/㎝².当跳汰机安装完成后应以水平仪进行水平的检查不得有歪斜现象，接通电源进行空车试验不少于2小时，如一切顺利则进行负荷试车，负荷试车时应以正常操作规程进行，试车结果合格后，再正式投入使用。
每当机器移动，一定要将机器固紧木板上。
