QBY3-40食品级气动双隔膜泵 卫生级双隔膜泵 316食品输送泵原理
在气动隔膜泵左右各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁；室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。
QBY3-40食品级气动双隔膜泵 卫生级双隔膜泵 316食品输送泵参数
型 号 | 流量 m/h | 扬程 m | 出口压力 kgf/cm | 吸程 m | **允许 通过颗粒 φ(mn) | **供气压 Kgf/cm | **空气 消耗量 m/min |
QBY3-20PF46 | 0～2 | 0～70 | 6 | 5 | 2 | 7 | 0.3 |
QBY3-25PF46 | 0～2.4 | 0～70 | 6 | 5 | 2.5 | 7 | 0.6 |
QBY3-32PF46 | 0～6 | 0～70 | 6 | 5 | 4.0 | 7 | 0.6 |
QBY3-40PF46 | 0～8 | 0～70 | 6 | 5 | 4.5 | 7 | 0.6 |
QBY3-50PF46 | 0～12 | 0～70 | 6 | 5 | 8 | 7 | 0.9 |
QBY3-65PF46 | 0～16 | 0～70 | 6 | 5 | 8 | 7 | 0.9 |
QBY3-80PF46 | 0～24 | 0～70 | 6 | 5 | 10 | 7 | 1.5 |
QBY3-100PF46 | 0～30 | 0～70 | 6 | 5 | 10 | 7 | 1.5 |

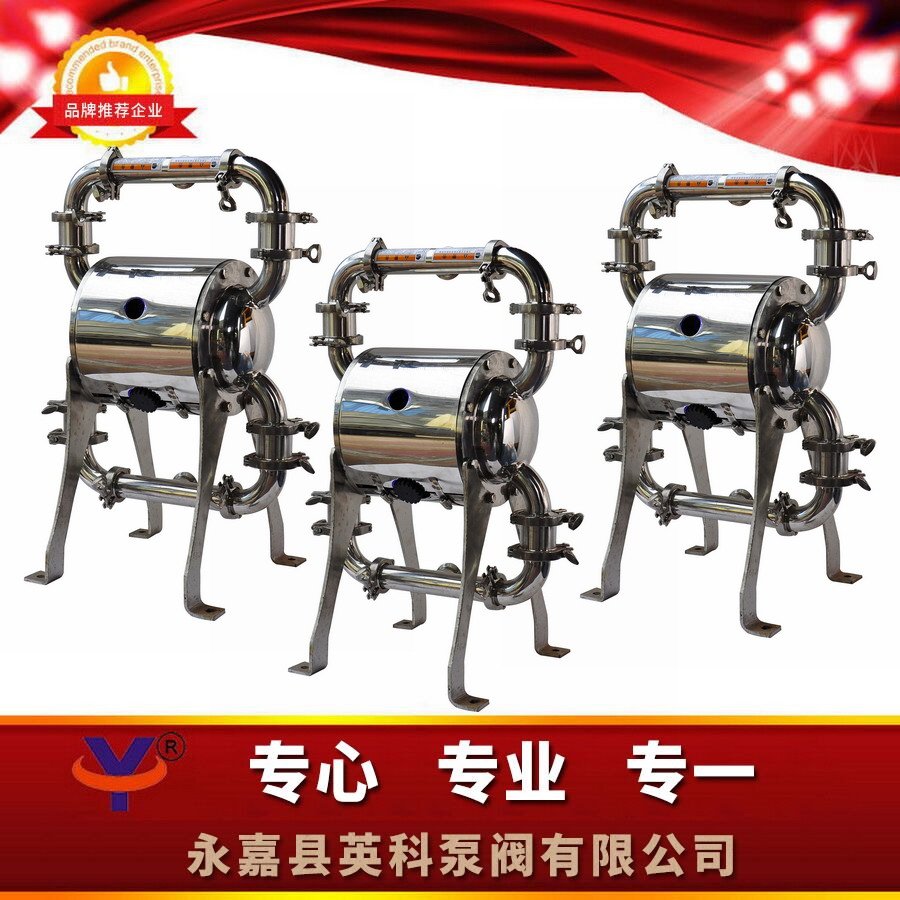

QBY3-40食品级气动双隔膜泵 卫生级双隔膜泵 316食品输送泵实物
QBY3-40食品级气动双隔膜泵 卫生级双隔膜泵 316食品输送泵用途
● 适用于食品、医药等卫生及保健产品应用领域
● 设计用于精密/剪切敏感性产品的加工与处理
● 可选用多种一体化活塞式隔膜结构
● 多种卫生级弹性体可供选用
● 高品质的产品外壳
