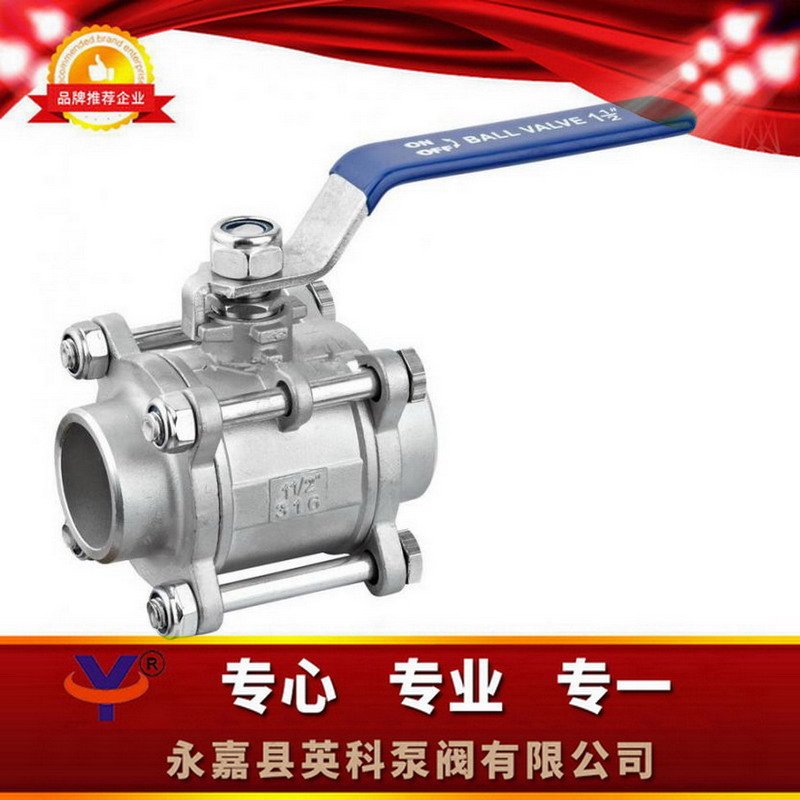

一、Q11F三片式球阀产品概述：
公称压力:1.6-6.4MPa ，适用温度范围:-20~232℃~350℃ ，适用介质:水、油、气及某些腐蚀性液体W.O.G。适用范围：啤酒、饮料、 乳品、制药、生物工程等。
二、Q11F三片式球阀主要材料：
序号 | 零件名称 | 材质 | |
不锈钢 | 碳钢 | ||
1 | 阀体 | 不锈钢CF8M | 碳钢WCB |
2 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
3 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
4 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
5 | 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
6 | 螺母 | 不锈钢SS304 | FCD45 |
7 | 垫圈 | 不锈钢SS304 | FCD45 |
8 | 手柄套 | 塑料 | 塑料 |
9 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
10 | 阀杆螺母 | 不锈钢SS304 | B7 |
11 | 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
12 | 填料压盖螺母 | 不锈钢SS304 | FCD45 |
13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙稀PTFE |
14 | 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙稀PTFE |
15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙稀PTFE |
16 | 螺栓 | 不锈钢SS304 | B8 |
三、Q11F三片式球阀主要尺寸：
SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 68 | 68 | 72 | 85 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
重量WTg | 400 | 405 | 640 | 890 | 1160 | 2195 | 2940 | 4865 | 7000 | 10700 | 19350 |
