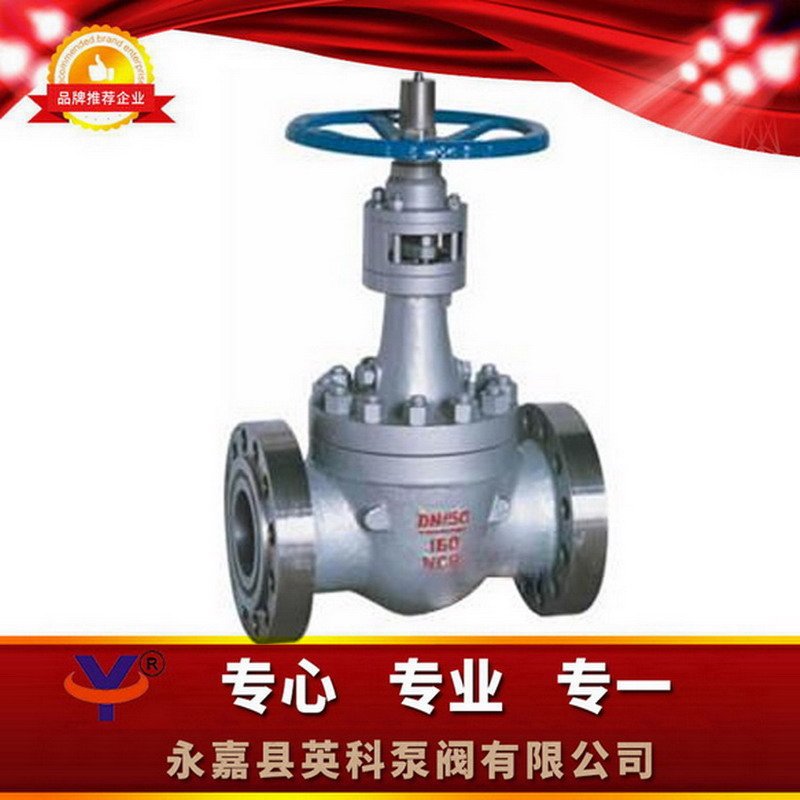

一、GQ47H/F轨道球阀产品特点:
传统的球阀,无论是浮动式或固定式,球体与阀座始终接触,开关扭矩大,密封面容易损伤,轨道球轮着启闭时,球体先偏转角,然后转动,开关全过程中球体与阀座脱离,故阀座不会被擦伤,并且启闭扭矩小。
二、GQ47H/F轨道球阀主要用途:
广泛适用于城建、化工、冶金、石油、制药、食品、饮料、环保等。
三、GQ47H/F轨道球阀结构:
四、GQ47H/F型轨道球阀主要材料;
零件名称 | 材料 | ||||
阀 体 | WVB | ZG1Cr5Mo | 18-8CrNi | 18-12CrNiMo | |
阀 盖 | WVB | ZG1Cr5Mo | 18-8CrNi | 18-12CrNiMo | |
阀 杆 | 2Cr13 | 38CrMoA1 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2aTi | |
球 体 | WCB+HCr | 1Cr5Mo | 18-8CrNi | 18-12CrNiMo | |
阀 座 | PTFE/13Cr/CrNi SS+STELLITE | ||||
螺 柱 | B7/35CrMoA | 1Cr17Ni2 | |||
螺 母 | 2H/45 | 2Cr13 | |||
填 料 | PTFE/增强柔性石墨 |
五、GQ47H/F轨道球阀PN1.6~2.5 MPa尺寸及重量:
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
H1 | 220 | 230 | 240 | 260 | 307 | 360 | 410 | 483 | 512 | 543 | 581 | 617 | 672 | 723 | 758 | 791 | 828 | 870 |
H2 | 450 | 486 | 525 | 550 | 610 | 640 | 640 | 675 | 710 | 740 | 820 | 905 | 955 | 990 | 1050 | 1100 | 1270 | 1450 |
H3 | 415 | 455 | 500 | 535 | 580 | 605 | 605 | 620 | 640 | 685 | 735 | 850 | 900 | 920 | 1100 | 1250 | 1340 | 1555 |
H4 | 370 | 400 | 440 | 460 | 480 | 500 | 550 | 600 | 650 | 713 | 760 | 820 | 875 | 930 | 962 | 1020 | 1285 | 1625 |
六、GQ47H/F轨道球阀PN4.0MPa尺寸及重量:
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
H1 | 230 | 240 | 260 | 280 | 320 | 360 | 436 | 492 | 527 | 607 | 649 | 701 | 750 | 750 | 790 | 832 | 875 | 910 |
H2 | 486 | 525 | 550 | 610 | 640 | 640 | 675 | 710 | 740 | 820 | 905 | 955 | 990 | 105 | 1100 | 1270 | 1450 | |
H3 | 455 | 500 | 535 | 580 | 605 | 605 | 620 | 640 | 685 | 735 | 850 | 900 | 920 | 1100 | 1250 | 1340 | 1550 | |
H4 | 400 | 440 | 460 | 480 | 500 | 550 | 600 | 650 | 713 | 777 | 835 | 890 | 950 | 980 | 1040 | 1305 | 1650 |
