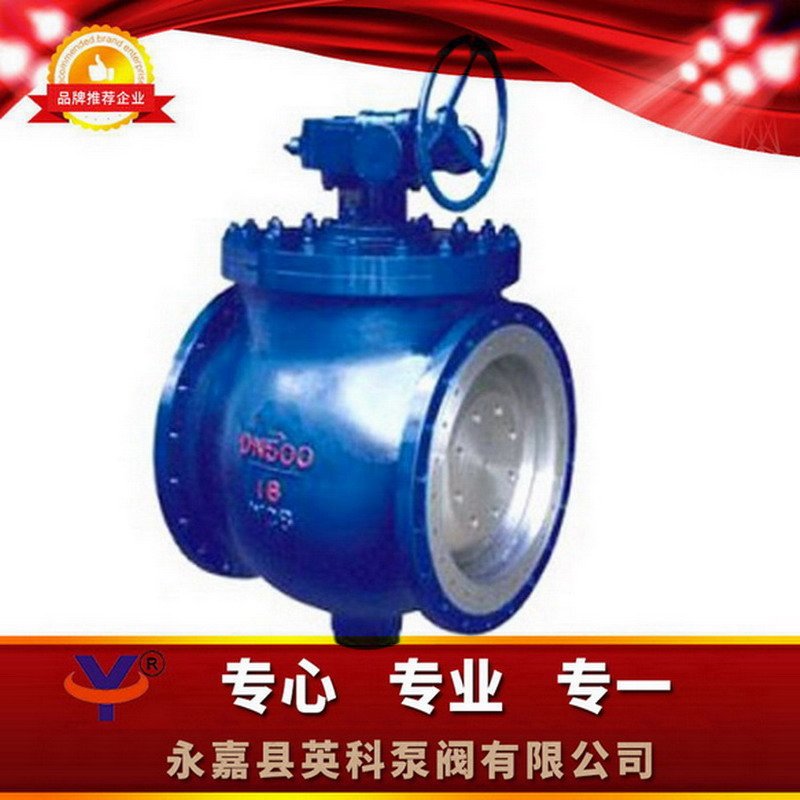

上装式偏心半球阀概述
偏心半球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。
上装式偏心半球阀性能参数
压力等级 | 公称压力PN（MPa） | ||||||||
0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | ||
壳体试验压力 | 0.38 | 0.9 | 1.5 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | |
密封试验压力 | 高压液体密封试验 | 0.28 | 0.66 | 1.1 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 |
低压气体密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
适用工况 | 适用介质 | 见“各行业适用范围” | |||||||
适用温度 | ≤425℃ | ||||||||
驱动方式 | 手动（3）、电动（9）、气动（6）等 | ||||||||
公称通径 | DN40～1000mm | ||||||||
适用规范 | 设计制造 | GB12237-89 | |||||||
结构长度 | GB12221-89 | ||||||||
法兰尺寸 | GB9113-2000、也可按用户要求的API 6D-94 | ||||||||
检验试验 | JB/T9092-99、GB/T13927-92 | ||||||||
上装式偏心半球阀外形尺寸
| 公称压力 | 公称通径 | 尺寸（mm） | ||||||||
| L | D | K | d | b | f | Z-do | Hw | Hd | ||
| 法兰标准GB/T9113.1-2000 | DN100 | 229 | 220 | 180 | 156 | 22 | 2 | 8-φ18 | 330 | 380 |
| DN125 | 254 | 250 | 210 | 184 | 22 | 2 | 8-φ18 | 345 | 405 | |
| DN150 | 267 | 285 | 240 | 211 | 24 | 2 | 8-φ22 | 370 | 440 | |
| DN200 | 292 | 340 | 295 | 266 | 24 | 2 | 8-φ22 | 405 | 470 | |
| DN250 | 330 | 395 | 350 | 319 | 26 | 2 | 12-φ22 | 480 | 540 | |
| DN300 | 356 | 445 | 400 | 370 | 26 | 2 | 12-φ22 | 520 | 580 | |
| DN350 | 430 | 505 | 460 | 429 | 26 | 2 | 16-φ22 | 570 | 630 | |
| DN400 | 530 | 565 | 515 | 480 | 26 | 2 | 16-φ26 | 630 | 710 | |
| DN450 | 580 | 615 | 565 | 530 | 28 | 2 | 20-φ26 | 690 | 770 | |
| 1.0MPA | DN500 | 630 | 670 | 620 | 582 | 28 | 2 | 20-φ26 | 740 | |
