一、Z41W不锈钢闸阀概述：

高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

二、Z41W不锈钢闸阀结构特点：

1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

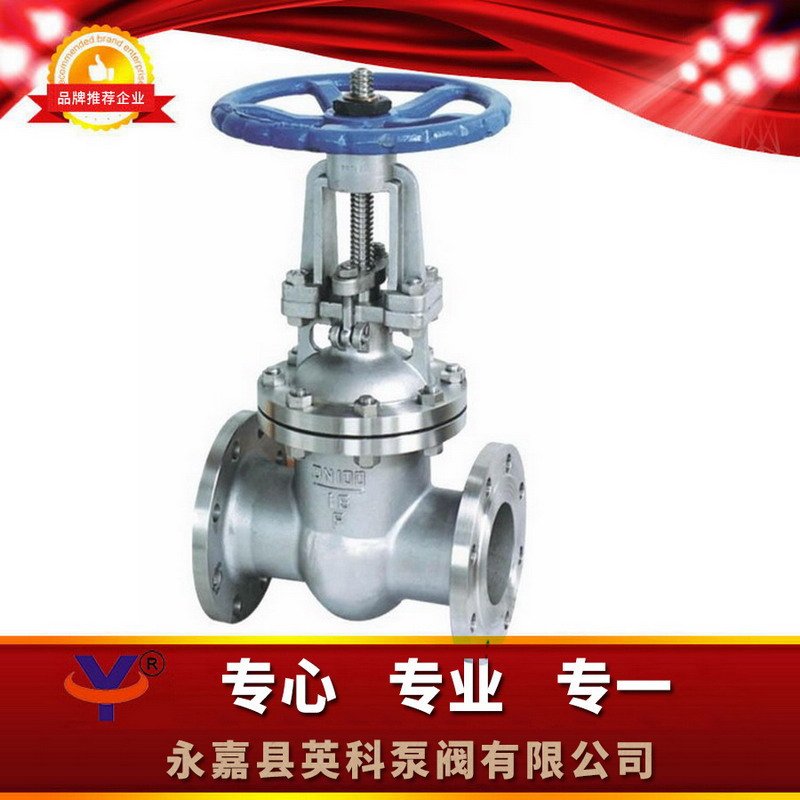

三、Z41W不锈钢闸阀结构图片：

四、Z41W不锈钢闸阀主要零部件材材质：

零件名称	ZG1Cr18Ni9Ti 304 CF8	ZG00Cr18Ni10 304L CF3	ZG1Cr18Ni12Mo2Ti 316 CF8M	ZG00Cr17Ni14Mo2 316L CF3M
阀体/阀盖	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
闸板	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
阀杆	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
阀杆螺母	铝青铜
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
压盖	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
螺栓	不锈钢
螺母	不锈钢
手轮	球墨铸铁、铸钢

五、Z41W不锈钢闸阀主要外形及连接尺寸：

型号	公称通径	尺寸(mm)
型号	公称通径	L	D	D1	D2	b-f	z-Φd	H	D0
Z41W-1.6MPa	15	130	95	65	45	14-2	4-14	170	120
	20	150	105	75	55	14-2	4-14	200	120
	25	160	115	85	65	14-2	4-14	215	140
	32	180	135	100	78	16-2	4-18	260	160
	40	200	145	110	85	16-3	4-18	290	200
	50	250	160	125	100	16-3	4-18	345	220
	65	265	180	145	120	18-3	4-18	360	240
	80	280	195	160	135	20-3	8-18	385	280
	100	300	215	180	155	20-3	8-18	430	300
	125	325	245	210	185	22-3	8-18	520	320
	150	350	280	240	210	24-3	8-23	610	350
	200	400	335	295	265	26-3	12-23	765	400
	250	450	405	355	320	30-3	12-25	895	450
	300	500	460	410	375	30-4	12-25	1145	500
	350	550	520	470	435	34-4	16-25	1200	550
	400	600	580	525	485	36-4	16-30	1400	600
	450	650	640	585	545	40-4	20-30	1500	650
	500	700	705	650	608	44-4	20-34	1630	700
	600	800	840	770	718	48-5	20-41	1830	800

六、Z41W不锈钢闸阀主要外形及连接尺寸：

型号	公称通径	尺寸(mm)
型号	公称通径	L	D	D1	D2	b-f	z-Φd	H	D0
Z41W-2.5MPa	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	200	创新点永嘉相关方案暂无相关方案。相关资料暂无数据。用户评论产品质量 10分售后服务 10分易用性 10分性价比 10分评论内容暂无评论！公司动态暂无数据！技术文章暂无数据！问商家 Z41W不锈钢闸阀的工作原理介绍？ Z41W不锈钢闸阀的使用方法？ Z41W不锈钢闸阀多少钱一台？ Z41W不锈钢闸阀使用的注意事项 Z41W不锈钢闸阀的说明书有吗？ Z41W不锈钢闸阀的操作规程有吗？ Z41W不锈钢闸阀的报价含票含运费吗？ Z41W不锈钢闸阀有现货吗？ Z41W不锈钢闸阀包安装吗？ Z41W不锈钢闸阀信息由永嘉县英科泵阀有限公司.为您提供，如您想了解更多关于Z41W不锈钢闸阀报价、型号、参数等信息，欢迎来电或留言咨询。推荐分类同类产品该厂商产品相关厂商推荐品牌风机振动电机粉尘爆炸防护空气压缩机关风器活塞连接器执行器定制加工件其它辅助设备气体设备异步电机特种电机手套箱试验台超声波处理器实验设备清洗机冷水机轴承喷嘴涂布设备封装设备切片设备磁力驱动泵衬氟隔膜阀衬氟对夹蝶阀不饱和聚酯树脂设备 PHL型自动称重配混料系统自动精密研磨抛光机低速金刚石切割机 750型轮胎拉丝机立式批量式研磨设备材料力学性能综合试验机系列锆锭、铪锭、铌锭、锆篮化装所FC系列氟塑料磁力泵化装所SXJ型水力旋流器一宇密封高温高压管道法兰密封一宇密封金属环垫R20 一宇密封R/RX/BX法兰垫密封件特业法兰带颈平焊法兰特业法兰对焊法兰特业法兰橡胶软接头法兰特业法兰视镜法兰特业法兰多孔板法兰特业法兰大口径法兰搅拌筒多组份称量系统 D43H手柄式硬密封蝶阀 D643H硬密封气动蝶阀 D371X对夹式蜗轮传动软密封蝶阀 TD41W手柄操作通风蝶阀 D343H涡轮硬密封蝶阀 XD371消防专用信号蝶阀 DBY-50衬氟电动隔膜泵 CS16H-16C热静力膜盒式蒸汽疏水阀 CS46H-16C热静力膜盒式蒸汽疏水阀 UFS汽水分离器 CF41蒸汽汽水分离器 CS41H国产蒸汽疏水阀 200X减压阀 300X缓闭止回阀 Q41F软密封球阀 SF-1-GF可调双金属片式蒸汽疏水阀 TSF-1可调双金属片式蒸汽疏水阀 Z641F气动闸阀 Z941W电动闸阀 DKZ61H真空闸阀 QJ41M高温球阀替代截止阀 NKZ41H真空隔离闸阀 DS/Z64H铸钢水封闸阀 CS44H/F液体膨胀式蒸汽疏水阀派莎克（广东）流体设备技术有限公司景津装备股份有限公司无锡市联合德艺制药设备有限公司博亿（深圳）工业科技有限公司上海嵩仓输送设备有限公司纳维加特（上海）筛分技术有限公司布劳恩惰性气体系统（上海）有限公司张家港市通沙塑料机械有限公司珠海市长陆工业自动控制系统股份有限公司江苏国金干燥科技有限公司山东明风机械制造有限公司格律克粉体工程（上海）有限公司尘欧智能科技（上海）有限公司南京驰顺科技发展有限公司南京奥威环保科技设备有限公司上海东庚设备工程技术有限公司上海科利瑞克机器有限公司江苏华英阀业有限公司上海袋式除尘配件有限公司江西省青峰矿业有限公司上海雷威科技有限公司弗尔德（上海）仪器设备有限公司常州均先机械有限公司沈阳鑫格尔粉体科技有限公司华英东庚驰顺科技格瑞德曼鑫格尔纳维加特国金干燥嵩仓上海袋配科利瑞克莱克勒 DustFree尘欧 Boyee博亿锋达干燥长陆智造通沙机械弗格森 Allway奥威环保青峰矿业明风均先机械德国Retsch（莱驰）布劳恩特友手机版： Z41W不锈钢闸阀定制加工件10月关注榜 BSK气动隔膜泵配件1 NTD-400提升加料机三辊卷板机 KV刀闸阀液压压片机推荐品牌景津装备联合德艺 BSK 格律克营口瑞丰圣尔诺同品牌产品 D43H手柄式硬密封蝶阀关注度 2560 D643H硬密封气动蝶阀关注度 2917 D371X对夹式蜗轮传动软密封蝶阀关注度 2638 TD41W手柄操作通风蝶阀关注度 2545 采购必读这两年，粉体产业有一条隐蔽的发展线广东：加大创新药械全链条支持等三十八条工信部印发《工业重点行业领域设备更新和技术改造指南》制造业外资准入限制“清零”、扩大开放试点￨中药产业迎外资开放春风给力！多家先进陶瓷企业入选国家级专精特新“小巨人”名单！《关于以高水平开放推动服务贸易高质量发展的意见》这三大点与医药相关最新资讯更多对话丨2024（第八届）全国石英大会暨展览会采访实况育才兴科，共谋发展——HORIBA 庆贺苏州大学化学化工学科 110 周年华诞 DAY1：守正创新！2024（第八届）全国石英大会暨展览会在徐州隆重召开近期会议更多第七届新型陶瓷技术与产业高峰论坛相关课程更多【直播回看】纳米粉体材料的典型制备技术与应用【直播回看】水系锌离子电池锌负极表面全尺寸设计最新发布产品卧式搅拌机安徽博正机电设备有限公司金属丝平纹编织密纹网新乡市中南金属网有限公司 ST-Q400低温行星式球磨仪北京旭鑫盛科仪器设备有限公司脱脂预烧结一体炉天津中环电炉股份有限公司 cnpowder 平台导航\|中国粉体网搜粉网粉体展粉体人才网粉体工业杂志微门户手机粉体网粉体圈子粉体公开课粉享买卖中粉资讯隐私保护中国粉体网版权所有京ICP证050428号客户服务热线：010-82930764 82930964 客服邮箱：cnpowder@163.com 京公网安备1101081901号 Copyright©2002-2024 Cnpowder.com.cn Corporation,All Rights Reserved 免费咨询手机站二维码分享
