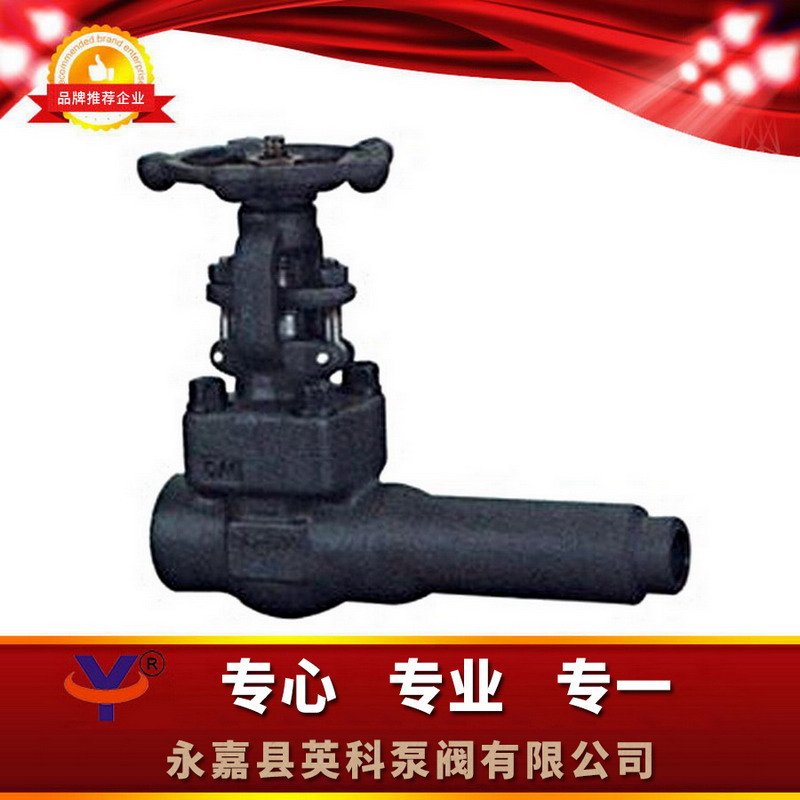

一、Z61Y/J61Y锻钢延长阀体阀门概述:
锻钢延长阀体阀门有二种阀盖设计形式.**种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接。延长阀体阀门适用于闸阀、球阀和截阀。
二、Z61Y/J61Y锻钢延长阀体阀门结构特点:
1.延长阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.
2.自定心压板压套式
3.螺纹、承插或对焊接端整体延长阀体
4.螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
5.整体式上密封座
6.承插端符合ASME B16.11
7.螺纹端符合(NPT)ANSI/ASME B1.20.1
8.明杆支架型(OS£Y)
三、Z61Y/J61Y锻钢延长阀体阀门标准材质细表:
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | A182F22 | A182F304(L) | A182F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276316(L) |
3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
波纹管 | SS | ||||
4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
5 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) |
6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
7 | 填料 | 柔性石墨 | PTFE | ||
8 | 填料压套 | A276420 | A182F304 | ||
10 | 填料压板 | A216WCB | A351CF8 | ||
12 | 阀杆螺母 | A276420 | |||
手轮 | A197 | ||||
13 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
销钉 | A276420 | A182F304 | |||
活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | |
螺母 | A1942H | A1944 | A1948 | A1948M | |
垫圈 | SS | ||||
14 | 铭牌 | SS | |||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | —29℃~425℃ | —29℃~550℃ | —29℃~200℃ |
备注:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢
四、Z61Y/J61Y锻钢延长阀体阀门连接尺寸:
NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | ||
L1 | 79 | 79 | 92 | 111 | 120 | 120 | 140 | |
L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | |
H(开) | 220 | 220 | 225 | 244 | 321 | 321 | 347 | |
W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | |
重量 | 螺栓式 | 3.2 | 3.0 | 4.8 | 7.9 | 11.0 | 16.8 | 25.2 |
焊接式 | 3.0 | 2.8 | 4.8 | 7.0 | 9.6 | 13.5 | 20.25 |
