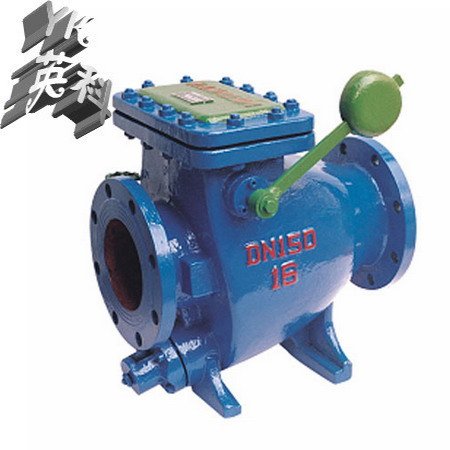

一、HH44X微阻缓闭止回阀概述:
HH44X微阻缓闭止回阀由阀体、阀盖、阀瓣、阀轴及调节阀等组成,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭的水锤压力,可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著,流体阻力小,水锤消除机构设计新颖,密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无震动、无噪音等特点。
二、HH44X微阻缓闭止回阀主要零件材料:
零件名称 | 阀体 | 阀瓣 | 阀杆、油缸、活塞、弹簧 | 阀座 |
材料 | 铸铁、铸钢 | 碳钢 | 不锈钢 | 丁腈橡胶 |
三、HH44X微阻缓闭止回阀主要技术参数:
型号 | 公称压力 | 试验压力 | 适用温度 | 适用介质 | 缓闭时间 | |
壳体 | 密封 | |||||
HH46X | 1.0 | 1.5 | 1.1 | ≤80℃ | 清水、污水、海水 | |
1.6 | 2.4 | 1.76 | ||||
2.5 | 3.75 | 2.75 |
四、HH44X微阻缓闭止回阀主要外形尺寸:
公称通径 | 尺寸 | 公称通径 | 尺寸 | ||||
L | H | H1 | L | H | H1 | ||
40 | 140 | 200 | 88 | 350 | 290 | 480 | 297 |
50 | 150 | 215 | 98 | 400 | 310 | 550 | 324 |
65 | 170 | 225 | 108 | 450 | 330 | 585 | 351 |
80 | 180 | 235 | 118 | 500 | 350 | 640 | 379 |
100 | 190 | 280 | 130 | 600 | 390 | 720 | 434 |
125 | 200 | 290 | 148 | 700 | 430 | 780 | 491 |
150 | 210 | 310 | 172 | 800 | 470 | 840 | 549 |
200 | 230 | 350 | 210 | 900 | 510 | 990 | 600 |
250 | 250 | 415 | 240 | 1000 | 550 | 1050 | 655 |
300 | 270 | 450 | 264 | 1200 | 630 | 1210 | 770 |
