一、J44H角式截止阀概述：

截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到**，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

二、J44H角式截止阀结构特点：

1、广泛应用于全球范围内的化工、石油、电力、制药、啤酒、食品、乳品饮料、化妆品及各类工程配套管路.
2、采用铸钢，碳钢，不锈钢304、316材料制成!
3、主要特点性能：耐温差变化大；常压1.6MPA；耐强腐蚀

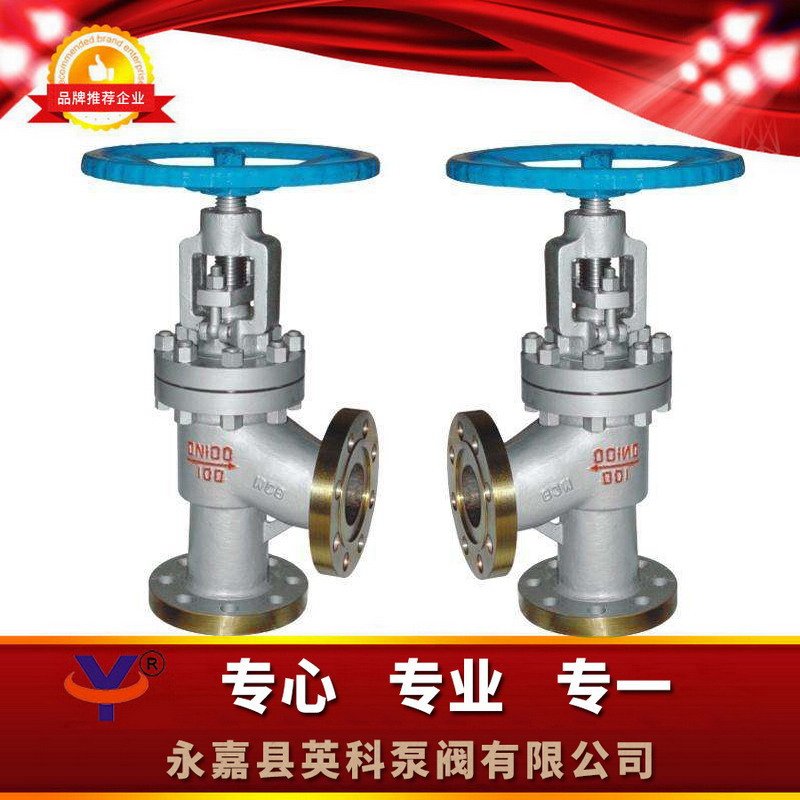

三、J44H角式截止阀结构图片：


四、J44H角式截止阀设计标准：

设计与制造符合中国国家标准
1、基本结构形式：角式
2、公称压力：PN1.6-4.0(MPa)
3、公称通径：DN15-300（mm）

五、J44H角式截止阀应用规范：

六、J44H角式截止阀安装尺寸及重量：
