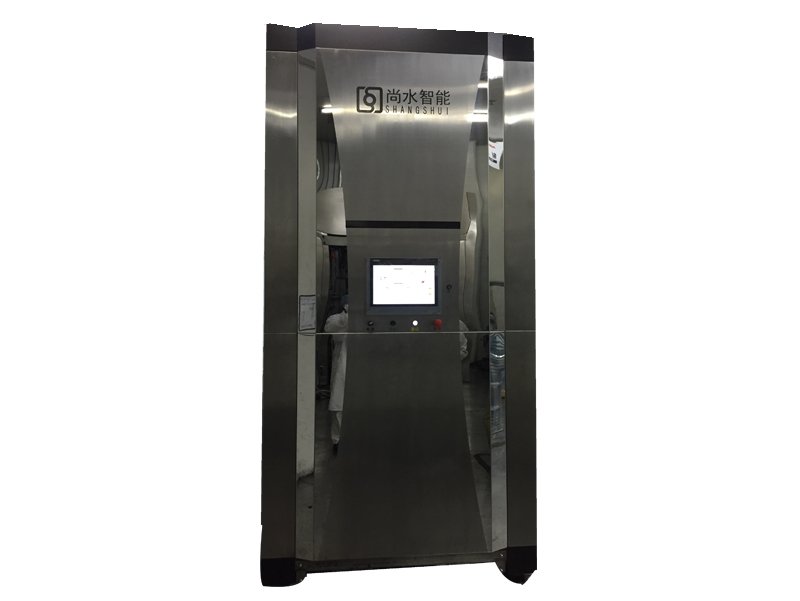

SS-316-1500  高速分散机

一、工作原理

浆料进入分散机的分散桶后，由于分散轮的高速旋转以及挡料板的作用，会在分散桶内形成图示的浆料环，由于分散轮的离心力作用，浆料会高速脱离分散轮外壁，高速撞击分散桶壁。浆料高速脱离轮壁，会在轮壁表面瞬间形成真空，这样分散轮内部的浆料会在真空作用下穿过分散轮上的分散孔，形成图示的运行轨迹。由 于浆料的运行速度很高，浆料在分散桶内滞留的时间仅为30秒左右，这种吸入、甩出、撞击、返回再吸入的过程会多次重复，这是浆料在高速分散机内短时间得以分散的*为关键的机理。

二、设备的特点

1) 与国外同类设备相比，分散速度更高、运行更加平稳、噪音更低、维护使用更加方便；

2）我司和国际知名厂家共同开发的高速高频伺服电机及配套的控制器，保证设备运行稳定、可靠，使用寿命长； 3）采用**设计的分散轮及分散桶结构，使浆料分散效果优于国外同类产品，特别适合碳纳米管、石墨烯、氧化石墨烯等分散难度极高产品的分散； 4）采用**的冷却系统，使浆料在高速分散时能够得到充分的冷却，能够充分满足用户的特定工艺要求。由于这种设计，我司的设备制浆冷却效果优于国外的同类设备。 5）与同类产品相比，本设备采用5～7℃冷冻水对浆料进行预冷却、分散冷却，确保出料温度：正极≤50℃（磷酸铁锂固含量≤55%，三元材料固含量≤70%，粘度≤8000cps），负极≤45℃（浆料固含量≤50%，粘度≤10000cps）。

三、产品型号及参数

高速分散机型谱及参数如下表：

四、设备的基本功能

高速分散机是一种适用于纳米材料浆料的均质化分散设备，广泛用于新能源行、涂料、化妆品、食品、LED涂膜、柔性电路板制造等行业的浆料分散。尤其对锂离子电池正负极材料的分散制浆及各种纳米材料（如纳米氧化铝、纳米钛酸锂、纳米导电碳黑、VGCF和碳纳米管）的浆料制备，具有较高的的生产效率及优异的分散品质。

五、设备的软硬件及功能描述

5.1设备的硬件及功能描述

高速分散机主要由电动隔膜泵、螺杆泵台车、高速分散机主机、缓存冷却罐、冷水机等组成。

1) 电动隔膜泵：主要由泵安装台车、电动隔膜泵及输送管道等组成。主要起泵送浆料的作用

2) 螺杆泵台车：主要由泵安装台车、螺杆泵、直通式过滤器以及浆料输送管道等组成。主要起泵送浆料的作用。

3) 高速分散机：主要由机柜、分散模块、电气控制系统、冷却系统及气路系统组成。浆料的分散工作全部由高速分散机来完成。

4) 缓存冷却罐：主要由罐体、罐盖、搅拌桨组件、行走脚轮、液位开关、温度计、压力表、视镜及视镜灯等组成。主要用于分散后浆料的缓冲存储及冷却，提高分散后浆料的稳定性。

5) 冷水机及冷却系统：主要由双温双控冷水机、分水罐、回水罐、管道、流量计、温度计等组成。主要作用是将冷却水分配到不同的支路，以供不同的需降温单元降温。

5.2软件及功能描述

1) 具有自动、半自动、手动三种工作模式，用户可根据不同情况采用不同模式工作。如设备调试可以采用手动模式，配方实验可以采用半自动模式，规模化大生产可采用自动模式；

2) 本控制系统具有数据存储、历史数据查询、调用等功能。系统可将系统重要运行数据，如：浆料温度、流量、主电机转速（电流、扭矩）、出料腔压力、干气密封压力等重要数据存储在U盘内；

3) 本控制系统采用PROFINET IO通信方式，PLC所有数据可通过这种通信方式上传到用户MES系统，MES也可以通过通信方式下达相应命令等；

4) 建立有设备管理员和操作者两级权限，需要输入相应的用户名及密码才可以登陆系统操作界面，进行设备操作；

5) 采用西门子9吋高清彩色显示屏，操作界面直观，并可将浆料温度、流量、主电机转速（电流、扭矩）、出料腔压力、干气密封压力、冷却水温度等重要数据显示在主界面；

6) 系统具有保养提醒功能，操作员权限无法解除该提醒，必须严格执行保养程序后，向上级领导汇报才可由管理员权限使用密码解除该提醒。
