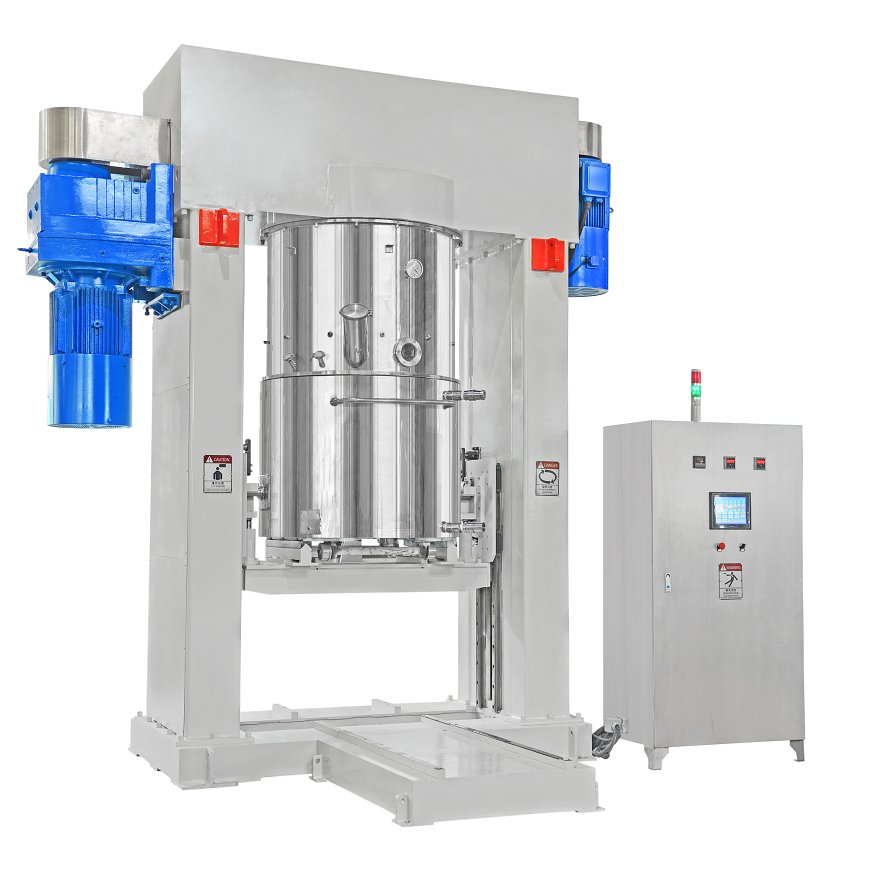

600L双行星搅拌机抽真空龙门式大型混合机
600L双行星搅拌机抽真空龙门式大型混合机

参考价格

50-60万元

型号

HAC-HLD-600L

品牌

产地

东莞

样本

暂无
广东鸿安昌新能源装备科技有限公司

会员

|

第6年

|

生产商

工商已核实

留言询价
核心参数
  • 能耗:

    600L
  • 处理量:

    600L
  • 物料类型:

    干粉-膏体
  • 工作原理:

    立式
同类推荐

看了600L双行星搅拌机抽真空龙门式大型混合机的用户又看了

产品介绍
创新点
相关方案
相关资料
用户评论
公司动态
问商家
留言询价
×

*留言类型

*留言内容

*联系人

*单位名称

*电子邮箱

*手机号

提交
点击提交代表您同意 《用户服务协议》《隐私协议》

虚拟号将在 180 秒后失效

使用微信扫码拨号

为了保证隐私安全,平台已启用虚拟电话,请放心拨打(暂不支持短信)
×
是否已沟通完成
您还可以选择留下联系电话,等待商家与您联系

需求描述

单位名称

联系人

联系电话

Email

已与商家取得联系
同意发送给商家
产品介绍
创新点
相关方案
相关资料
用户评论
公司动态
问商家

行星式动力混合机(增强型)

概述

行星式动力混合机是结合了传统双行星混合机和高速分散机的原理、组成的一种全能的新机型,目前在众多领域有着广泛的应用。

我司针对动力电池浆料固含量高、黏度大的特性,在原行星式动力混合机的基础上,开发了具有更高转速,更大转矩特点的增强型动力混合机。在设计过程中,充分考虑了搅拌器的转速、搅拌功率、分散线速度、悬浮等级、液体流型和桶内湍流强度的分布等因素,其高速分散**线速度可达25m/s,增强型的麻花框可处理任何高黏度的电池浆料。全新的搅拌方式——麻花框顺时针公转转动,其自转为逆时针,确保搅拌无死角且无“爬坡”现象。在密封方面,三套机械密封加上软、静密封确保真空度——理论上密封性能增强了30%Pt100测温传感器直接接触物料,测量更准确,反应速度更快,误差仅在±0.5℃之间。本机由底座、横梁、立柱、密封罩、料缸、传动及电控系统组成。

1

真空度

-0.098MPa

2

结构形式

龙门型

3

转速r/min

公转:0~37r/min,自转:0~45r/min(变频调速);

高速:0~2200r/min(变频调速)。

4

低速轴

二轴麻花式。直线导轨:台湾HIWIN

5

高速轴

双高速轴,轴上两个Φ250分散盘。

6

升降方式

直线导轨料缸双液压升降,并带安全插销,油泵电机3KW

7

升降高度

1000mm

8

测温方式

测温杆直接测温,测温点离料缸底部1/3处,内设旋转导电装置,测温头接触物料,测温准确。

9

桶体定位

采用提放置弧形板定块,釜盖上设凸缘结构,确保中心定位。

10

总功率(KW)

103kw

11

电源

AC:3*380V、50HZ

12

外形尺寸

长3400宽1500高3800(mm)

13

重量(kg)

约7500kg

四、桶体

1

釜体尺寸(mm)

(内径X内高)

Φ1100×850

2

容积(L)

807L

3

设计压力(Mpa)

内筒-0.098Mpa,    夹套0.8Mpa

4

设计温度(°C)

-10~+200°C

5

主体材料

与物料接触的为SUS304, 夹套:304,底部材质:304不锈钢+Q235-B

6

筒体厚度(mm)

内筒δ10mm(加工后实测厚度),夹套δ4mm。

7

调温形式

水冷却夹套。

8

出料形式

球阀出料

9

移动方式

手动

10

桶体数量

1

说明:下桶体为直筒形,桶体内外壁镜面抛光,便于清洁。

五、主要材料

s/n

名称

材质


s/n

名称

材质

1

上桶体

SUS304

4

搅拌轴

SUS304

2

下通体

SUS304

5

搅拌浆

SUS304

3

夹套

SUS304

6

机架、底座等

Q235-B

六、釜盖管口

s/n

用途

规格

数量

备注

1

粉料投料口

DN160

1

快开型、设DN160快开式投料口

2

视镜

DN120

2

其中一个安装LED视镜灯

3

抽真空

DN25

1

带牙气动球阀

4

充氮口

DN25

1

带牙气动球阀

5

排气口

DN25

1

带牙气动球阀

6

备用口

DN50

2

法兰式接口

7

真空表口

M20×1.5

1

配真空表:Y-100型。

说明:上桶体为直筒形,桶体内外壁打磨光滑,便于清洁。

七、搅拌轴和浆叶

1

低速搅拌轴:二轴麻花式,纯不锈钢浇铸而成;高速搅拌轴:2个高速轴,轴上两个Φ250分散盘(可任意调节高度)。

2

浆轴和浆叶:表面经抛光处理,经过五轴联动数控加工中心加工,确保螺旋线一致。搅拌桨与桶底间距4mm,搅拌桨与桶壁间距3-5mm、桨与桨间距4-8mm。分散盘作动平衡处理G6.3

3

轴密封:机械式密封结构。

4

行星箱304

说明:1、设计适合平底形搅拌罐,浆轴设计合理便于清洁。

2、行星架体设计超压平衡孔,防止正压造成漏油。

3、行星架体设计传动装置、密封结构注油孔。
