用途及特点：

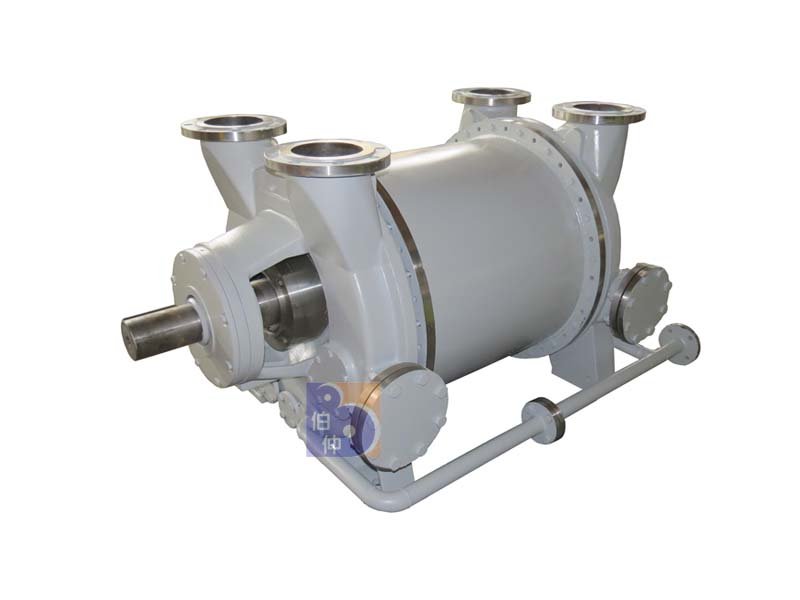

　　2BE1系列水环真空泵及压缩机，是我公司结合进口产品先进技术，研制开发的高效节能产品。

　　本系列泵为单级单作用结构形式，具有结构简单，维修方便，运行可靠，高效节能等优点。相对于目前国内广泛使用的SK、2SK、SZ系列水环式真空泵具有真空度高、功耗低、运行可靠等显著优点，是SK、2SK、SZ系列水环式真空泵的理想替代产品。

　　我公司生产的“伯仲牌”2BE1系列水环式真空泵及压缩机结构主要特点如下：

.轴承全部采用原装进口轴承，保证了2BE1真空泵的叶轮精确定位及运转过程中的高稳定性。
.叶轮材质全部采用球墨铸铁铸造或钢板焊接，充分保证了2BE1真空泵叶轮在各种恶劣工况下的稳定性，且大大提高了2BE1真空泵的使用寿命。
.泵体全部采用钢板制作，提高了2BE1真空泵的使用寿命。
.2BE1真空泵的轴套作为*易损坏的零件，本公司全部采用高铬不锈钢制作，比普通材质寿命提高了5倍。
.皮带轮（皮带传动）采用标准高精度锥套皮带轮，运行可靠，皮带寿命长，拆卸方便。
.联轴器（直联传动）采用标准高强度弹性联轴器，弹性元件采用聚氨酯材质，运行稳定可靠，使用寿命长。
.独特的上置式气水分离器节约空间，并有效降低了噪声。
.铸件全部采用树脂砂铸造，表面质量好。铸件表面无需打腻，使2BE1真空泵散热效果**。
.机械密封（选配件）全部采用进口件，充分保证2BE1系列真空泵在长时间运行过程中无泄漏。
.泵体内壁型线采用近似椭圆的型线以保证**的抽气效果。

配件图片区：叶轮（球墨铸铁），泵盖（铸铁），泵体（碳钢），圆盘（铸铁），待检泵头（普通）
　　　　　　叶轮（不锈钢），泵盖（不锈钢），圆盘(不锈钢)，耐磨Cr28不锈钢轴套，耐腐耐磨填料

2BE1系列水环式真空泵性能参数表

型号	转速（传动方式） r/min	轴功率 kW	电机功率 kW	配用电机 380V	极限真空度 mbar	**抽气速率		泵重 (整机） kg	安装尺寸
型号	转速（传动方式） r/min	轴功率 kW	电机功率 kW	配用电机 380V	极限真空度 mbar	m3/h	m3/min	泵重 (整机） kg	安装尺寸
2BE1 151-0 (点击查看性能曲线）	1450（直联） 1100（皮带） 1300（皮带） 1625（皮带） 1750（皮带）	10.8 7.2 9.2 13.2 14.8	15 11 11 15 18.5	Y160L-4 Y160M-4 Y160M-4 Y160L-4 Y180M-4	33mbar (-0.098MPa)	405 300 360 445 470	6.8 5.0 6.0 7.4 7.8	469 428 444 469 503	泵头安装尺寸直联传动安装尺寸皮带传动安装尺寸
2BE1 152-0 (点击查看性能曲线）	1450（直联） 1100（皮带） 1300（皮带） 1625（皮带） 1750（皮带）	12.5 8.3 10.5 15.0 17.2	15 11 15 18.5 22	Y160L-4 Y160M-4 Y160L-4 Y180M-4 Y180L-4	33mbar (-0.098MPa)	465 340 415 510 535	7.8 5.7 6.9 8.5 8.9	481 437 481 515 533
2BE1 153-0 (点击查看性能曲线）	1450（直联） 1100（皮带） 1300（皮带） 1625（皮带） 1750（皮带）	16.3 10.6 13.6 19.6 22.3	18.5 15 18.5 22 30	Y180M-4 Y160L-4 Y180M-4 Y180L-4 Y200L-4	33mbar (-0.098MPa)	600 445 540 660 700	10.0 7.4 9.0 11.0 11.7	533 480 533 551 601
2BE1 202-0 (点击查看性能曲线）	970（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	17 14 16 22 25 30	22 18.5 18.5 30 30 37	Y200L2-6 Y180M-4 Y180M-4 Y200L-4 Y200L-4 Y225S-4	33mbar (-0.098MPa)	760 590 670 850 890 950	12.7 9.8 11.2 14.2 14.8 15.8	875 850 850 940 945 995	泵头安装尺寸直联传动安装尺寸皮带传动安装尺寸
2BE1 203-0 (点击查看性能曲线）	970（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	27 20 23 33 37 45	37 30 30 45 45 55	Y250M-6 Y200L-4 Y200L-4 Y225M-4 Y225M-4 Y250M-4	33mbar (-0.098MPa)	1120 880 1000 1270 1320 1400	18.7 14.7 16.7 21.2 22.0 23.3	1065 995 995 1080 1085 1170
2BE1 252-0 (点击查看性能曲线）	740（直联） 558（皮带） 660（皮带） 832（皮带） 885（皮带） 938（皮带）	38 26 31.8 49 54 60	45 30 37 55 75 75	Y280M-8 Y200L-4 Y225S-4 Y250M-4 Y280S-4 Y280S-4	33mbar (-0.098MPa)	1700 1200 1500 1850 2000 2100	28.3 20.0 25.0 30.8 33.3 35.0	1693 1460 1515 1645 1805 1805
2BE1 253-0 (点击查看性能曲线）	740（直联） 560（皮带） 660（皮带） 740（皮带） 792（皮带） 833（皮带） 885（皮带） 938（皮带）	54 37 45 54 60 68 77 86	75 45 55 75 75 90 90 110	Y315M-8 Y225M-4 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y280M-4 Y315S-4	33mbar (-0.098MPa)	2450 1750 2140 2450 2560 2700 2870 3020	40.8 29.2 35.7 40.8 42.7 45.0 47.8 50.3	2215 1695 1785 1945 1945 2055 2060 2295
2BE1 303-0 (点击查看性能曲线）	740（直联） 590（直联） 466（皮带） 521（皮带） 583（皮带） 657（皮带） 743（皮带）	98 65 48 54 64 78 99	110 75 55 75 75 90 132	Y315L2-8 Y315L2-10 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y315M-4	33mbar (-0.098MPa)	4000 3200 2500 2800 3100 3580 4000	66.7 53.3 41.7 46.7 51.7 59.7 66.7	3200 3200 2645 2805 2810 2925 3290	泵头安装尺寸直联传动安装尺寸皮带传动安装尺寸
2BE1 305-1 2BE1 306-1 (点击查看性能曲线）	740（直联） 590（直联） 490（皮带） 521（皮带） 583（皮带） 657（皮带） 743（皮带）	102 70 55 59 68 84 103	132 90 75 75 90 110 132	Y355M1-8 Y355M1-10 Y280S-4 Y280S-4 Y280M-4 Y315S-4 Y315M-4	160mbar (-0.085MPa)	4650 3750 3150 3320 3700 4130 4650	77.5 62.5 52.5 55.3 61.2 68.8 77.5	3800 3800 2950 3000 3100 3300 3450
2BE1 353-0 (点击查看性能曲线）	590（直联） 390（皮带） 415（皮带） 464（皮带） 520（皮带） 585（皮带） 620（皮带） 660（皮带）	121 65 70 81 97 121 133 152	160 75 90 110 132 160 160 185	Y355L2-10 Y280S-4 Y280M-4 Y315S-4 Y315M-4 Y315L1-4 Y315L1-4 Y315L2-4	33mbar (-0.098MPa)	5300 3580 3700 4100 4620 5200 5500 5850	88.3 59.7 61.7 68.3 77.0 86.7 91.7 97.5	4750 3560 3665 3905 4040 4100 4100 4240
2BE1 355-1 2BE1 356-1 (点击查看性能曲线）	590（直联） 390（皮带） 435（皮带） 464（皮带） 520（皮带） 555（皮带） 585（皮带） 620（皮带）	130 75 86 90 102 115 130 145	160 90 110 110 132 132 160 185	Y355L2-10 Y280M-4 Y315S-4 Y315S-4 Y315M-4 Y315M-4 Y315L1-4 Y315L2-4	160mbar (-0.085MPa)	6200 4180 4600 4850 5450 5800 6100 6350	103.3 69.7 76.7 80.8 90.8 98.3 101.7 105.8	5000 3920 4150 4160 4290 4300 4350 4450
2BE1 403-0 (点击查看性能曲线）	330（皮带） 372（皮带） 420（皮带） 472（皮带） 530（皮带） 565（皮带）	97 110 131 160 203 234	132 132 160 200 250 280	Y315M-4 Y315M-4 Y315L1-4 Y315L2-4 Y355M2-4 Y355L1-4	33mbar (-0.098MPa)	5160 5700 6470 7380 8100 8600	86.0 95.0 107.8 123.0 135.0 143.3	5860 5870 5950 6190 6630 6800	泵头安装尺寸皮带传动安装尺寸
2BE1 405-1 2BE1 406-1 (点击查看性能曲线）	330（皮带） 372（皮带） 420（皮带） 472（皮带） 530（皮带） 565（皮带）	100 118 140 170 206 235	132 160 185 200 250 280	Y315M-4 Y315L1-4 Y315L2-4 Y315L2-4 Y355M2-4 Y355L1-4	160mbar (-0.085MPa)	6000 6700 7500 8350 9450 10100	100.0 111.7 125.0 139.2 157.5 168.3	5980 6070 6200 6310 6750 6920	泵头安装尺寸皮带传动安装尺寸

　　注：以上所选电机功率可在大多工况下工作。如排气口压力较高（0.02~0.05MPa），则应相应加大电机功率；如2BE1真空泵正常工作时轴功率较小，也可选用接近轴功率的电机功率，如此更为节能。

　　注：水环真空泵的水温对其性能影响较大，而水环真空泵的性能曲线均为在15℃的水温条件下测得，因此在实际选用水环真空泵时应对水环真空泵的抽气速率进行修正。修正方法请参照：水温对水环真空泵性能的影响。

2BE1系列水环真空泵耗水量

型号	标准转速 rpm	转速范围 rpm	在以下吸入压力（mbar,绝压）时的耗水量　m3/h
型号	标准转速 rpm	转速范围 rpm	≤160	200	300	400	500	600	700	＞800
2BE1 151-0	1450	1100~1750	1.5	1.5	1	1	1	1	0.5	0.5
2BE1 152-0	1450	1100~1750	1.7	1.7	1.13	1.13	1.13	1.13	0.57	0.57
2BE1 153-0	1450	1100~1750	1.9	1.9	1.27	1.27	1.27	1.27	0.63	0.63
2BE1 202-0	980	790~1300	2.1	2.1	1.4	1.4	1.4	1.4	0.7	0.7
2BE1 203-0	980	790~1300	2.6	2.6	1.73	1.73	1.73	1.73	0.87	0.87
2BE1 252-0	740	558~938	4.4	4.4	2.93	2.93	2.93	2.93	1.47	1.47
2BE1 253-0	740	560~938	5.2	5.2	3.47	3.47	3.47	3.47	1.73	1.73
2BE1 303-0	660	466~743	8.5	8.5	6.8	6.8	5.7	5.7	2.9	2.9
2BE1 303-2	660	466~743	-	9.1	7.9	6.7	5.6	4.4	3.2	2.0
2BE1 305-1	660	466~743	8.2	8.2	7.8	7.0	6.0	5.1	4.2	3.3
2BE1 306-1	660	466~743	8.2	8.2	7.8	7.0	6.0	5.1	4.2	3.3
2BE1 353-0	530	372~660	11.2	11.2	9.0	9.0	7.5	7.5	3.8	3.8
2BE1 353-2	530	372~660	-	12.1	10.5	9.0	7.4	5.8	4.3	2.7
2BE1 355-1	530	372~660	10.9	10.9	10.4	9.3	8.0	6.7	5.5	4.3
2BE1 356-1	530	372~660	10.9	10.9	10.4	9.3	8.0	6.7	5.5	4.3
2BE1 403-0	420	330~565	16.0	16.0	12.8	10.7	10.7	8.7	7.2	5.4
2BE1 405-1	420	330~565	14.7	14.7	14.2	12.6	10.9	9.2	7.7	5.9

2BE1系列水环压缩机耗水量

型号	标准转速 rpm	转速范围 rpm	在以下排气压力（bar,绝压）时的耗水量　m3/h
型号	标准转速 rpm	转速范围 rpm	1.2	1.4	1.5	1.6	1.8	2.0	2.2	2.4
2BE1 151-8	1450	1100~1750	0.9	1.2	1.2	1.4	1.6	1.7	1.9	-
2BE1 152-8	1450	1100~1750	1.0	1.3	1.3	1.5	1.7	1.8	2.0	-
2BE1 153-8	1450	1100~1750	1.2	1.5	1.5	1.7	1.9	2.0	2.2	-
2BE1 202-8	980	790~1300	0.3	0.5	0.6	0.7	0.9	1.1	1.4	-
2BE1 203-8	980	790~1300	0.4	0.6	0.7	0.7	0.9	1.2	1.5	-
2BE1 252-8	740	558~938	1.3	2.1	3.0	3.2	4.3	5.4	6.4	7.5
2BE1 253-8	740	560~938	1.7	2.5	3.0	3.3	4.4	5.5	6.9	8.3
2BE1 303-8	660	466~743	2.3	3.2	4.0	4.6	6.0	8.0	9.5	10.9
2BE1 305-8	660	466~743	2.3	3.2	4.0	4.6	6.0	8.0	9.5	12.0
2BE1 355-8	530	372~660	3.2	4.4	5.2	6.3	8.3	10.8	13.0	16.0
2BE1 405-8	420	330~565	4.3	5.7	6.8	8.4	11.0	14.5	17.5	22

注：1、工作液种类：通常情况下用水，标准温度15℃（范围0℃至65℃）；或其温度至少要低于其沸点10℃。
　　2、以上耗水量为在标准转速下所需的耗水量，对不同转速，数据表中的流量值应乘以（实际转速÷标准转速）
　　3、如需增加工作液流量，则数据表中的流量加倍。

创新点

具有结构简单，维修方便，运行可靠，高效节能等优点。
