型号:Z41W
设计制造规范 GB/T12235
结构长度 GB/T12221
法兰连接尺寸 GB/T9113 JB79.1
试验与检验 GB/T13927 JB9092
1、截止阀结构比闸阀简单,制造与维修都较方便。
2、密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
3、启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
4、启闭力矩大、启闭较费力,启闭时间校长。
5、流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
6、介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。
缺点为:流体阻力大,关闭较费力,所以口径一般限制在200毫米以下

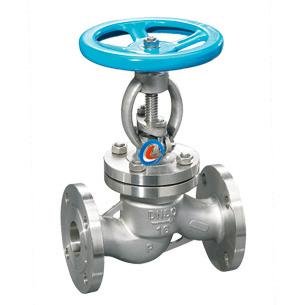

不锈钢截止阀主要用来切断(或接通)管路介质。截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。
电动截止阀 气动截止阀
产品规范 Product Specification
公称压力 (Mpa) | 试验压力(Mpa) | ||||
强度试验 | 密封试验 | 上密封试验 | 气密封试验 | 强度试验 | |
1.6 | 2.4 | 1.76 | 1.76 | 0.6 | 2.4 |
2.5 | 3.75 | 2.75 | 2.75 | 0.6 | 3.75 |
4.0 | 6.0 | 4.4 | 4.4 | 0.6 | 6.0 |
6.4 | 9.6 | 7.04 | 7.04 | 0.6 | 9.6 |
10.0 | 15.0 | 11.0 | 11.0 | 0.6 | 15.0 |
主要零部件材料 Main Part Material
壳体 | ASTM A216 WCB | ASTM A351 CF8 | ||||||||||||||
阀杆 | F6a | F304 | F316 | Monel | F304 | |||||||||||
阀瓣表面 | 13Cr | 13Cr | STL | 304 | STL | 316 | STL | Monel | 304 | 304 | STL | |||||
阀座表面 | 13Cr | STL | STL | 304 | STL | 316 | STL | Monel | 304 | 304 | STL | |||||
壳体 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF8 | |||||||||||||
阀杆 | F304L | F316 | F316L | |||||||||||||
阀瓣表面 | 304L | 304L | STL | 316 | 316 | STL | 316L | 316L | STL | |||||||
阀座表面 | 304L | STL | STL | 316 | STL | STL | 316L | 316L | STL |
不锈钢截止阀结构图
主要外形和连接尺寸Main External And Connection Dimension 单位 Unit:mm
型 号
Type公称通径
DN尺 寸(mm) L D D1 D2 H b-f Z-Φd Do J41W-16P(R) 15 130 95 65 45 170 16-2 4-14 120 20 150 105 75 55 190 16-2 4-14 140 25 160 115 85 65 205 16-2 4-14 160 32 180 135 100 78 270 18-2 4-18 180 40 200 145 110 85 310 18-3 4-18 200 50 230 160 125 100 358 18-3 4-18 240 65 290 180 145 120 373 18-3 4-18 280 80 310 195 160 135 435 20-3 8-18 320 100 350 215 180 155 500 20-3 8-18 360 125 400 245 210 185 614 22-3 8-18 400 150 480 280 240 210 674 24-3 8-23 400 200 600 335 295 265 818 26-3 12-23 450 250 730 405 355 320 969 30-3 12-25 550
