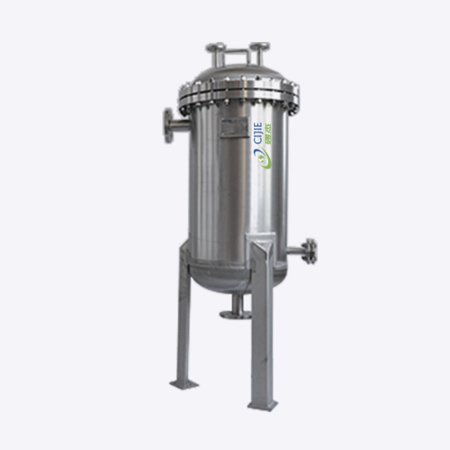

为高端型精密过滤器，采用钢制压力容器标准设计与制造，安全可靠，适用于各类应用场合的过滤要求，标准上盖采用法兰式密封结构，快开设计，带开盖辅助吊臂，上盖默认标准椭圆形封头设计。

壳体材质为不锈钢304/316L或者双相钢、钛材，不锈钢过滤器表面处理方式为内外表面镜面抛光处理或者拉丝亚光处理，食品级和医药级处理都可以制作，可提供夹套设计以保持液体温度与良好的输送性能等！

外观示意图：

注：1，以上仅包含过滤器尺寸，仅作外型参考，以图纸为准

2，适用滤芯长度10”，20”,30”,40”

3，过滤器流量取决于滤芯流量及进出口尺寸，并因粘度变化而不同

4，流量并非决定选型的**因素，纳污量，运行初始差压均为选型的重要因素

5，上盖采用标准椭圆形封头设计或法兰式平盖结构

过滤器型号	进出口法兰	排污口N3	排污口N4	排气口N5	A(约)	B	C	D	容积
	N1，N2 (英寸)	NPT-F (英寸)	NPT-F (英寸)	NPT-F (英寸)	(mm)	(mm)	(mm)	(mm)	(升)
LWQ-F3-10	2	1	3∕4	1∕4		254	457	203	19
LWQ-F3-20						356			30
LWQ-F3-30						356			42
LWQ-F6-20	2	1	3∕4	1∕4		457	533	203	34
LWQ-F6-30									45
LWQ-F6-40									59
LWQ-F12-20	3	1	3∕4	1∕4	1575	457	533	254	70
LWQ-F12-30					1829				91
LWQ-F12-40					2083				110
LWQ-F19-20	4	1	3∕4	1∕4	1651	559	584	305	95
LWQ-F19-30					1905				140
LWQ-F19-40					2159				185
LWQ-F27-20	4	1	3∕4	1∕4	1676	584	610	356	151
LWQ-F27-30					1930				189
LWQ-F27-40					2184				227
LWQ-F40-30	6	1	1	1∕2	2007	584	660	406	291
LWQ-F40-40					2261				382
LWQ-F51-30	6	2	1	1∕2	2007	584	813	432	279
LWQ-F51-40					2261				416
LWQ-F80-30	8	2	1	1∕2	2184	610	813	508	613
LWQ-F80-40					2438				723
LWQ-F115-30	10	21/2	11/2	1	2814	610	813	584	893
LWQ-F115-40					2438				1052
LWQ-F156-30	12	21/2	11/2	1	2261	635	838	660	1677
LWQ-F156-40					2515				1961
LWQ-F203-30	14	21/2	11/2	1	2337	762	914	737	1798
LWQ-F203-40					2591				2082

适用行业：精细化工、水处理、造纸、食品饮料、汽车涂装、石化、机械加工、制药、涂料、电子等

适用液体：适用性极广，各种含微量杂质的液体

主要过滤作用：去除各种大小颗粒，

过滤类型：采用更换型滤芯过滤，人工定期更换滤芯

空气滤芯过滤器

主要是净化压缩空气里面的杂质，同时起到灭菌的作用

内衬芯式过滤器

为了适应各种腐蚀性液体的过滤，上海赐杰公司采用内衬防腐材质（Halar\PFA等）来满足工艺要求。可根据滤芯的接口形式来设计过滤的结构，同时采用进口的防腐的材质和国内顶尖的防腐工艺，确保涂成安全可靠，使用温度 -20°—260°，设计压力为0—1.6Mpa。滤芯的接口DOE、222、226均可以制作。表面处理为镜面抛光和拉丝处理。
