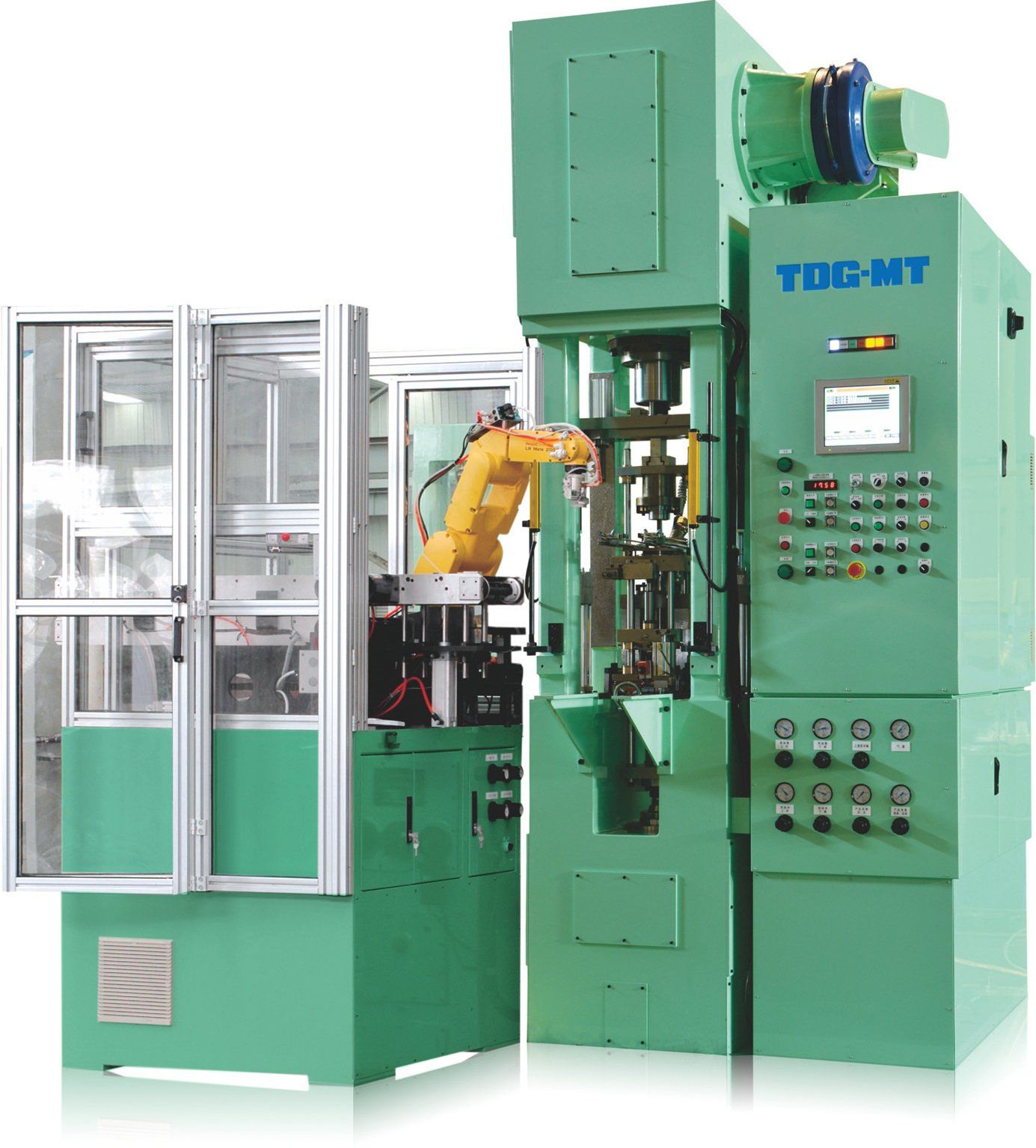

SX系列粉末成型机

产品特点：

SX系列是一种下冲，送料轴靠伺服马达驱动的CNC粉末成型压机。为实现一次性成型技术，相比使用伺服阀的油压CNC来说，该机种使用浮动冲，各驱动部位超高速成形控制与独特的控制软件结合，使成型机能实现较好的同步运转。重复精度不论负荷与无负荷状态都能达到10μm以内。

SX系列粉末成型机技术参数

型号参数		单位	SX-10	SX-20	SX-40	SX-60
**压制力 Max pressing capacity		KN	100	200	400	600
**脱模力 Max ejection capacity		KN	75	150	150	150
**充填高度（电机调整） Max depth of filling		mm	80	100	60	60
下压量 Press the amount		mm	80	100	60	60
凹模控制力 Die control capacity		KN	75	150	150	180
速比 Speed ratio		%	25-100 25-100
凹模受压力 Die pressure		KN	75	150	150	150
上冲行程（可变） Upper ram stroke(change)		mm	60-120	70-140	80-160	90-180
过料/欠料（可变） Less or over filling(change)		mm	0-5 0-5
上冲预加载力（气压）Upper ram hold-down capaxity		KN	2	3	4.7	4.7
上冲预加载行程 Upper ram hold-down stroke		mm	50	75	40	40
上冲调整量（电机调整）Upper ram adjustment		mm	60	60	80	40
凹模面调整量（电机调整） Die adjustment		mm	10(±5)	20（±10）	20(±10)	10(±5)
**行程尺寸Max stroke diameter		按用户需求商定 According to user requirements agreed upon
每分钟压制数 Strokes per minute		s.p.m	5-25 5-25			5-16
送料行程 Feeding schedule		按用户需求商定 According to user requirements agreed upon
压制力显示 Press power display		数字控制显示 Digital control display
伺服电机 Servo motor		上冲曲柄机构驱动 Driven in crank mechanism
上冲驱动 In driving		KW	5.5	7.5	22	30
上冲调整电机 In adjusting motor		W	400	300	400	400
送料驱动 Feed drive		KW	1.0	0.75	0.75	0.75
下冲驱动 Driven down		KW	5.5	7.5	7.5	7.5
润滑方式 Lubrication		自动集中润滑 Automatic centralized lubrication
所需工作空气压力 Reguired air pressure		Mpa	0.5-0.7
机械净重 weight		Ton	3.2	5	6	11
机器尺寸 Size	长 H	mm	2880	2950	3400	4825
	宽 W	mm	1360	2300	2500	2610
	深 D	mm	2120	1800	1800	2460
