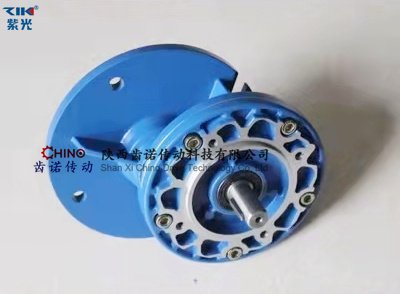

ZIK紫光PCRW090/150全速比带前置减速模块蜗杆减速机

产品简介

1、传动比大：一级减速机时传动比为1/6-1/87；两级减速时 传动比为1/99-1/7569；三级减速时传动比为1/2057-1/658503；根据需要可采用更多级组合。

 2、传动效率高：由于该机啮合部位采用了滚动啮合，平均效率可达90%以上。
具体型号

PC063、PC071、PC080、PC090

PC系列齿轮减速机的结构特点及主要件

结构特点：

PC系列减速机是采用模快化结构设计的单级齿轮传动减速机-即PC063型单级齿轮传动减速机的传动比i=3.0；PC071型单级齿轮传动减速机的传动比i=3.0；PC080型单级齿轮传动减速机的传动比i=3.0；PC090型单级齿轮传动减速机的传动比i=2.42：（详细参数见后面“技术参数”表）。PC系列减速机可以独立供货，也可以直接与NMRV系列蜗杆减速机组合（PC+NMRV组合方式详细参数见后面“PC+NMRV组合型减速机合方式”表。）

PC系列前置级减速机与NMRV系列蜗杆减速机连接方法较为简单，类似于B14型的安装方式。

减速机主要件的材料：

1、压铸铝合金（ZL106）箱体。

2、20CrMnMo齿轮合金钢表面处理（渗碳淬火），渐开线齿形磨削（磨齿）。

3、减速机输出轴采用40Cr中碳钢热处理（调质，表面淬火处理）。



PC系列齿轮减速机的型号标记

PC系列减速机的型号由型式代号，机座号、所配电机类型（功率和极数），公称速比、输出轴直径组成，代号标记见下表：

PC 减速机的型式代号

063、071、080、090 减速机的机座号

Y0.09-Y2.20（2P、4P、6P、8P） 配电机功率，极数（4P省略）

3.00、2.42 公称速比（此种减速机为单级齿轮传动可以省略）

Ф11、Ф14、Ф19、Ф24、Ф28 输出轴直径（标准轴径省略）

B3、B8、B6、B7、V5、V6 安装方式代号（见PC系列减速机安装方式P25）

1、2、3、4 接线盒方向代号（见电机接线盒方向P25）

型号标记示例：

PC063-Y0.18（4P）-3.0-Ф11-B8-3等同于PC063-Y0.18-B8-3

PC 减速机的型式代号：PC

063 减速机的机座号：063

Y0.18(4P) 配电机功率：0.18KW，极数4P（配电机63B5）

3.00 公称速比：3.00（可以省略）

Ф11 输出轴直径：Ф11（标准轴径可以省略）

B8 安装方式代号：B8（见PC系列减速机安装方式P25）

3 接线盒方向代号：3（见电机接线盒方向P25）

为了正确将小齿轮安装在电机轴上，请遵循以下几点要求：

1、全面清洗电机的输出轴。

2、取下电机轴出轴上的平键。

3、加热轴套①至100℃~120℃，按下图示将轴套①装在电机的输出轴上。

4、在电机输出轴上换上新的异型平键⑥（非标平键）。

5、参考装轴套①的方法装上小齿轮③。

6、装上垫圈④，拧紧沉头螺钉⑤。（沉头螺钉要涂上螺纹紧固胶防松）

7、因PC减速机已注满润滑油，小心取出图示②处密封端盖。（PC减速机出厂时配了电机，无此工序。
