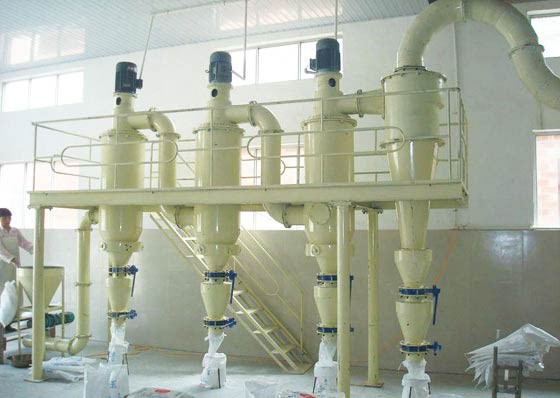

KTFL立式气流分级机

【工作原理】分级机与旋风分离器、除尘器、引风机组成一套分级系统。物料在风机抽力作用下由分级机下端入料口随上升气流高速运动至分级区，在高速旋转的分级涡轮产生的强大离心力作用下，使粗细物料分离，符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器或除尘器收集，粗颗粒夹带部分细颗粒撞壁后速度消失，沿筒壁下降至二次风口处，经二次风的强烈淘洗作用，使粗细颗粒分离，细颗粒上升至分级区二次分级，粗颗粒下降至卸料口处排出。
【性能特点】适用于干法微米级产品的精细分级，可分级球状、片状、针状的颗粒，也可对不同密度的颗粒进行分级。分级产品的粒度可达D97：8～150微米，产品粒度无级可调，品种更换方便。分级效率（提取率）60%～90%，流动性好的物料分级效率就高，反之效率降低。采用立式分级涡轮装置，转速低，耐磨损，系统功率配置低。可多级分级机串联使用，同时生产多个粒度段的产品。可与球磨机、振动磨、雷蒙磨等粉磨设备串联使用，组成闭路循环。控制系统采用程序控制，运行状态实时显示，操作简便。系统负压运行，粉尘排放量不超过40mg/m3设备噪音通过采用消音措施，不高于75dB(A)。
【技术参数】

参数/型号	FL200	FL300	FL450	FL550	ITC-4	ITC-5	ITC-6
处理量kg/h	20～200	200～1000	1000～3000	3000～5000	8000～15000	15000～20000	20000～30000
产品粒径d97:um	5～150	6～150	8～150	10～150	10～150	15～150	20～150
分级效率%	60～90	60～90	60～90	60～90	60～90	60～90	60～90
装机功率kw	8.5～25	11.5～42.5	63.5～105	77～120	120～160	90～200	170～310
