误差率:
+/-1%分辨率:
无重现性:
+/-1%分散方式:
手动分散测量时间:
根据测试材料而定测量范围:
无看了BT-200金属粉末流动性测定仪的用户又看了
虚拟号将在 180 秒后失效
使用微信扫码拨号

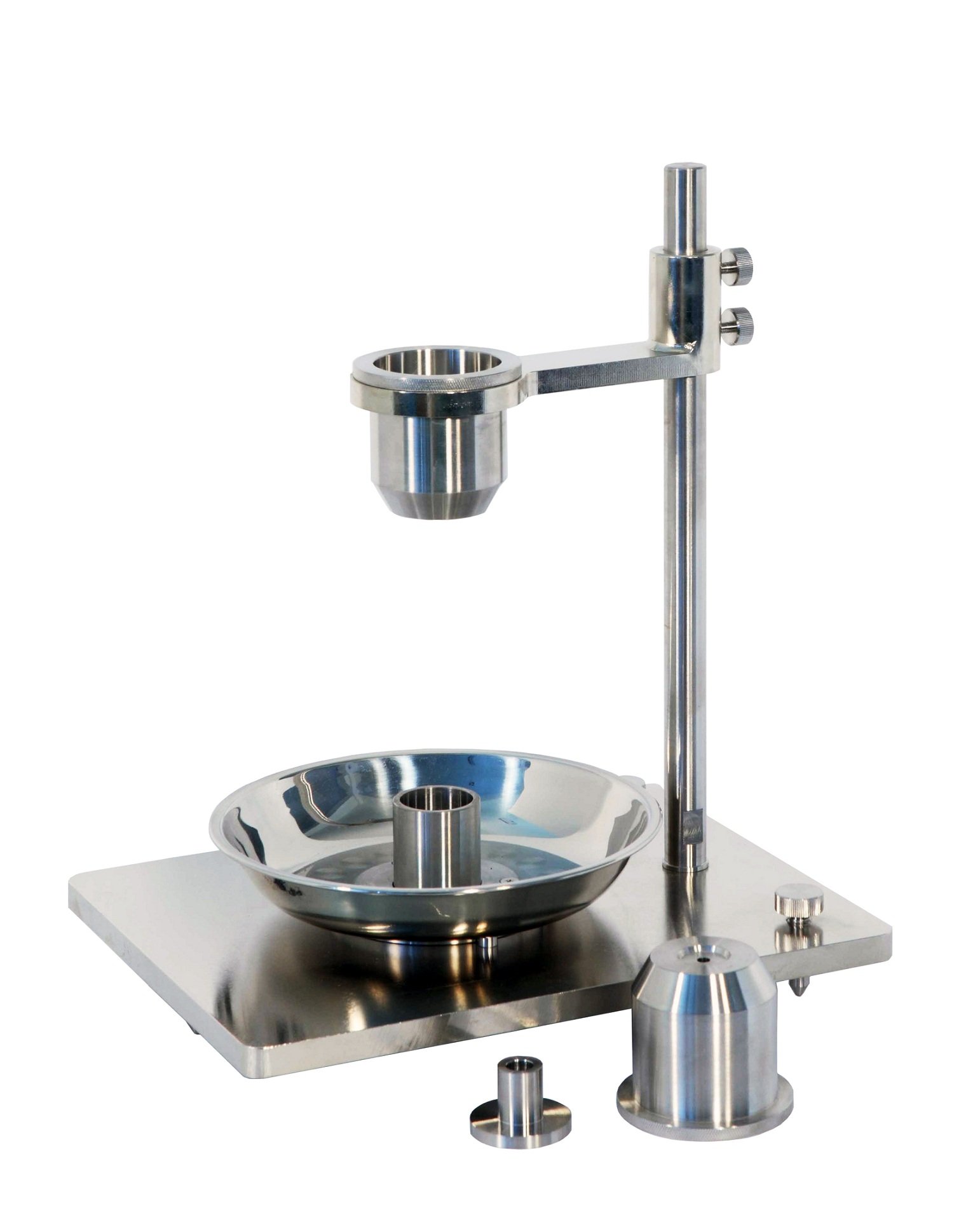

BT-200金属粉末流动性测定仪(霍尔流速计)是丹东百特仪器有限公司研制的用于测试金属粉末流动性的仪器。它符合国家标准GB/T 1482-2010和国际标准ISO 4490-2008。凡是能自由流过孔径为2.5mm标准漏斗的金属粉末,均可采用这种仪器来进行流动性测试。它的基本原理是通过计量50g金属粉末流过孔径为2.5mm标准漏斗所需要的时间来判别该金属粉末流动性好坏的,所用时间越短则该粉末的流动性越好,所用时间越长该粉末的流动性越差。如果某种金属粉末无法流过2.5mm的小孔,或经轻轻敲动才能断断续续地流出,则应认为该金属粉末不具有流动性。
漏斗流出孔 | 2.5mm |
漏斗角度 | 60° |
天平 | 量程100g,精度0.05克 |
秒表 | 精度为0.2s |
● 仪器准备:将BT-200放置在一个平稳的工作台上,调好水平,将各部分固定好,调好秒表备用。
● 样品准备:称量50g的样品(精确到±0.1g),放到光滑的纸上。
● 测试方法:用一手食指堵住标准漏斗流出口,另一手拿好秒表,把放到光滑纸上的50g的样品倒入漏斗中,在松开堵孔的手指的同时启动秒表计时,在粉末流完的瞬间立即停止计时,记录下来所记的时间(精确到0.2s)。
● 重复测试:取三份样品重复测试三次,记录每次从流动开始到结束所需要的时间,计算三次所记录时间的平均值。
● 校准所用的标准样品:标准样品为金刚砂,粒度小于106μm。标准样品应在105℃的干燥箱中烘30分钟,然后放到干烧器中冷却到室温。
● 标准流动性:该标准样品的标准流动性应为40±0.5s。
● 标准样品的实际流动性:称量50g按上述操作方法进行流动性试验,反复试验6次,取后5次试验结果计算平均值,要求每次测量时间的**偏差小于0.4s。
● 校正系数:校正系数=40/标准样品的实际流动性。
● 用标准样品试验时流动性发生变化的原因:如果时间缩短了,2.5mm的小孔被磨大了,当流动性小于37s时,漏斗就要报废;如果时间变长了,说明小孔壁上粘附了样品,要用非金属的器物清除粘附在小孔壁上的样品。注意在清除过程中不要用金属等硬物划伤小孔。
用三份样品的的测量结果的算术平均值,乘以漏斗的校正系数,用**s/50g来表示该金属粉末的流动性(所得结果应精确到0.5s)。此外,结果中还应有样品干燥处理情况、是否敲打漏斗使粉末流动等与结果有关的内容。
粉体特性测试仪器——仪器很小、作用很大
[摘要] 目的:建立激光衍射法测定多潘立酮原料药粒度的方法学。方法:采用丹东百特 Bettersize 2600激光粒度分析仪,配置全自动干法 & 湿法分散系统,对多潘立酮原料药干法和湿法两种
2019-05-20
2019-05-20
悬浮剂(Suspension Concentrate, SC) 又称水悬浮剂、浓悬浮剂、胶悬浮剂,是在助剂的作用下,将不溶于水或难溶于水的原药分散到水中形均匀稳定的分散体系。在农药悬浮剂研制中存在颗粒
2019-12-27
BeNano系列纳米粒度及Zeta电位分析仪在Zeta电位测试过程中可以得到样品的带电符号(±)、平均Zeta电位值以及样品的Zeta电位分布信息。其中,Zeta电位分布虽然在实际应用中使用较少,但是
2024-11-07
① 4月11-12日2025(第三届)中国硅基负极材料技术大会② 4月15-18日第三十七届中国国际塑料橡胶工业展览会③ 4月16日2025第二届高端研磨抛光材料技术大会④ 4月23-25日2025中
我们尝试以关键词为线索,从DeepSeek的“视角”出发进行探讨,一同探索“AI眼中的百特Bettersize2600激光粒度分析仪”。👇👇👇> 品牌影响力丹东百特是中国粒度测试领域的领军企业,
丹东百特全新推出的BeNano 180 Zeta Max纳米粒度及Zeta电位分析仪,融合多项最新专利技术的顶级光学系统,突破传统测试能力和检测范围,助力胶体表征和前沿科学不断进步!180 Zeta
关键词:静态流动模式、单克隆抗体IgG、分子量分布BeNano静态流动模式适用于与凝胶渗透色谱GPC/SEC连接使用,其中GPC设备可以配置一个示差折光检测器或者一个紫外检测器,可以依赖于样品组分的大
关键词:BSA、流动模式、高分辨率粒径测试传统纳米粒度仪基于动态光散射技术,使用一束激光照亮样品,通过光电检测器检测悬浮在液体中颗粒的布朗运动造成的散射光的波动。原始的散射光光强随时间的波动信号通过相
90°动态散射光探测技术适用于低浓度样品产品介绍BeNano90纳米粒度分析仪是基于动态光散射原理,样品分散在样品池中,通过激光照射到样品上,光电检测器在 90°角检测样品颗粒布朗运动造成的散射光强随
