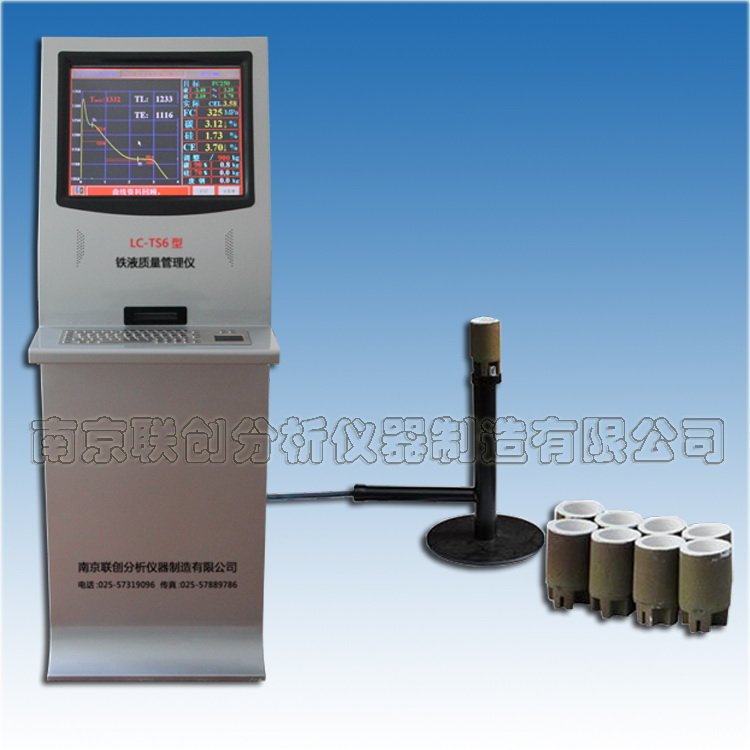

炉前铁水分析仪化验设备

原理概述：

炉前铁水分析仪化验设备是我公司经过多年研究改进，测量精度更高、性能更稳定的新一代炉前铁水质量管理仪化验设备。铁水质量的热分析技术源于金属学中的相图理论，在发达国家早已广泛用于炉前铁水的检测和控制，是先进铸造技术中不可缺少的检测手段，在高质量铸件的生产中发挥着重要的作用。铁水质量管理仪是以铸铁组织形成过程的凝固温度曲线为被测对象，仪器内置计算机对凝固温度曲线进行分析，得到不同成份下曲线的特征点。根据曲线的特征点计算出铁水的碳当量（CE%）、碳含量（C%）、硅含量（Si%）、球化率（SG%）、抗拉强度（RM）等铁水性能参数。热分析仪检测时间约为90秒，在铁水可等待的时间内完成检测，然后根据自动计算出的增碳剂、硅铁、废钢投放量对铁水成份进行调整，得到合适的铁水成份后进行浇注。

炉前铁水分析仪化验设备仪器的规格

温度变送器：进口温度变送器，min分辨力0.1℃，精度等级F.S±0.01%

主    板：工业底板

显 示 器：19英寸TFT真彩显示器

指令输入：工业防水鼠标

记录输出：USB移动存储器

供电电源：AC220V 50Hz

仪器外形：台式450×350×400mm

仪器的功能

测量功能：铁水牌号、碳当量、碳含量、硅含量、过冷度、球化率、抗拉强度等

设定功能：可设定10条检量线、10种目标成分、检量线与目标材质联动

补充功能：依据测量结果对照目标成分、铁水重量、收得率计算补加量

记录功能：按测量时间顺序，可记录5000次测量结果，可进行过程重现

浏览功能：可浏览主要测量参数的趋势分布图、凝固温度曲线的微分图，以便数据分析

输出功能：可将测量记录自动输出到U盘，转移到其他计算机上进行查阅分析

测量技术参数

温度Temp：测量范围0 —1370℃； 测量精度F.S±0.01%

碳当量 CE％：测量范围2.20—5.00%；测量精度±0.05%

碳含量C％：测量范围2.00％—4.80％ ；测量精度±0.05％

硅含量Si％：测量范围0.20％—4.50％；测量精度0.10％

球化率SG％：测量范围 60％—95％；测量精度 ±10.0％

抗拉强度RM：测量范围HTl00—HT350 ；测量精度 ：min值

CE、C%、Si% 修正值设定范围：-0.99 — 0.99

软件功能

CE、C、Si含量测量：可测量10种目标材质的活性CE、C、Si含量，推算出铁液牌号（HT）；

铁液调整计算：依据目标成份范围、铁液重量、增碳收得率、增硅收得率和测量结果，计算出命中目标成份的增碳剂、硅铁或废钢加入量。

球化率测量：通过测量铁液的共晶度和过冷度，在活性Mg含量足够的前提下，推算出球化铁液的球化率。

铁液体成分管理：依据产品牌号设定碳当量，碳含量，硅含量成分范围，仪器将以不同颜色显示含量，超高，以红色显示，偏低以绿色显示，用户并可以自己修改含量范围。

活性成份测量画面介绍

1）当前日期、时间

2) 本仪器版本号

3) max温度（TM）

4) 初晶温度（TL）

5) 共晶温度（TE）

6) 碳当量（CE1）

7) 碳含量（C%）

8）硅含量（Si%）

9）预估铁液牌号以及范围图形（HT/FC）

10) 碳当量以及范围图形（CE2）

11) 碳含量以及范围图形（C%）

12) 硅含量以及范围图形（Si %）

13) 热分析温度曲线

14）实时温度（摄氏度）

15）当前检测线信息框

16）Si的目标成分范围

17）“功能转换”按钮

18)“目标材质”按钮

19)“重量设定”按钮

20)“检测设定”按钮

21)“数据浏览”按钮

22)“结束系统”按钮

球化率测量界面介绍

1) 当前日期、时刻

2) 本仪器的版本号

3) max温度（TM）

4) 初晶温度（TL）

5) 共晶低点（）

6) 再辉温度（TEh）

7) 冷却速度以及图表

8) 过冷度以及图表

9) 再辉时间以及图表

10)球化率以及图表

11)温度曲线

12)实时温度

13)当前检测线信息

14)“功能转换”按钮

15)“材质选择”按钮

16)“重量设定”按钮

17)“检测设定”按钮

18)“数据浏览”按钮

19)“结束系统”按钮
