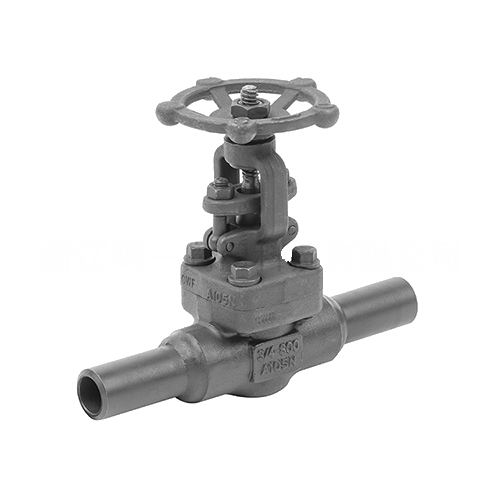

带焊管高压闸阀

带焊管高压闸阀-带加长焊管-Z61Y-STL密封

带焊管高压闸阀是在高压闸阀的基础上在两端接口焊上长管，管的长度根据现场的需求定制，可选用各种连接形式配管（如：承插焊、对焊、螺纹连接）。适用于Class150～Class4500 、工作温度-29℃～425℃或-29℃～500℃的管路上，用于截断或接通管路中的介质，适用于水、蒸、油品、等高压介质。主要适用于火力电站各种系统的管路上，切断或接通管路介质。与其他阀门产品相比的特点是高温高压，的自密封设计，压力越高，密封越可靠。

三种阀盖设计形式：

1种是螺栓式阀盖,其阀体与阀盖用螺栓螺母连接,缠绕式垫片密封，也可采用金属环连接。

1种是焊接式阀盖,其阀体与阀盖用螺纹连接,全焊密封.也可采用全焊透连接。

1中是自紧式阀盖，阀体与阀盖用螺纹连接，内压自密封环密封。

三种阀盖设计形式设计有什么特点？

1、阀体与阀盖螺栓式特点是便于维护。后期维护拆卸方便。

2、阀体与阀盖焊接式连特点是阀体无泄漏点；

3、阀体与阀盖自紧式阀盖，特点是内部压力越大，其密封性能越好。

优点：

1.流体阻力小，密封面受介质的冲刷和侵蚀小。

2.适用于 Class150 ～ 4500 、工作温度 -29～425℃(碳钢)或-29～500℃(不锈钢)的小口径管路上，用于截断或接通管路中的介质。

3.对形体简单， 结构长度短，制造工艺性好，适用范围广。

4.闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。

5.阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。

6.介质流向不受限制，不扰流、不降低压力。密封性能非常好 全开时密封面受冲蚀较小。

7.锻钢闸阀运动方向与流体方向相垂直，能作全开和全关 。选用不同的材质，可分别适用于水、蒸、油品、、醋酸、氧化性介质、尿素等多种介质。

安装步骤：

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着。

2.各连接部位螺栓，要求均匀拧紧。

3.检查填料部位要求压紧，既保证填料的密封性，也保证闸板开启灵活。

4.用户在安装锻钢闸阀前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性。

5.用户在安装锻钢闸阀时，必须预留阀门驱动的必要空间。

6.驱动装置的接线须按线路图进行。

7.必须定期保养，不得随意碰撞及挤压。

6.驱动装置的接线须按线路图进行。

7.锻钢闸阀必须定期保养，不得随意碰撞及挤压。
