一、产品名称

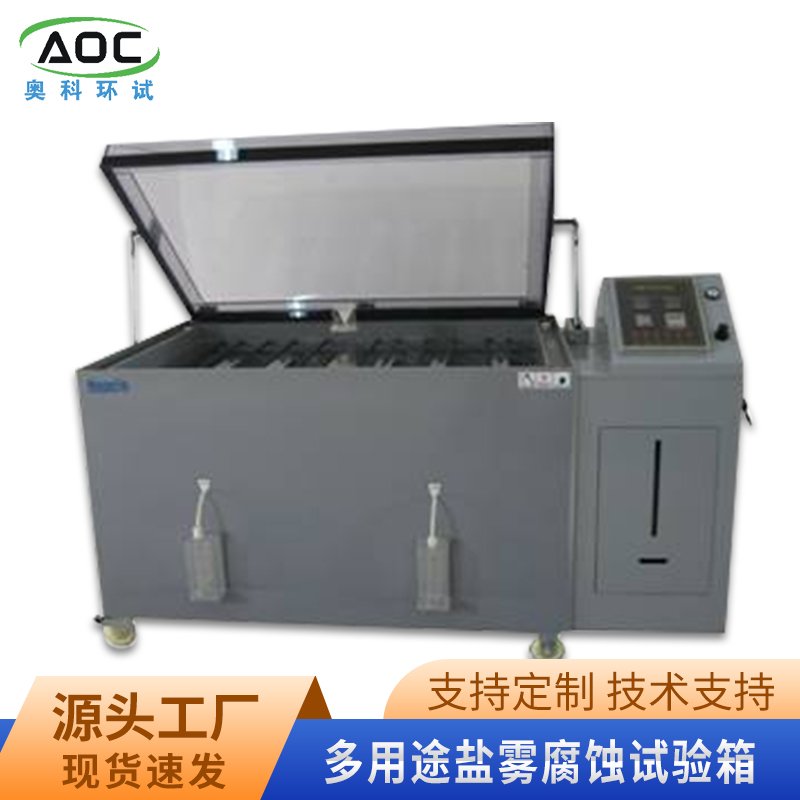

循环腐蚀盐雾箱

二、产品概述

盐干湿复合盐雾箱乃为加速腐蚀试验中*接近实际的自然状况，以自然环境中较常遇见之状况加以模拟：如盐雾、热风乾燥、湿润、低温等加以组合并可任意顺序循环而进行之试验，其主要测试品皆针对有激烈变化之环境下使用的物品如：汽车零件、航空器材、建筑材料、涂膜电著、电气机器等。

三、技术规格

1. 型号: YWX/Q-010F   工作室尺寸:(W*D*H)1300*850*600

四、技术参数

1. 试验室温度范围： +20℃～+60℃

2. 相对湿度：30%-98%RH(±3%)

3. 饱和桶温度：47℃—70℃

4. 温度均匀度：≤±1℃

5. 温度波动度：≤±2℃

6. 试验时间：0—999 H、M可调

7. 沉降量：1-2ml/80cm²/h

8. 喷雾方式：可编程喷雾、干燥、潮湿、静置

9. 除雾方式：通过空气挤压排雾

10.样品架：满足标准规定

11.电压:380V/50HZ

12.功率:6.5KW

13.重量约:300KG

五、结构主要特征：

Ø 外壳

1.箱体外壳材料：进口8mmPVC增强硬质塑料板，表面光洁平整，并耐老化、耐腐蚀；

2.内胆材料：8mmPVC塑料板。

3.箱盖材料：箱盖为全透明进口耐冲击板材制造,便于试验时观测试验样品受试状况.箱盖与箱体采用水密封, 从而防止外泄。

4.加热为内胆水槽式加热方式，升温快，温度分布均匀。

5.立体可观察试药补充槽，可以随时观察盐水消耗情况。

6.精心设计的储水换水系统保证水路的流畅可靠运行。

7.以SUS304#不锈钢制作而成的压力桶，外表经电解处理，耐腐蚀性**。

Ø 控制系统

1.控制仪：控制器采用韩国原装进口“TEMI-880”16位真彩触摸屏，程序组100

   组，循环次数总计10000次。

      （触摸屏界面1）                           （触摸屏界面2）

2.温度传感器：防腐蚀铂金电阻PT100Ω/MV

3.加热方式：采用钛合金高速加温电热器

4.喷雾系统：塔式喷雾系统，高级石英玻璃，长时间工作无结晶，雾粒均匀分布

5.盐液收集：符合国家标准漏斗和标准计量筒

冷冻系统

1.压缩机：原装法国泰康全封闭冷冻压缩机

2.冷凝器：波浪状鳍片型强迫送风冷凝器

3.蒸发器：实验室内采用钛合金蒸发器，杜绝腐蚀现象

4.电子元器件：原装电磁阀，干燥过滤器，膨胀等冷冻组件

加湿及除湿系统

1.采用电子并位方式微动加湿系统

2.加湿筒采用整座PVC制成

3.采用蒸发器盘管露点湿度（ADP)层流接触除湿方式

4.附过热、溢流双重保护装置

5.水位控制采用机械式浮球水阀，杜绝电子式误动作

6.供湿水采用自动补水系统，适合机器长时间连续运载

六、工作原理

Ø 盐雾系统：

盐雾系统由溶剂槽、变速磁力泵、气动系统、水槽、喷雾塔、喷嘴等组成，泵将水从储水桶搬至试验室内，发热管工作为箱内提供所要求的湿度和温度，盐溶液通过经过喷雾被压缩空气雾化。

喷雾塔为可拆卸式，便于拆洗。在盐雾状态中，当水槽低水位开关检测到低水位时，水槽加热器关闭并且喷雾停止。水位器通过接通注水电磁阀自动充水直到高水位开关检测到高水位。当注水电磁阀停止时发热管开始工作。当达到程序要求时会自动进行喷雾。

Ø 干燥系统

干燥系统由鼓风机、空气加热器、扩散板、管路等组成，在干燥功能下，由鼓风机将室内空气通过空气加热器进入箱体，这样就在箱体内产生了低湿度环

境．箱体温度由加湿器及空气加热器控制。，大风量的鼓风机还可以非常快

的改变温度，从而实现快速循环功能。与此同时，当温度达到要求后，如果湿

度差别较大，加湿器也输出部分功率，对箱内的湿度进行补偿。

Ø 湿度系统

湿度系统由蒸汽发生器、鼓风、水路、冷凝装置等组成，在湿度功能下，通过将热水蒸发进入箱内，使箱体既保持相对湿度。又能通过蒸气发生器的加热器和压缩机的制冷结合使箱内保持适当的温度。当温度达到设定要求后，如果湿度过大，冷凝器会进行将湿度降低，相反如果湿度过低，加湿器会输出部分功率对箱内的湿度进行调节。

七、复合式盐雾试验箱主要特点：

1．采用高精度进口触摸屏温湿度专用智能控制器，实现对温度，湿度，干燥的有效控制。

2. 两极进气减压，确保喷雾气压稳定。

3. 喷雾塔顶锥形分散器，具有盐雾导向和调节盐雾均匀性及其沉降量。

4．完善的保护功能(缺水，超湿，过载等)并装置有声讯，报警，停机功能。

5．对喷雾用压缩空气进行饱和处理，确保试验环境条件稳定，有效了防止喷嘴阻塞。

6．装备有设备运行时间控制器，在运行时间累结完后自动关机。

八、试验条件：

A， 依GB，ISO，IEC，ASTM，DIN，JIS标准，可设定喷雾试验条件：

1， 盐水喷雾试验：NSS,ACSS

    * 试验室：35℃±1℃

    * 饱和空气桶：47℃±1

2，耐腐蚀试验：CASS

    * 试验室：50℃±1℃

    * 饱和空气桶63℃±1

B，热风干燥试验：

1， 试验温度范围：室温+10~55℃±1

2， 试验湿度范围：30%RH-60%RH。

3， 采用鼓风机将试验室外挂温度箱内的空气经过空气加热器再进入试验室，由此在试验室内形成低湿条件，试验室的温度由该温度箱内的加热器来控制。

C, 湿润试验：

1，试验温度范围：40℃~60℃±1。

2， 试验湿度范围：70%RH~99%RH可调节。

3， 采用蒸汽导入方式，通过将水加热产生水蒸汽，再经过鼓风机导入试验室内。起主要控制作用的IPC-1000控制器的微电脑处理器，当湿度达到需要的数值时，就进行微动控制，当湿度超过数值时，将干燥热空气导入，将湿气冲淡的情况下，并将多余的湿气排出到试验室外。电子并位方式微动加湿系统。(SSR驱动)

D，静态常温

采用外部空气导入方式冷却，使试验室温度与室外温度保持一致。

九、标准安装配备

1:V型/O型置物架      1 套

2:计量筒              1 支

3:收集器              1支

4:玻璃喷嘴            1 支

5:玻璃过滤器          1个

6:喷雾塔              1套

7:试药氯化钠          2瓶（250克/瓶）

   8:操作说明书         1份

   9:塑料防锈桶          1个（5L容量）

十、设备使用环境

1. 环境温度：5℃～＋35℃（24小时内平均温度≤28℃）；

2. 环境湿度：≤85%；

3. 电源要求：AC380V三相四线+保护地线

4. 气压：86～106KPa

5. 使用水质：

（1） 试验液调配 ：蒸馏水（纯水）

（2） 其余用水： 自来水

  6. 空气压力设定

       （1）喷雾压力：1.0±0.1kgf/cm2

        (2)空压机调压过滤器：2.0～2.5kgf/cm2

  7.安装在窗口边，有利于排水、排气
