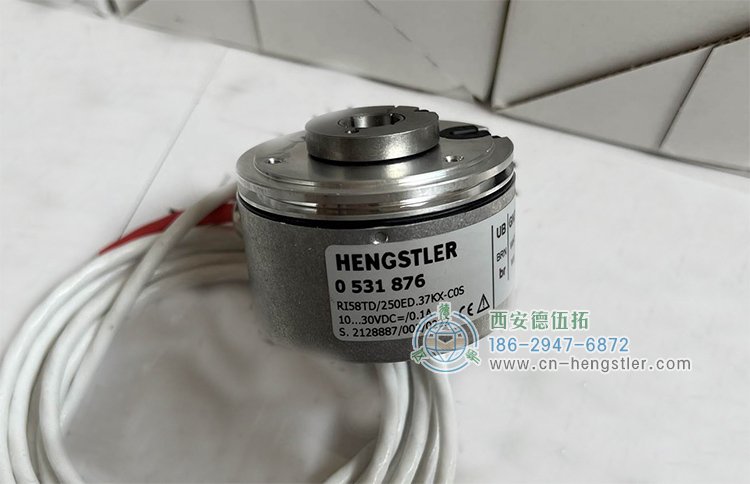

Hengstler RI58TD/250ED.37KX-C0S 编码器

德国Hengstler RI58TD编码器广泛应用于工厂自动化、矢量电机，工厂自动化的特点是高速，高产量，这就需要J确的速度和方向信息来保证电机平滑A全的运行。配合Hengstler编码器，矢量电机也可以在很宽的调速范围内提供J确的速度，转矩和位置控制。亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司今天要向大家介绍的是一款RI58TD光电增量编码器系列产品中的常规型号：RI58TD/250ED.37KX-C0S供大家参考。

RI58TD光电增量编码器

品牌：德国Hengstler

产品类别：光电增量编码器

型号：RI58TD/250ED.37KX-C0S

RI58-D/RI58-TD标准光电增量编码器|德国Hengstler(亨士乐)

不用联轴器直接安装

弹性空心轴设计，直径可达14 mm

夹紧轴或盲轴使得安装较为简便

总长度较短，仅为33mm

应用范围，如： -执行器 -长度测量机器 -电机

工作温度高达100℃（RI 58 TD）

轴有多种版本： 安装代码E = 盲轴（非贯通） 安装代码F = 夹紧轴（非贯通） 安装代码D = 夹紧轴（实心轴）

RI58-D/RI58-TD标准光电增量编码器应用场景如执行器，电机。

RI58-D/RI58-TD标准光电增量编码器产品规格

外径：58mm

轴径或孔径：10-14mm

脉冲数或分辨率：1~5000/4~2500

防护等级：IP64

Z高转速：6,000 RPM

RI58-D/RI58-TD标准光电增量编码器机械特性

轴径：空心轴10 mm、空心轴12 mm、空心轴14 mm (非贯通)

J对Z高转速：E、F ： Z大6000 RPM；D：Z大4000 RPM

RI58-D/RI58-TD标准光电增量编码器电气特性

电源电压：带RS 422 +传感(T): 直流5V±10%(SELV)

带推挽(K, I): 直流10V - 30V

带RS 422 + 报警 (R) :直流5V±10%或直流 10 - 30 V

Z大空载电流： 40 mA(直流5V)、60 mA(直流10V)、30 mA(直流24 V)

RI58-D/RI58-TD标准光电增量编码器环境特性

防护等级(EN 60529)：E,F：外壳　IP65,轴承　IP64，D：外壳　IP64, 轴承　IP64

工作温度：RI58-D: -10℃- +70℃; RI58-TD: -25℃- +100℃

存储温度：-25℃- +85℃

Hengstler RI58TD/250ED.37KX-C0S 编码器在工厂自动化方面的应用

工厂自动化的特点是高速，高产量，这就需要J确的速度和方向信息来保证电机平滑A全的运行。亨士乐编码器广泛应用在OEM包装机械行业例如：食品，饮料，药品，特殊化工。

随着市场对于软袋包装的接受，预制袋式包装机在市场上越来越流行。玻璃瓶，易拉罐，纸盒包装机生产企业在市场的压力下不得不增加机型的功能并且放弃昂贵的包装材料。

Hengstler RI58TD/250ED.37KX-C0S 编码器在矢量电机方面的应用

配合Hengstler编码器，矢量电机也可以在很宽的调速范围内提供J确的速度，转矩和位置控制。一般情况下编码器需要安装在电机的C面法兰上或者电机的出轴上，这就要求编码器需要提供多种安装方式，材质及分辨率来适应客户的应用。

了解更多编码器相关知识，敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取“线上+线下”服务的服务形式，帮助企业解决技术难题。
