制作方法：
*主成分含量：
*存储条件：
*密度：
体积密度2.5～3.0g/cm3纯度：
*莫氏硬度：
*颜色：
*目数：
*品级：
一级看了氧化锆空心球砖的用户又看了
留言询价
虚拟号将在 180 秒后失效
使用微信扫码拨号

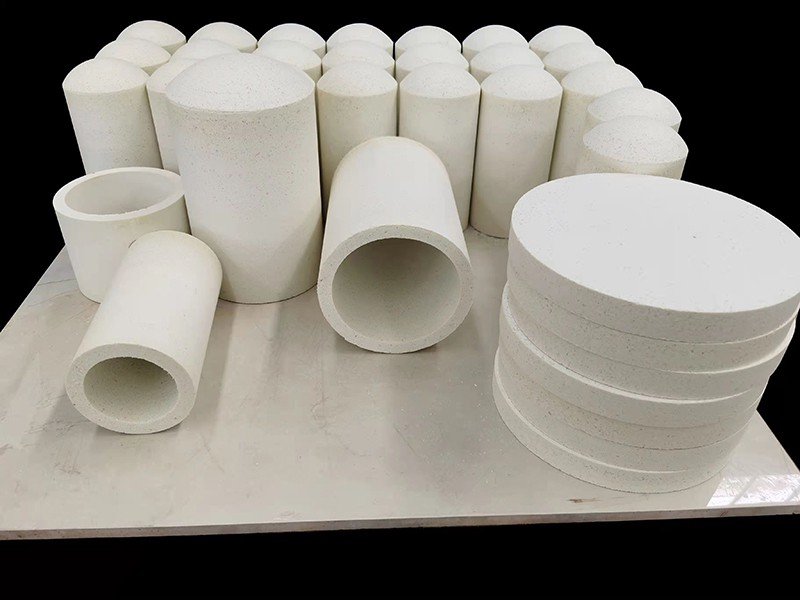

氧化锆空心球砖的生产方法与氧化铝空心球砖的生产方法原理一样,只是其熔融温度更高,要达到2700℃以上,目前国内广泛采用CaO为稳定剂。
氧化锆空心球砖完全由氧化锆空心球制得,有良好的高温强度和稳定的气孔结构,用于高温设备中炉盖等部位的绝热材料,例如中频高温炉、炭黑反应炉、钨棒炉、钼炉等。
以氧化锆空心球为主要原料制成的隔热耐火制品(氧化锆空心球砖的主晶相为立方氧化锆约占矿物相组成的70%～80%),耐火度大于2400℃,显气孔率 55%～60%,体积密度2.5～3.0g/cm3,耐压强度不小于4.9MPa,热导率0.23～0.35w/(m·K)。
氧化锆空心球砖以氧化锆空心球(65%～70%)和氧化锆细粉(30%～35%)为原料,另加硼酸水溶液作结合剂,混合均匀后用加压振动成型机成型,制得的砖坯经干燥后在1700～1800℃下烧成。
原料中所用的氧化锆空心球是以氧化锆为原料,氧化钙(或氧化钇、氧化镁)作稳定剂,经均匀混合,电弧法熔化成熔液,以压缩空气喷吹制成。氧化锆细粉是以氧 化锆为原料,氧化钙(或氧化钇、氧化镁)作为稳定剂,均匀混合,电熔成熔液,冷凝后经破碎、磨细制得。氧化锆空心球砖完全由氧化锆空心球制得,有良好的高 温强度和稳定的气孔结构,用于高温设备中炉盖等部位的绝热材料,例如中频高温炉、炭黑反应炉、钨棒炉、钼炉等。
氧化锆空心球砖是性能优良的隔热耐火制品,安全使用温度为2200℃,在冶金、石油化工、电子等工业的热工设备中作为直接接触火焰的高温内衬材料,使用效果良好。
暂无数据！
创新与高度市场化，让中国窑炉逐渐从粗放走向多元，目前对窑炉企业而言，未来要向高端窑炉领域发力，使中国窑炉既能引领中低端市场需求，又能在中高端窑炉市场中占有一席之地，发扬中国窑炉高度市场化的优点，让该设
众所周知，地球由地壳、地幔和地核组成。科学家判断，地核内部温度可能与太阳表面一样炽热（5000℃以上），而地核与地幔边界处的温度则高达3700℃，这个温度应该也是现阶段特殊应用超高温耐火制品能达到的极
氧化锆空心球砖的工作原理介绍？氧化锆空心球砖的使用方法？氧化锆空心球砖多少钱一台？氧化锆空心球砖使用的注意事项氧化锆空心球砖的说明书有吗？氧化锆空心球砖的操作规程有吗？氧化锆空心球砖的报价含票含运费吗？氧化锆空心球砖有现货吗？氧化锆空心球砖包安装吗？
手机版：
工商已核实
