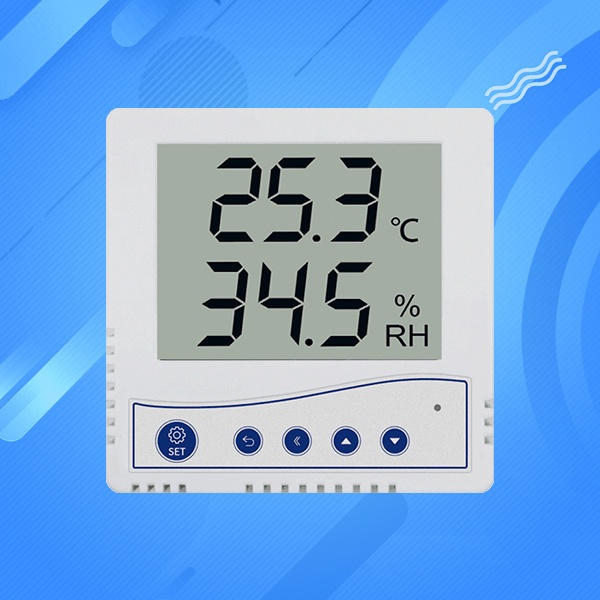

建大仁科 86壳温湿度计传感器变送器 RS-WS-N01-1

1. 产品介绍

1.1产品概述

该变送器带有液晶显示，实时显示温湿度，背部免螺丝端子接线，可安装在标准86mm接线盒上。设备采用标准MODBUS-RTU 通信协议，RS485信号输出，通信距离可达2000米（实测）。探头内置、外延可选，广泛适用于通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。安全可靠，外观美观，安装方便。

1.2功能特点

n 大屏液晶显示，美观大方

n 接线端子采用**级弹簧式免螺丝端子，一压一插即可接线，现场即使没有螺丝刀也能快速接好线，可适应线径0.3～2.0mm²

n 采用高精度温湿度测量单元，现场自校准，长期稳定性好漂移小

n 采用专用的485电路，标准ModBus-RTU通信协议，通信地址及波特率可设置

n 10~30V直流宽电压范围供电

n 探头内置外延可选，探头内置型安装简单方便，探头外延型可选多种探头应用于不同场合，探头线*长可达30米

1.3主要技术指标

1.4系统框架图

系统方案框图

2. 产品选型

3. 设备安装说明

3.1 设备安装前检查

设备清单：

n 变送器设备1台

n 合格证、保修卡、校准报告等

n 自攻螺丝（2个）、膨胀塞（2个）

n USB转485（选配）

n 485终端电阻(多台设备赠送)

3.2安装步骤
