产品名称

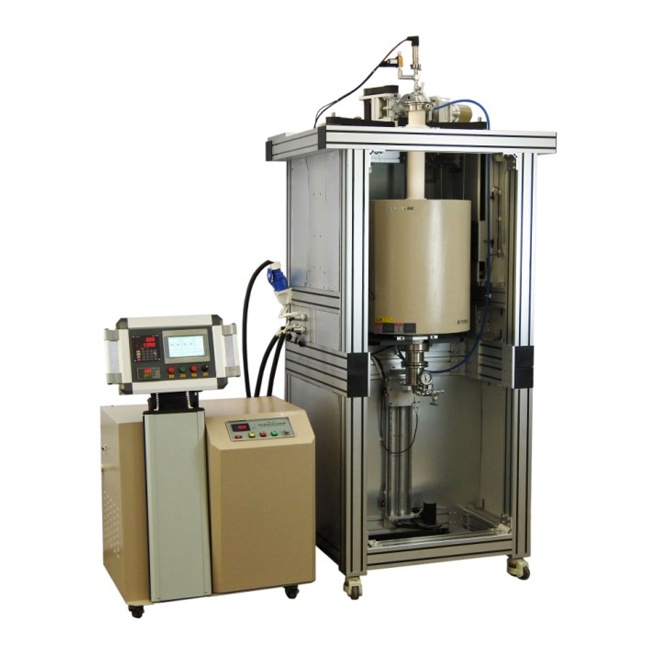

SKJ-BG1650-1650℃布里奇曼单晶生长炉

主要特点

1、Φ42的氧化铝样品台，一热电偶探在样品台底部，测其坩埚底部温度。一根热偶从

上方插入到坩埚内部，实时监测其样品温度，也可测出整个炉体内的温度分布

2、电动升降样品台，便于客户放样/取样

3、当客户需要大的温度梯度时，可选用三温区炉体，采用莫来石炉管，具有较好抗热

震性

技术参数

1、电源

AC220V 50/60Hz，单相

**功率：9.5KW

2、工作温度

**工作温度：1650℃（<1小时）

连续工作温度：1600℃

3、加热元件：

硅钼棒

4、炉管&法兰

高纯氧化铝炉管，其尺寸问Φ80×1000mm

配有一套不锈钢密封法兰，允许在真空或气氛保护环境下进行晶体生长

5、样品台

Φ42×40mm氧化铝样品台

B型热偶插入到样品台底部，可实时测量坩埚温度

6、坩埚装载

自动样品台升降，便于坩埚放置/取样

**行程700mm

7、加热区

单温区，温区长度200mm

可选购三温区炉体，形成较大的温度梯度（每个温区长度100mm，总温区300mm）

8、控温系统

采用PID方式控温，可设置24段升降温程序

带有超温和断偶保护

采用欧陆仪表（Eurotherm），控温精度可达：±0.1℃

热电偶：B型热偶（一热电偶探在样品台底部，测其坩埚底部温度。一根热偶从上方插入到坩埚内部，实时监测其样品温度，也可测出整个炉体内的温度分布）

控制界面：在一触摸屏上设置和检测各参数，如加热温度，加热速率，移动速度和移动位移等

9、炉体移动行程&速度

炉体**移动行程为200mm

移动速度：0.03~3mm/小时

10、真空泵（可选）

真空度：10E-3Torr(采用机械泵）

10-5Torr(采用分子泵)

可在本公司选购各种真空泵

产品规格

设备尺寸：1155（L）×930（W）×2300mm（H）
