一、依据标准

仪器依据以下标准中对击穿电压部分的要求制造

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2016《绝缘材料电气强度试验方法 第2部分：对应用直流电压试验的附加要求》

3、JJG 795-2016 《耐电压测试仪》

二．适用的试验方法标准

1、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

2、GB/T3333《电缆纸工频击穿电压试验方法》

3、GB12913-2008《电容器纸》

4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》

三、用途

主要适用于固体绝缘材料如绝缘漆、树脂和胶、浸渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；该仪器采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。

四、功能：

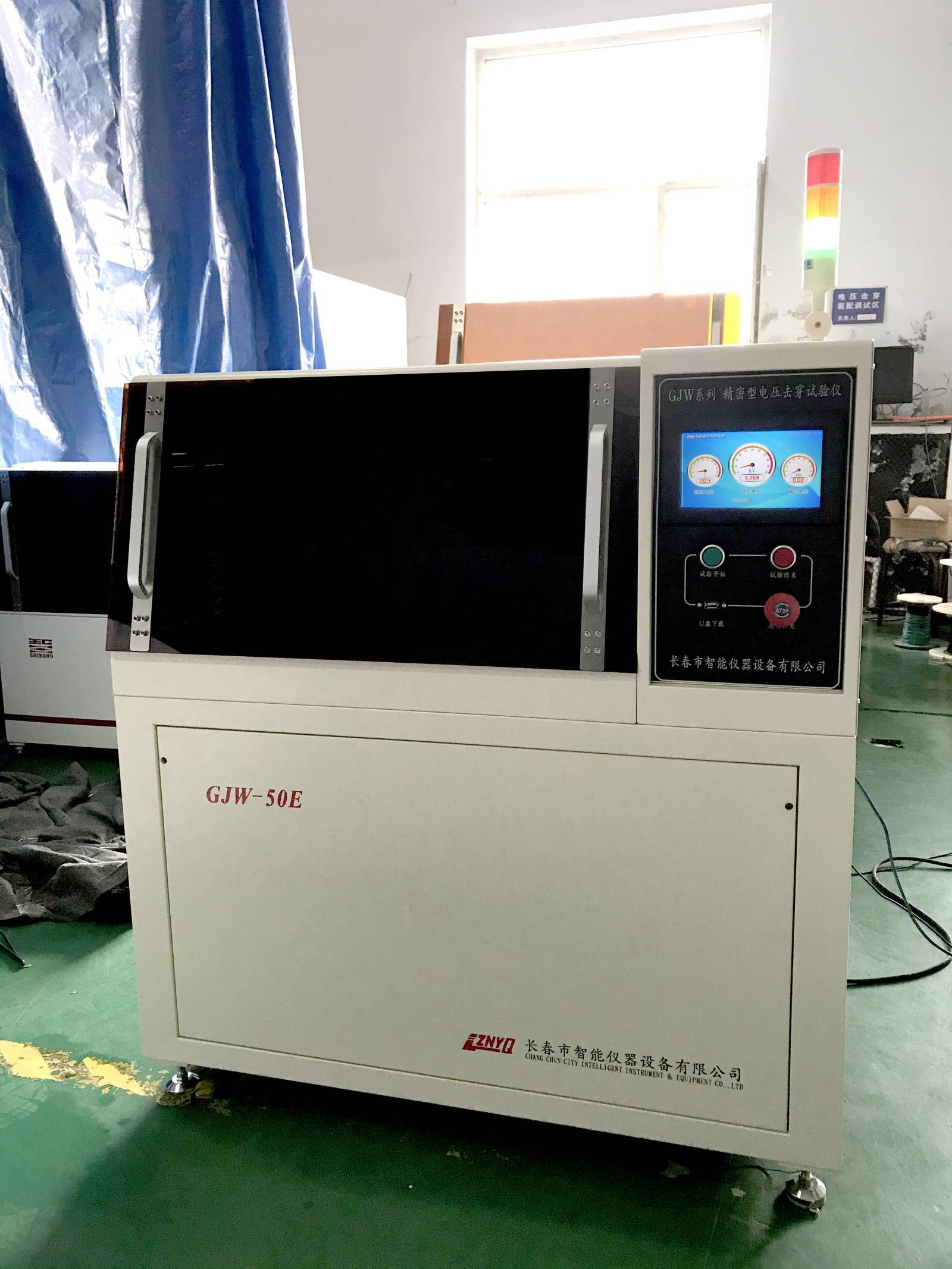

本仪器采用计算机控制，通过人机对话方式，完成对绝缘介质的工频电压击穿，工频耐压试验。本仪器属我公司**，为我公司**产品，**号：ZL02281003.X.

1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比。

2、可对试验数据进行编辑修改，灵活适用；

3、试验条件及测试结果等数据可自动存储；

4、试验报告格式灵活可变，适用于不同用户的不同需求；

5、可对一组试验中曲线数据的有效与否进行人为选定；

6、试验结果数据可导入EXECL，WORD文档编辑；

7、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

8、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机。

五、主要技术参数：

1、输入电压： AC 220V

2、输出电压： AC：0～50KV； DC：0～50KV

3、输出功率： 1.2KVA

4、测量范围： 50v～5KV 5～50KV分别连续可调

5、电压测量误差：≤ 3％

6、升压速率： 0.4kV/s ～10 kV/s

7、耐压试验电压：50v～5KV 5～20KV分别连续可调

8、耐压时间： 0～4H（无电流导通情况下）

9、输出电流： 60mA

10、参考外形尺寸：长×宽×高：630mm×520mm×760 mm

11、设备自重：100kg

12、整机环境: 温度：23±℃，相对湿度：50%。

（用户实验室自行准备，配备冷暖空调）

12、电源：220V±10%的单相交流电压和50Hz±1%的频率

13、电源电压稳定度: 外界电源电压波动≤10%

14、接地要求： 仪器需要单独接地，接地附合国家标准要求，金属棒深埋地下至少要1.5米以下。

接地电阻要求：≤4Ω（用户实验室自行准备）

六、主要配置：

1、主机 一台

2、试验台 一个

3、油盒 一个

4、试验电极 三个（φ25mm×25mm二个、φ75mm×25mm一个）

5、自动放电装置 一套

6、试验软件 一套

7、清华同方计算机 一套

8、A4彩色喷墨打印机 一台

七、电压击穿设备安全说明：

1、设备要安装单独的保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

2、直流试验放电保护功能:在设备做完直流试验时，当开启试验门时设备会自动保护，直至使用设备上的放电装置放电后保护会自动取消.(注：因为直流试验后不放电会危险到人身安全，不能直接拿取电极，起到提醒使用人员放电以免造成人身伤害)。

3、增配试验手动放电装置，随主机为一体化，当直流试验过程中突然断电，可采用手动放电棒进行放电，保证试验人员的人身安全。

4、该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电保护等。

5、六级高压安全断电控制：

①总电源开关

②高压断电开关（钥匙开关）

③调压器复位开关

④试验箱门安全开关

⑤高压变压器输入端限流空开
