一、使用范围

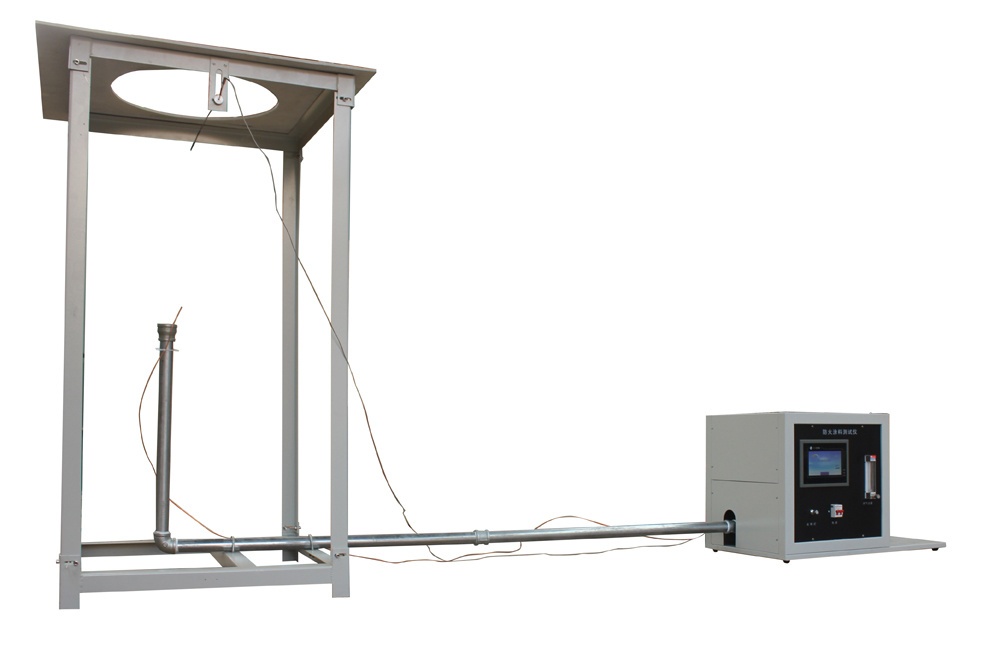

DBF-3型防火涂料测定仪（大板法）适用于测试涂覆于可燃基材表面的饰面型防火涂料的耐燃特性。

二、产品功能特点

1.DBF-3型防火涂料测定仪（大板法）自动化程度较高，温度误差均低于国家标准

2.结构设计合理，操作维护方便

3.触屏控制，试验简易

三、主要技术参数

1.PLC + NA view专业软件，触屏控制 ，操作简便

2.电压和功率：220Ⅴ±10%、50HZ，300W

3.工作环境：室内 无强制通风

4.鼓风机风量（1～5）m3/min可调节

5.铠装热电偶：外径不大于3mm，丝径0.5 mm，精度不低于Ⅱ级，量程1300℃

6.计时器误差不大于1s/h

7.背火面五路热电偶测温，温度达220℃时自动报警

8.环境温度：-5℃～30℃

9.相对湿度：≤85％

10.气源：石油液化气

11.气源：液化石油气

12.仪器外形尺寸：试板支架760mm*760mm*1500mm；控制箱800mm*500mm*500mm；

13.试件尺寸：900mm*900mm*5mm + 0.2mm一级五层胶合板

14.自动控制时间——温度温升曲线并记录

15.时间背火温度达到220℃自动报警

四、随货清单

（1）控制箱 1台

（2）上、下框架各 1只

（3）支架（角钢） 4根

（4）管子 4根（包括接头、阀门、三通、90°喷嘴、直通接头各1）

（5）三通 1只

（6）压板 1块

（7）橡皮管 2根

（8）支架组合 1套（包括电机、鼓风机）

（9）M8螺栓、螺母、垫片 各4只（连接下框架与角钢）

（10）M6 螺钉螺母 各4只（连接上框架与角钢）

（11）热电偶 6根（正面1根、背面5根）

（12）4寸活动扳手 1把

（13）电源线 1根

（14）一字起和十字起 各1把

（15）说明书 1份

（16）合格证 1份

五、适用标准

GB12441-2005 《饰面型防火涂料防火性能分级及试验方法—大板法》
