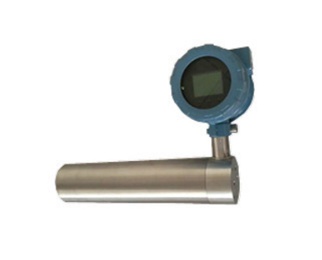

OFS-NH3-UOFS-NH3-U

产品概述

OFS-NH3-U系列在线式密度（浓度）传感器是奥富森公司推出的一款基于振动式原理的高精度密度（浓度）测量仪表。专为应对*苛刻的过程和贸易交接应用需要而设计。作为一种只需要极少量维护的坚固而可靠的测量型仪表，它们能够提供完全一体化的 “连接即用，免维护”式密度（浓度）测量。

OFS-NH3-U系列在线式密度（浓度）传感器是一种连续在线测量液体密度的仪表， 主要用于工业过程自动化控制。根据介质密度变化产生相应的 4-20mA 模拟信 号，同时可经过转换输出数字信号便于远程校准与监控。根据工业过程的不同， 密度可以表示为 ：Brix 度，GL 度，Baume 度、Plato 度和浓度百分比。

OFS-NH3-U系列在线式密度（浓度）传感器可广泛应用于现场管道上、敞口或密 闭储存罐等工业现场，可连续、实时在线测量管道或罐体的液体密度。用于以密度做为*终产品首要控制参数的过程控制，或用于固体百分比或浓度百分比等其他质量控制参数的指示器。

优点

* 完全一体化的 “即连即用，免维护”式数字测量，可用于监测和控制

* 连续测量

* 没有可动部件，意味着实际上不需要维护

* 提供包括316L、合金 B3 以及合金 C22 玻璃的防腐材料

* 密度、标准密度或特殊计算值 （固体百分比、癆PI、比重等）采用直接毫安 (4–20 mA) 输出

* RS-232 485通讯

* 对振动不敏感

* 仪表适于在高管道压力下工作

* 提供用于诊断和数据记录的计算机组态工具

* 内部提供一体式 B 级 PT1000 温度传感器作为温度补偿

* 液体内部的气泡或者其他杂质影响很小

* 耐污染，不怕腐蚀

* 同时显示密度、浓度、温度三个参数

测量原理

OFS-NH3-U 型液体密度（浓度）传感器采用“U”型管设计结构，利用弹性质量原理测量液体的密度。工作原理基于振动体（振动元件）的振动频率与其密度之间的关系。

当振动管的几何尺寸、形状和材质一定时，振动频率仅由振动系统的质量决定，而流经振动管内的一定容积的流体质量则是由其密度大小决定，即流体介质密度的变化将改变振动管的固有振动频率。

液体密度计的振动频率与管内液体密度之间有以下关系：

式中：

f： 液体密度为ρ时的振动频率，Hz；

f0： 在一个大气压下空气的振动频率，Hz；

ρ： 被测流体介质密度，kg/m3；

ρ0： 仪表常数，kg/m3。

依据相关理论及经验试验数据的结果，在实际应用中常用下式描述流体密度与振动频率关系曲线：

ρ = K0 + K1T+ K2T2

式中：

ρ：流体密度，kg/m3；

K0、K1、K2：密度计常数；

T：振动周期（振动频率的倒数）

典型应用行业

◆ 制糖业与酿酒业：榨取果汁、糖浆、葡萄汁等，酒精GL度、乙烷乙醇界面等

◆ 奶制品业：炼乳、乳糖、乳酪、干乳酪、乳酸等

◆ 建筑、采矿：调浆、煤（洗煤）、钾碱、盐水、磷酸盐、化合物、石灰石、铜等

◆ 炼油：润滑油、芳香剂、燃油、植物油等

◆ 食物加工：番茄汁、果汁、植物油、淀粉乳、果酱等

◆ 纸浆与造纸业：黑浆、绿浆、纸浆清洗、蒸发器、白浆、苛性碱等

◆ 化工：电池（硫酸浓缩、配比）酸、烧碱、尿素、清洁剂、聚合物、乙二醇、氯化钠、氢氧化钠等

◆ 石化：液化天然气、油气水洗、煤油、润滑油、油/水界面等

◆ 饮料加工：啤酒、软饮料、果酒、速溶咖啡、麦芽等

◆ 制药：浓缩、发酵、蒸发、配比等

技术特点

◆ 直接密度或浓度读数，可采用的工程单位包括：

g/cm3、kg/m3、比重、°Brix、°Baume、°Plato、°GL、固体百分比含量等

◆ 适用于流动或静止液体

◆ 适用于管线和罐体密度测量

◆ 两线制采用4-20mA/Hart输出

◆ 三线制采用4-20mA/RS485输出

◆ 采用一体化结构，无活动部件

◆ 标准的工业型和卫生型过程连接

◆ 适用范围广，材料适合大多数腐蚀性应用场合

◆ 仪表内置温度传感器，提供精确的温度补偿

◆ 频率输出适用于客户自备流量计算机用于密度计算

◆ 在线远程校验，数字化本地显示

◆ 工厂多点线性修正，精度更高

◆ 现场重新校准：无需标准参考源、无需实验校准、无过程中断

◆ 转换器兼容壁挂、嵌入、台式三种安装方式

密度/浓度计技术规范

测量范围0.40 – 2.00 g/cm3（0-30%VOL）

温度测量范围(-40-3000℃)

重复性优于0.01%

显示LCD液晶显示

精确度0.001 g/cm3（0.3%VOL）

工作温度标准：10 ℃ - 60 ℃ (50 ℉ - 140 ℉)

可选：0 ℃ - 95 ℃ (32 ℉ - 203 ℉

**温度差ΔTmax = 50 ℃ (90 ℉)（更高温差工厂）

工作压力范围： 0 – 0.5 MPa(更高工厂)

频率输出通常. 0.3 kHz - 3.0 kHz

功率需求电压： 24 VDC，电流： 50 – 90 mA.

流量*小： 1.136 升/分钟= 0.068 m3/h

**： 90.92 升/分钟= 5.455 m3/h

推荐： 9.092 升/分钟= 0.545 m3/h

温度变送器3线制热电阻100Ω Pt 1000

材料标准接液零件：316/316L 不锈钢，哈氏合金C22等

非接液零件：铝合金，不锈钢等

重量7kg
