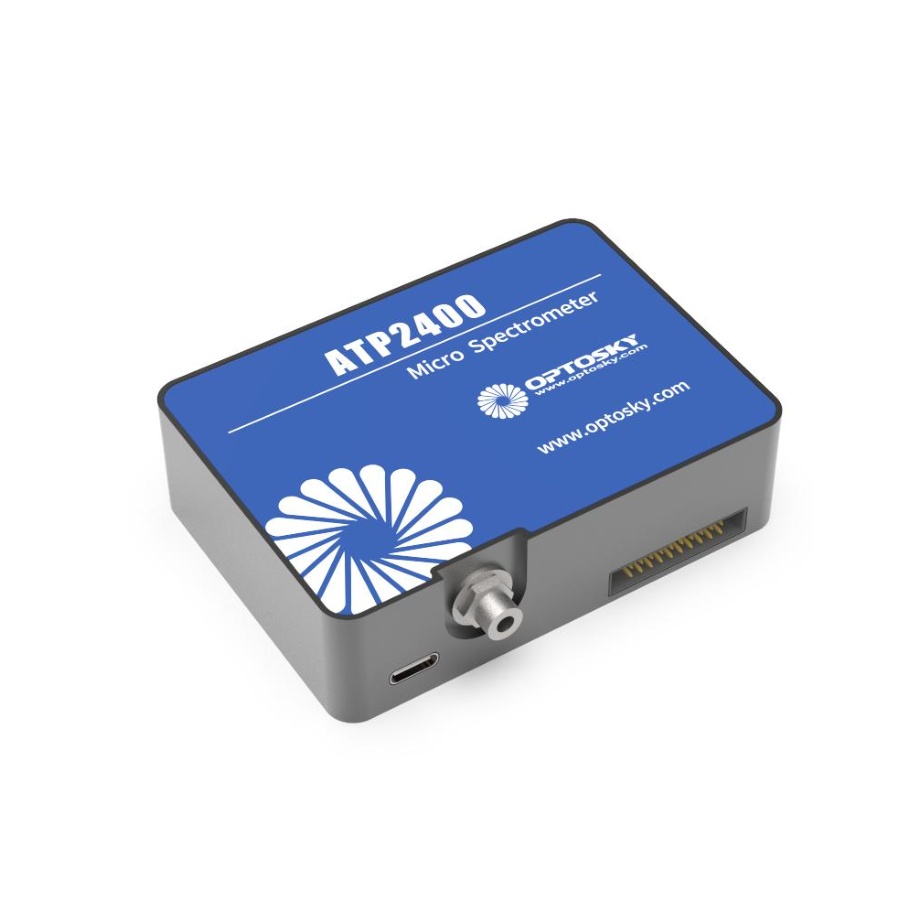

超薄型微型光纤光谱仪

ATP2400

产品概述

集20年的光纤光谱仪研制经验，奥谱天成推出了新一代高性能超薄光纤光谱仪：ATP2400，它内置了脉冲氙灯驱动电路，采用高灵敏度线性CMOS，并特别定制了超低噪声CMOS信号处理电路，从而大幅降低了传感器的噪声，获得了极佳的信噪比（比同类竞争对手提高了约2倍），而且提高了ATP2400的测量可靠性，测量结果不随环境温度变化，为业界* 佳水平。ATP2400可接收SMA905光纤输入光或者自由空间光，通过USB2.0或者UART端口，输出测量所得的光谱数据。

ATP2400只需要一个5V直流电源供电或者USB供电，非常便于集成使用。

型号	探测器像素	探测器是否制冷
ATP2400	2048像素	否

特点：

? 体积超小、超薄、超轻；

? 光纤输入、信号输出，在同一侧，非常便于集成

? 探测器：线性 CMOS

? 探测器像素：2048 像素

? 超低噪声 CCD 信号处理电路

? * 大光谱范围: 180-1180 nm（具体依需求而定）

? 光谱分辨率: 0.1-2 nm (取决于光谱范围、狭缝宽度)

? 光路结构：交叉 C-T

? 内置脉冲氙灯驱动

? 积分时间：0.1ms-130s

? 供电电源：DC 5V±10% 或 USB 供电

? 16 bit， 2MHz ADC

? 光输入接口：SMA905 或自由空间

? 数据输出接口: USB2.0 (High speed)或 UART

? 20 针双排可编程外扩接口

典型应用：

? 快速、超微量分光光度计；

? 环保仪器（烟气、水质）；

? 透过率、反射率检测；

? 光谱分析/辐射分光分析/分光光度分析

? 激光波长测定

性能参数表

探测器
类型	线阵CMOS
探测光谱范围	180-1100 nm
有效像素	2048×1
像元尺寸	14μm×200μm
全量程范围	~200 ke^-
灵敏度	1300 V/(lx•s)
暗噪声	0.4 mV rms
光学参数
波长范围	180-1100 nm （具体依需求而定）
光学分辨率	0.1-2 nm （取决于狭缝、光谱范围）
信噪比	>450:1
动态范围	3000：1
光路参数
光学设计	f/4 交叉非对称C-T光路
入射狭缝宽度	5、10、25、50、100、150、200 μm 可选，其他尺寸可定制
入射光接口	SMA905光纤接口、自由空间
电气参数
积分时间	0.1 ms - 256 second
数据输出接口	USB 2.0
ADC位深	16 bit
供电电源	DC4.5 to 5.5 V (type @5V)
工作电流	250mA@Typ.
存储温度	-30°C to +70°C
操作温度	-25-50°C
工作湿度	< 90%RH （不结露）
物理参数
尺寸	85×61×24 mm
重量	0.15 kg

1 Mechanical Diagrams

2 Electrical Pin-out

Table 1 Electrical Characteristics

Parameter	Min	Typ	Max	Unit
Power Supply
Operating voltage range	4.5	5	5.5	V
Operating current		250		mA
Logic Inputs(3.3V LVTTL， Five-volt tolerant)
High level input voltage	1.7		3.6	V
Low level input voltage	-0.3		1.0	V
Logic Output(3.3V LVTTL)
High level output voltage	2.4			V
Low level output voltage			0.4	V

The module is equipped with a 20-pin male angled box header(2x10， 2.00 mm pitch) and USB2.0 C type interface. The 20-pin connector is a Samtec part # STMM-110-02-L-D-RA connector. The mate to this is a Samtec part # TCSD-10-D-XX.XX-01-N.

Table 2Electrical Pin-Out

Pin#	Description	I/O	Function Description
1	VCC	/	Power Supply， 5V±0.5，
2	GND	/	Ground
3	TX	Output	LVTTL Transmit signal
4	RX	Input	LVTTL Receive signal
5	Lamp Enable	Output	LVTTL output the lamp enable signal.
6	N.C.	/	/
7	Ext_trigger_in	Input	LVTTL input the trigger signal. Falling edge trigger collection
8	N.C.	/	/
9	SPI_SCK	Output	The SPI Clock signal for communications to other SPI peripherals
10	SPI_MOSI	Output	The SPI Master Out Slave In (MOSI) signal for communications to other SPI peripherals
11	SPI_MISO	Input	The SPI Master In Slave Out (MISO) signal for communications to other SPI peripherals
12	SPI_CS	Output	The SPI Chip/Device Select signal for communications to other SPI peripherals
13	GPIO0	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs， LVTTL Logic.
14	GPIO1	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs， LVTTL Logic.
15	GPIO2	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs， LVTTL Logic.
16	GPIO3	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs， LVTTL Logic.
17	GPIO4	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs， LVTTL Logic.
18	GPIO5	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs， LVTTL Logic.
19	GPIO6	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs， LVTTL Logic.
20	GPIO7	Input /Output	General Purpose Software Programmable Digital Inputs/Outputs， LVTTL Logic.
