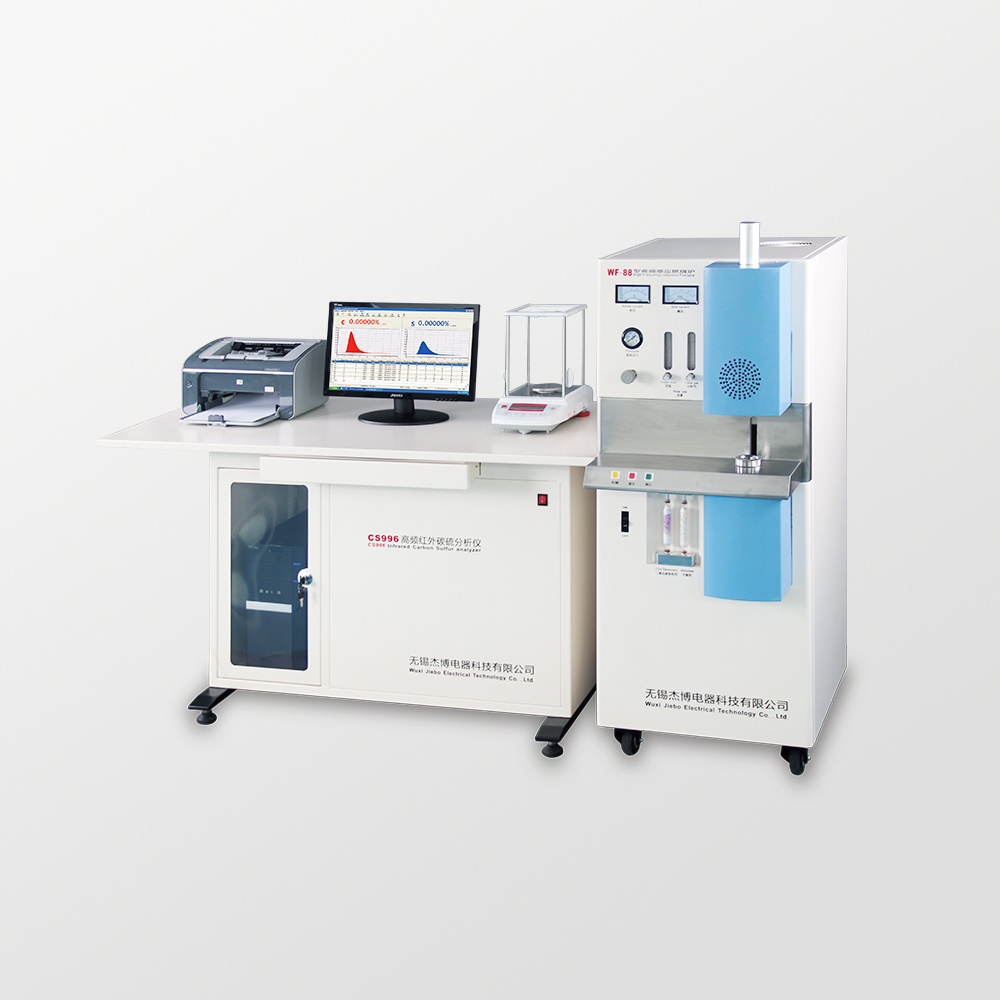

CS996型红外碳硫分析仪与WF-L88型高频感应燃烧炉配套使用，能快速、准确地测定钢、铁、合金、铸造型芯砂、有色金属、水泥、矿石、焦炭、催化剂及其它材料中碳、硫两元素的质量分数。这套设备引进了国外**技术，是集光、机、电、计算机、分析技术等于一体的高新技术产品，具有测量范围宽、抗干扰能力强、功能齐全、操作简便、分析结果准确可靠等特点。

准确高效可靠灵巧其他

红外碳硫分析仪工作原理

CO2、SO2气体分子在红外光波段，具有选择性吸收谱图功能

CO2、SO2等极性分子具有**电偶极矩，因而具有振动和转动等结构。

按量子力学分成分裂的能级，可与入射的特征波长红外光耦合产生吸收。

气体分子在红外光波段，具有选择性吸收谱图，当特定波长的红外光通过CO2或SO2气体后，能产生强烈的光吸收。

探测器将光信号转换为电信号

当探测器工作在线性区域内，选定某一特定波长并且确定了分析池（吸收池）长度。

测量光强能换算出混合气体中被测气体的浓度，这就是红外吸收法能定量测量气体浓度的基本原理。

本仪器选定的测量波长：CO2为4.26um，SO2为7.4um。

检测到的是与CO2、SO2浓度相对应的光强，经一定处理积分反演成为碳硫元素的百分含量

分析室包括微型红外光源，反光镜，调制电机，吸收池，滤光片和探测器。

微型红外光源用电加热到800℃产生红外光，经吸收池被CO2、SO2吸收后再经过窄带滤光片，滤去除上述波长外的其他 光辐射的能量，入射到探测器上。

探测器上检测到的是与CO2、SO2浓度相对应的光强，经过探测器光电转化为电信号，再经微机进行归一化定标处理，积分反演成为碳硫元素的百分含量。在光源与吸收池之间放有调制马达，把光信号调制成64Hz的交变辐射信号。探测器输出的中心频率为64Hz。

由热释电器件转化为电信号经前置放大和后级放大后通过数模转换进入微机，在微机中经线性化运算使之转换成与CO2、SO2含量成比例的数值

红外碳硫分析仪技术性能

线性电源及控制电路

整体双CPU模块化设计，高度集成，稳定可靠。

高速24位采样芯片，采样精度高。

高精度流量控制器

针对输入压力的变化，确保分析气流量。

恒定输出，从而保证分析结果的稳定可靠。

红外检测池

镀金碳硫分析池及高精度热释电红外探测器。

新型铂金红外线光源、发热持续、光谱特性效率高。

微型步进马达，热稳定性好。

自动清扫系统

可减少粉尘对分析结果的影响。

炉头加热，提高硫的转化率，使硫分析结果稳定。

0.4微米超微孔金属过滤器，确保粉尘与气体的完全分离。

大功率高频振荡电路

电流/电压/功率/选择方式调节炉温，适合于不同材质的样品。

光纤

高频控制采用高速光纤连接，配合多级隐蔽式隔离电路，彻底杜绝高频干扰。

CS996型高频红外碳硫分析仪具有分析精度高，检出限低，分析速度快，可以为相关企业进行碳、硫元素检测，产品质量控制等，其行业覆盖为：

1、广泛适用于钢铁、有色金属、水泥、矿石、玻璃、陶瓷及其它金属、非金属材料的测定。

2、特别适应于对分析精度要求高的行业;如分析研究机构、权威终裁部门等。

3、特别适应于分解、燃烧困难的特殊材料。

4、专适应于化验室大环境落地配置，美观、大气、方便移动等。

5、可检测超高低碳硫含量，扩展使用条件。
