一、用途：

Φ200型振筛机适用于地质、冶金、化工、煤炭、国防、科研、砂轮、水泥、建筑等部门的化验和试验室中对物料进行筛分分析。

二、主要结构：

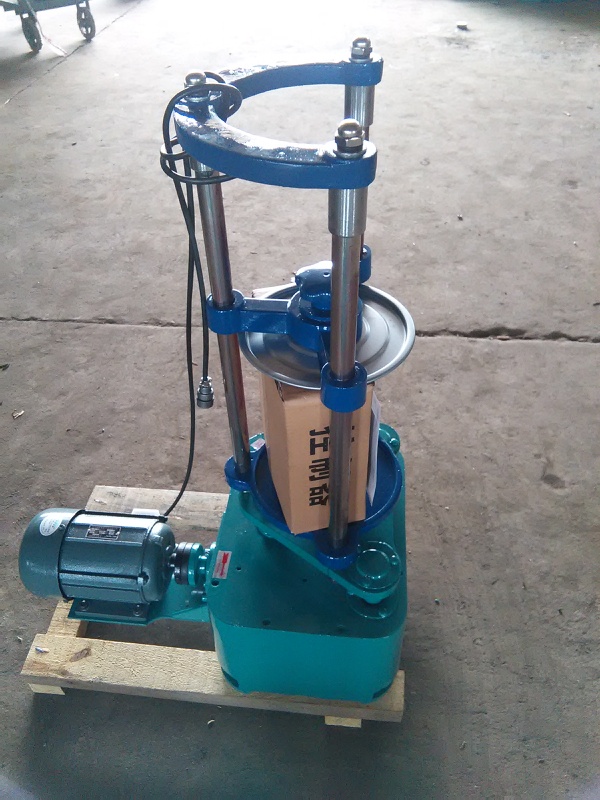

本机结构主要有机座、上盖、回转结构，震击机构，夹紧机构与套筛组成，具有体积小，重量轻，外形美观，装配自动停车装置，结构先进，性能良好，转幅度大，震击力强，筛选效果好，使用装夹套筛方便灵活等优点。

三、技术参数：

1、筛具直径——————————————200毫米

2、筛层叠高————————————————400毫米

3、回转半径————————————————12.5毫米

4、筛摇动次数———————————————221次/分

5、震击次数————————————————147次/分

6、上下震幅行程——————————————8毫米

7、定时范围————————————————0-60分钟

8、电机功率————————————————0.37千瓦

9、电压—————————————————380V

9、转速————————————————1400转/分

四、工作原理：

本机有电动机通过传动轴，蜗轮付带动摆动架上的主偏心轴旋转，从而又连带动其他两个付偏心轴回转使整个筛组的摆动得到半径，也等于偏心距的平面园周摆动。

同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面园周摇动的同时进行震击。

五、使用说明：

1、在安放分样筛时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。

2、将需要分析化验的物料倒入*上层的筛内盖好筛盖，然后按放在震筛机座内。

3、反时针旋转夹筛盘上的提手柄，将整个夹筛盘向下滑在套筛上，然后再顺时旋转夹筛盘上的提手柄，其内的顶杆轴夹紧支承套，将整套分样筛固紧。

4、将震筛机上的定时器旋扭拨到筛分所需时间打开电源开关。震筛机就会开始筛转式的工作。

5、初次工作时无上下震击，因电机倒转，请将电源线头调换一下。

6、工作结束后关闭电源。
