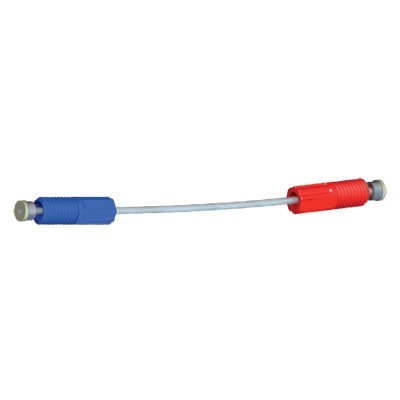

Dibafit S型卡箍产品说明

　　S型卡箍适用于半刚性材质(PTFE、ETFE、FEP等) 或刚性材质(PEEK等)液体管路，*小化液体管路连接死区，可以多次安装拆卸，适用于1/4-28 UNF、M6或5/16-24UNF螺纹的平底接口，**承压34bar。

Dibafit S型卡箍接特点

　　S型卡箍由两部分组成，内部密封面材质为PEEK或ETFE，外部用不锈钢锁环包裹。密封面为PEEK时，可适用于刚性材质管路。将S型卡箍装在管路上时，需要特殊的组装工具。

S型卡箍可与Omni-Lok 紧凑式接头配合组成Omni-Lok S型卡箍紧凑接头，适用于螺纹接口比较浅，或者螺纹接口材质为PTFE的情况。

S型卡箍可与Click-N-Seal 咔咔接头配合组成Click-N-Seal S型卡箍咔咔接头。咔咔接头具有扭矩控制功能。锁紧接头时，螺帽的阻力会逐渐增加，直到达到正确的扭矩。这时，继续拧螺帽，螺帽会发出咔咔声。操作人员无需任何工具或猜测就可以手动将接头拧紧，并确保接头是正确锁紧，可以达到良好的密封效果。此类接头可以重复利用。

S型卡箍接头技术规格

①**承压为500psi（34bar）

②用于外径为1/16"、1/8"、3/16"的半刚性管，例如：PTFE、ETFE、FEP

③用于1/4-28 UNF、M6或 5/16-24 UNF螺纹的平底接口，或锥形6-40接口

④密封面为PEEK时，卡箍可适用于刚性材质(如，PEEK)管路。

⑤可与Omni-Lok 紧凑式接头配合组成Omni-Lok S型卡箍紧凑接头，可与Click-N-Seal 咔咔接头配合组成Click-N-Seal S型卡箍咔咔接头。

工作压力：

外径为1/16"、1/8"的管连接到1/4"-28或M6接口 500psi（34bar）

外径为3/16"的管连接到5/16-24接口 120psi（8bar）

P/S型卡箍接头选型

适用于1/16”外径管的P/S型卡箍及接头

产品类别	缩略图	产品编号	描述			数量
用于管外径为1/16"的P型卡箍		008FT16	材质为PTFE/SS，适用于1/4-28&M6螺纹接头			10个/包
用于管外径为1/16"的P型卡箍		008FTK16	材质为PTFE/SS，适用于1/4-28&M6螺纹接头			10个/包
用于管外径为1/16"的S型卡箍		008FK16	材质为PEEK/SS			10个/包
用于管外径为1/16"的S型卡箍		008FZ16	材质为ETFE/SS			10个/包
用于管外径为1/16"的Omni-Lok紧凑式接头		008NF16-YC5B	PP	黑	1/4-28	10个/包
		008NF16-YC5U	PP	蓝	1/4-28	10个/包
		008NF16-YC5A	PP	灰	1/4-28	10个/包
		008NF16-YC5G	PP	绿	1/4-28	10个/包
		008NF16-YC5N	PP	橙	1/4-28	10个/包
		008NF16-YC5R	PP	红	1/4-28	10个/包
		008NF16-YC5H	PP	白	1/4-28	10个/包
		008NF16-YC5Y	PP	黄	1/4-28	10个/包
		008NF16-YL5B	PP	黑	1/4-28	10个/包
		008NF16-YC5M	PP	混合	1/4-28	10个/包
		008NF16-YC6B	PP	黑	M6	10个/包
		002122S	PEEK	自然	1/4-28，短	1个
用于管外径为1/16"的Click-N-Seal标准咔咔接头		008NF16-CS5B	PC	黑	1/4-28	10个/包
		008NF16-CS5H	PC	白	1/4-28	10个/包
		008NF16-CS5R	PC	红	1/4-28	10个/包
		008NF16-CS6B	PC	黑	M6	10个/包
		008NF16-CS6H	PC	白	M6	10个/包
		008NF16-CS6R	PC	红	M6	10个/包
用于管外径为1/16"的Click-N-Seal Plus咔咔接头		008NF16-AT5H	乙缩醛	白	1/4-28	10个/包
用于管外径为1/16"的Click-N-Seal Plus咔咔接头		008NF16-AT6H	乙缩醛	白	M6	10个/包
用于管外径为1/16"的Click-N-Seal Ultra咔咔接头		008NF16-KT5L	PEEK	自然	1/4-28	10个/包

适用于1/8”外径管的P/S型卡箍及接头

产品类别	缩略图	产品编号	描述			数量
用于管外径为1/8"的P型卡箍		008FT32	材质为PTFE/SS，适用于1/4-28和M6螺纹接头			10个/包
用于管外径为1/8"的P型卡箍		008FTK32	材质为PTFE/SS，适用于1/4-28和M6螺纹接头			10个/包
用于管外径为1/8"的S型卡箍		008FK32	材质为PEEK/SS			10个/包
用于管外径为1/8"的S型卡箍		008FZ32	材质为ETFE/SS			10个/包
用于管外径为1/8"的Omni-Lok紧凑式接头		008NF32-YC5B	PP	黑	1/4-28	10个/包
		008NF32-YC5U	PP	蓝	1/4-28	10个/包
		008NF32-YC5A	PP	灰	1/4-28	10个/包
		008NF32-YC5G	PP	绿	1/4-28	10个/包
		008NF32-YC5N	PP	橙	1/4-28	10个/包
		008NF32-YC5R	PP	红	1/4-28	10个/包
		008NF32-YC5H	PP	白	1/4-28	10个/包
		008NF32-YC5Y	PP	黄	1/4-28	10个/包
		008NF32-YL5B	PP	黑	1/4-28	10个/包
		008NF32-YC5M	PP	混合	1/4-28	10个/包
		008NF32-YC6B	PP	黑	M6	10个/包
		002222S	PEEK	自然	1/4-28，短	1个
用于管外径为1/18"的Click-N-Seal标准咔咔接头		008NF32-CS5B	PC	黑	1/4-28	10个/包
		008NF32-CS5H	PC	白	1/4-28	10个/包
		008NF32-CS5R	PC	红	1/4-28	10个/包
		008NF32-CS6B	PC	黑	M6	10个/包
		008NF32-CS6H	PC	白	M6	10个/包
		008NF32-CS6R	PC	红	M6	10个/包
用于管外径为1/8"的Click-N-Seal Plus咔咔接头		008NF32-AT5H	乙缩醛	白	1/4-28	10个/包
用于管外径为1/8"的Click-N-Seal Plus咔咔接头		008NF32-AT6H	乙缩醛	白	M6	10个/包
用于管外径为1/8"的Click-N-Seal Ultra咔咔接头		008NF32-KT5L	PEEK	自然	1/4-28	10个/包

适用于3/16”外径管的P/S型卡箍及接头

产品类别	缩略图	产品编号	描述			数量
用于管外径为3/16"的P型卡箍		008FT47	材质为PTFE/SS，适用于5/16-24螺纹接头			10个/包
用于管外径为3/16"的S型卡箍		008FK47	材质为PTFE/SS，适用于5/16-24螺纹接头			10个/包
用于管外径为3/16"的S型卡箍		008FZ47	材质为PTFE/SS，适用于5/16-24螺纹接头			10个/包
用于管外径为3/16"的Omni-Lok紧凑式接头		008NF47-YC7B	PP	黑	5/16-24	10个/包

适用于1/16”外径管/6-40螺纹的S型卡箍及接头

产品类别	缩略图	产品编号	描述			数量
用于1/16”外径管/6-40螺纹的S型卡箍		008FK16-03C9L	材质为PEEK/SS，锥形底，0.3mm通孔			10个/包
		008FK16-05C9L	材质为PEEK/SS，锥形底，0.5mm通孔			10个/包
		008FK16-08C9L	材质为PEEK/SS，锥形底，0.8mm通孔			10个/包
		008FK16-F9L	材质为PEEK/SS，平底			10个/包
用于1/16”外径管/6-40螺纹Omni-Lok紧凑式接头		008NF16-KC9L	PEEK	自然	6-40	10个/包

S型卡箍的装配工具

产品类别	缩略图	产品编号	描述	数量
S型卡箍的装配工具		008AT	用于装配平底S型卡箍	1个
S型卡箍的装配工具		008AT-T	用于装配锥形底S型卡箍	1个
