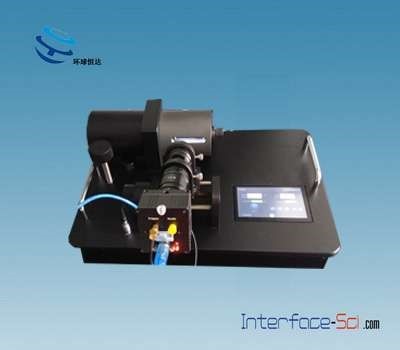

一、 仪器概述

全自动旋转滴界面张力仪SCI500D是在旧型基础上改进了插拔式进样管、不锈钢防腐蚀加热系统和图像采集方式而**研发的产品。此款产品，操作更简便且系统更稳定。主要应用领域有：油田三次采油（化学驱）的室内研究及现场监测；表面活性剂、洗涤剂、乳状液和泡沫的研究；燃料油、润滑剂、油漆、油墨及涂料的研究；医药、纸制品、感光材料、农药等方面的研究等。

二、全自动旋转滴界面张力仪SCI500D特点

1.仪器采用了石英玻璃管可拔插技术，弹簧顶针顶住样品管，取出时自动弹出，样品管不易破碎。进样时把样品装入后再测试，更易清洗，操作更方便。由于采用不锈钢内套和不锈钢转子，膨胀系数趋同，有利于温度传导，且材质不容易腐蚀生锈，高同心度，样品管更易保存水平向稳定，不易抖动。

2.仪器采用了大屏幕液晶触摸屏可以使全新的全自动旋转低张力仪独立工作，移动方便，即时输出结果。

3.全部过程由PC计算机和前置单板机控制，采用计算机多媒体视频技术采集旋转液滴的图像进行分析、计算，具有非常好的可操作性和可重复性。可连接计算机用软件界面设定及操作，也可以直接在仪器面板上设定及操作。

4.**精确的LED控制技术，USB制式数字CCD的转速触发模式，任何转速下图像不闪烁。界面边缘成像效果更清晰，有利于分析油田混浊样品的精细特征。常亮的LED光源有利于保护其使用寿命。

5.USB制式数字CCD优于原来常用的模拟CCD，无需图像采集卡，无需配套电脑中的PCI插槽，因此台式机、一体机、笔记本等均可作为配套电脑，提升用户便利性和使用自由度。

6.主控程序是Winndows界面，操作简便，图像为标准BMP文件，可存储打印。程序采用了世界先进的界面张力测值计算技术，定时拍照速度、保存图像、自动计算界面张力值、显示出测量值等过程都是由软件自动控制的，从而有效避免了人为因素对测量值的影响。可以记录随时间、转速、温度变化而变化的界面张力值，并把所有测值存入数据库，同时直接导出为EXCEL文档，也可以实时显示测量值曲线图。人性化软件设计，强大的数据库管理方式管理所有测试数据。

7.界面张力测量值范围宽，从10-7mN/m到100mN/m，横跨八个数量级，为全量程的张力测量仪。

8.采用了美国进口PITTMAN的高速电机，具有完整的伺服控制系统电机控制系统，升级及兼容性更好，控制速度可高达10000转/分，精度可控制转速为±5转/分，电机编码器控制点多达500点/圈，精度更高，操控更方便。测量精度高，提供数档放大率，可将头发丝宽度放大至一百多像素，大大提高超低界面张力的测量精度。

9.具有电控温加热系统，能够恒定实验温度。仪器采用精确的PID控温技术，加热组件采用全新的防腐蚀不锈钢设计方案，导热快且更容易均匀加热样品管，无须另接其他控温设备，仪器也可以选择外接超级恒温槽控温。

10.低噪音的电动寻像机构，界面按键操作，简易方便，连接电脑或脱机模式均可控制和设定。三点水平调整设计方案，可以方便控制液滴在可视窗的范围内。

三、全自动旋转滴界面张力仪SCI500D技术指标

1、测量范围：100～10-7mN/m；

2、恒温范围：RT+5℃～95℃（PID高精度电控温或恒温水浴控温）；

3、温度显示范围：0～99.9°C；

4、温度显示精度：±0.1℃；

5、读数范围：0～6mm（提供内径2mm、4mm、6mm高纯度石英管）；

6、通信接口：USB接口或COM接口；

7、图象采集方式：USB制式数字CCD的转速触发模式、任何转速下图像不闪烁；

8、视频采集速：60帧/秒；分辩率752×480像素

9、转速：1000～10000转／分，转速控制精度小于0.1%，精度可控制转速为±5转/分；

10、读数测量精度：0.001mm；

11、结果程序窗口：12个图片快捷浏览窗口，图片与数据窗口可同时显示；

12、数据存储方式：每次测量数据生成一个文件夹，可随时进行数据检测，可即时或定时拍照，可自动生成曲线，数据可导出excel。

13、噪音分贝：50分贝(测试条件：45℃，5000r/min）
