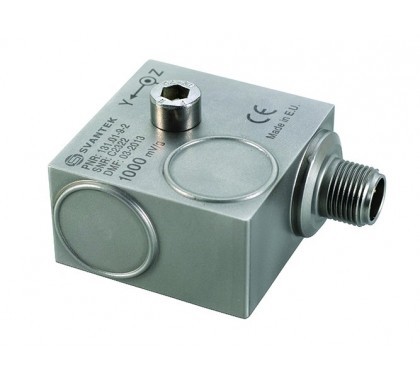

SV 84 建筑/地面振动加速度计

SV 84型建筑/地面振动加速度计是一种密封式三轴压电加速度计，用于监测恶劣的工业环境下的振动。信号地从安装表面和外壳上隔离，以防止地面循环。环形剪切模态设计可防止热瞬变和高横向振动的伪信号。低噪声电子和温度补偿设计提供了精确的结果超过完整的温度范围。玻璃密封密封连接器保护压电片和电子免受有害环境的影响，大大提高了它们的可靠性和寿命。

SV 84是单独提供的，或者作为SV 207B组件的一部分，包括金属安装底座(如图所示)。

SV 84 建筑/地面振动加速度计特点:

压电式加速度计，致力于建筑/地面结构的振动测量

与SVAN 958A和SV 106兼容

密封的

SV 84建筑/地面振动Acelerometer规范

SV 84 建筑/地面振动加速度计性能:

轴的数量3

灵敏度(±5%)100 mV /(ms-2)~ 1000 mV / g

测量范围0.0005 ms-2 rmS÷50 ms-2高峰

频率响应(±3 db)0.2赫兹÷3 700 Hz

线性±1%

残余噪声(1赫兹，24°C)2.0μg rmS

残余噪声(1 kHz，24°C)6.3μg rmS

横向响应灵敏度(20 Hz，50 m / s2)< 5%

16赫兹谐振频率

电气:

与机器接地隔离的电气接地

隔离(保护)> 100 mΩ

双壳绝缘内部法拉第罩(适合**安装)

电源电流2马÷10马

电源电压22 V÷28 V

偏置电压+ 10伏直流

输出阻抗(名义)50Ω

充电/放电时间常数(启动时间)< 10秒。

环境条件:

**震动(冲击生存)50000 ms - 2峰值

热敏感系数0.1% / oC f . s

操作温度范围从-55°C到+ 70°C

操作温度范围(推荐)从-10°C到+ 50°C

湿度/外壳不受影响，密封

物理:

连接器m12玻璃密封，顶部径向安装

材料外壳及连接器不锈钢

维41x42x23毫米

越来越多的线程m6

重量275克

配件:

SA 207b建筑及地面振动安装基地(可选)

SC 281电缆M12到Amphenol(SV 212_x)，5米(可选)

SC 282电缆M12到LEmo 4 - pin(SVAN 958A)，5米(可选)
