型号

SCI-1100

SCI-1400

SCI-1700

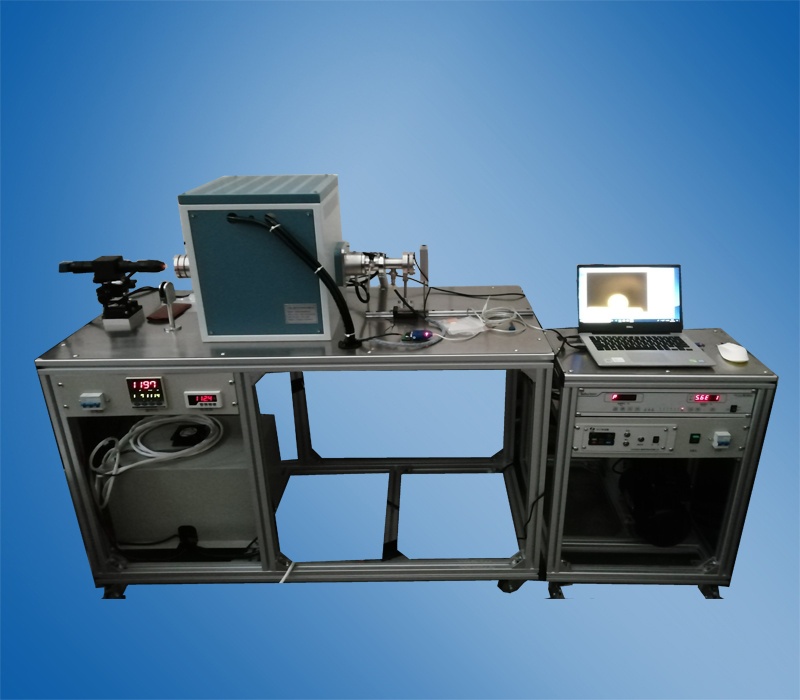

仪器外观图

高温炉膛

温度范围

室温～1100℃

室温～1400℃

室温～1700℃

长期使用温度

室温～1050℃

室温～1350℃

室温～1650℃

真空条件下温度

1000℃

1300℃

1600℃

热电偶

K型

S型

B型

控温方式

数显智能40段可编程序温度控制仪/SCR智能模块/PID方式；温度测量均为铂铑热电偶。

升温速度

3－5℃/min

空炉升温时间

≤180min

控温精度

±1℃

温度分辨率：

大于1000度，为±1℃；小于1000度，为±0.1℃

保护系统

仪器设有过温保护（温度过高）和过流保护

气氛与真空

可通惰性气体、可抽真空

真空泵

结合精密分子泵配套机械泵真空极限可达：5×10-5pa ，

电极转速：24000rpm，启动时间：＜4.5min

冷却方式

水冷装置。采用PID智能控温整定功能，制冷量：1200W，控温精确：温度范围：5～35℃，循环流量：10～20L/min，循环压力1.0～1.3bar。

功率与电压

5KW/ AC 220V或380V/50HZ

隔热可视窗口

φ20mm

炉膛尺寸

φ40×300mm（恒温区150mm）

样品尺寸

Ф14×10

控制柜

定制专业电气化控制柜，实现一体式操作系统。

数据处理

配套数据处理终端系统

成像系统

镜头控制

三维平台控制

镜头

工业连续放大镜头 0.7-5X光学放大 有效像素55 -320 pixel/mm ，工作距离300mm。

相机系统

工业级超低照度彩色CCD系统 水平750线 0.0005Lux照度

光源

工业LED冷光，可调亮度背景光源。寿命20000小时以上

软件系统

接触角计算方法，共6种：量高法、量角法、圆拟合法、椭圆拟合法、切线法、自动影像分析法。特殊基线（弯曲基线）的接触角测量

测量液体表面张力（悬滴法）

计算固体的表面自由能

拍摄图像方法：单张拍摄和30帧/秒连续拍摄.更高速度需选购相应速度相机如60帧、100帧速度的相机。

温度触发拍摄功能：可根据设定的目标温度或间隔温度自动拍摄图像

视频录相功能：录制AVI格式影视图像，可用于PPT文件制作。

可批量处理拍摄图片，自动分析接触角，生成曲线图，用于观测接触角的变化情况

左右接触角值分别计算与比较功能，软件自动求取平均接触角

数据库管理功能：数据与图像一一对应，备份、压缩、导出EXCEL表格，拍摄温度，测值以及曲线拟合结果均可保存到导出的图片上

整体指标

接触角测试范围

0°＜θ＜180°

读值分辨率

0.01°

测试精度

±1° (θ/2 法) ±0.1°圆拟合法

界面张力测试范围

0.01-1000mN/m

界面张力测试分辨率

0.01mN/m

界面张力测试方法

悬滴法

主机尺寸及重量

300Wx650Lx600Hmm 23-30kg

电源

AC 380V或AC220V
