工作原理

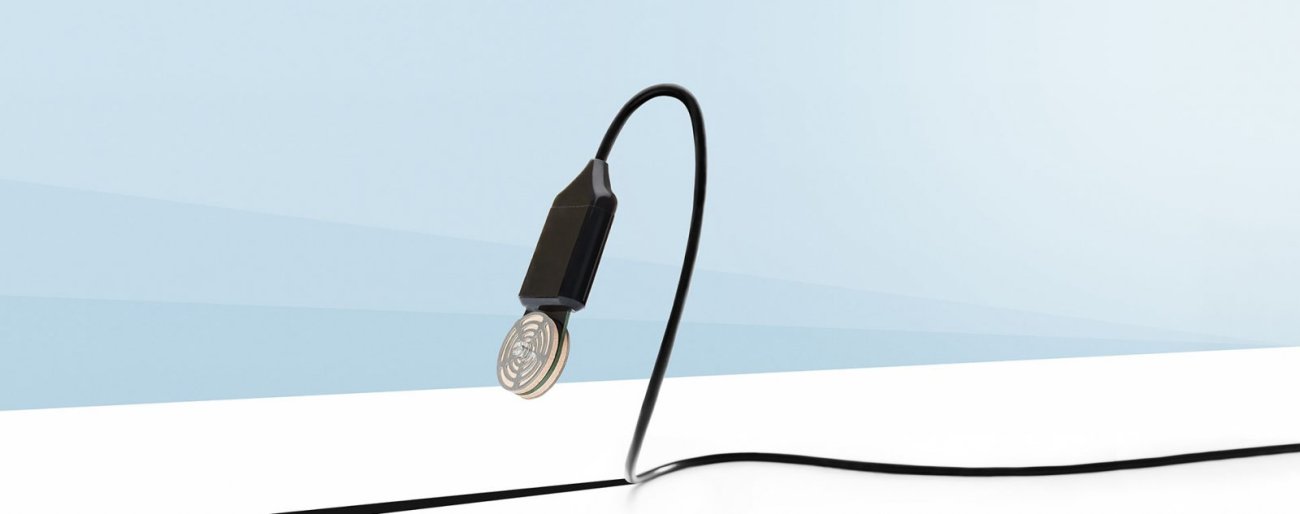

TEROS 21土壤水势传感器由一个湿度传感器和一块已知水分释放曲线的多孔材料组成，当多孔材料与周围土壤达到水分平衡后，湿度传感器测量多孔材料的水分含量，并根据水分释放曲线将水分含量换算成水势。

主要特点

• 准确度大大提升：采用6点校准，使用了自动校准装置逐个校准传感器。保证TEROS 21传感器之间以及与其他水势测量方法的结果具有可比性。

• 结实耐用：环氧树脂重叠注塑工艺保证其适合野外长期监测研究。

• 无需再校准：二氧化硅基质的陶质材料不存在因降解引起的漂移。

• 盐分不敏感：即使高盐环境、盐分含量多变的土壤传感器依然精确。

• 附带的温度测量：同时能够获得另一个植物生长的重要指标。

• 即插即用：只要埋好传感器，连接数采，设置时钟和测量间隔，即可开始采集数据。无需编程。

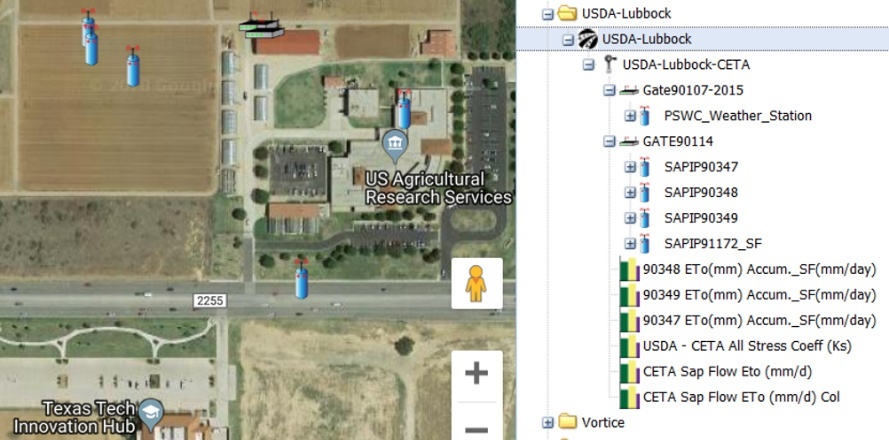

• 远程获取数据：使用TEROS 21连接ZL6数采时，您可以通过互联网获取数据。

• 兼容SDI-12：TEROS 21几乎兼容所有支持SDI-12的主流数采，采用通用通讯协议。

技术参数

测量频率：70 MHz

输出：RS232 (TTL) with 3.6 V或 SDI-12通讯协议

支持数采（另购）：METER ZL6， EM50/60系列数采，或3.6~15VDC供电，支持串口或SDI-12通讯的数采

尺寸：9.6 cm (L) × 3.5 cm (W) × 1.5 cm (D)，检测头直径：3.2cm

工作环境：-40 ~ 60℃* （水势测量在0℃以下可能不准）

电缆长度：5m，可定制其它长度，*长可达75m

接口类型：3.5mm 耳机接口或镀锡裸线接口(3线头)

供电电压（VCC to GND）：*小3.6VDC，**15.0VDC

数字输入电压（逻辑高）：*小2.8V，典型3.6V，**3.9V

数字输入电压（逻辑低）：*小-0.3V，典型0.0V，**0.8V

电力线转换率：*小1.0V/ms

电流：测量期间：*小3.0mA；典型3.6mA；**10.0mA；静止等待期间：典型0.03mA

启动时间：DDI串口：**100ms；SDI-12：*小100ms；典型150ms；**200ms

测量时间：典型150ms；**：200ms

遵循标准： ISO 9001:2015 标准下生产；EM ISO/IEC 17050:2010 (CE 标志)

注：*传感器在某些情况下还可用于更高温度环境。如需要可联系METER公司获取更多资料。

序列号在T21-00009999以前的传感器测量范围是-9 kPa ~ -100，000 kPa

产地与厂家：美国METER公司 _(原Decagon)

视频详情请前往力高泰官网ecotek.com.cn/TEROS21

TEROS 21 土壤水势传感器的安装
