高速分光辐射谱仪S-9001，S-9011

实现脉冲光光谱变化每毫秒的连续追踪

可以测量很宽的光谱范围，从300nm到2000nm（S-9011**可测到1500nm）。适用于测量太阳模拟器和自然太阳光的光谱辐照度。并且，该仪器适用于多种类型的太阳能电池的评价，包括多结电池和CIS（铜铟硒）电池。而且，通过时间分辨光谱测量，可以实现每毫秒对太阳模拟器脉冲的光谱分布进行测量。这使得这一多功能仪器能够用于多种应用。

特色

可以测量较宽的光谱范围，从紫外到近红外。

本产品可以在较宽的波长范围内对光谱辐照度进行测试，为满足不同测试目的需求，列出了两种波长范围的仪器。

• S-9001 测量波长范围：300~2000nm

• S-9011 测量波长范围：300~1500nm

  高速测试，时间分辨率1毫秒

  通过采用高速线性阵列和电子回路，实现*小间隔为1毫秒的发射光谱分布测试。

  太阳模拟器测试的优化设计

  根据太阳光和太阳模拟器辐射光的波长分布，进行灵敏度优化。近红外到紫外范围内的信噪比进一步提高。

  简单脉冲光的同步测试

  光信号接收部分引入的光电二极管可以检测脉冲光升高过程。可以实现与太阳模拟器脉冲光的同步测试。并且可以得到脉冲光的发射和测试之间的延迟时间。

  采用具有显著余弦特征的反射型扩散板

  尺寸：H15×W60×D80/φ40mm

  持久耐用并且易于保持其特点。

  具有高散射性和良好的余弦特征。

  当光纤和扩散器更换时，需要对仪器进行重新校准。

  选项：反射型扩散板固定单元（适用于光束在上方的太阳模拟器）

  适用于多种类型光谱匹配评价标准

  光谱匹配评价标准

  JIS C 8912-2011/IEC 60904-9(ED-2)-2007（结晶系太阳能电池及模块的太阳模拟器）

  JIS C 8933-2011（非结晶系太阳能电池及模块的太阳模拟器）

  JIS C 8942-2009（多结太阳能电池及组件的太阳模拟器）

  TSC 0050-2010（铜铟硒（CIS）太阳能电池及组件的太阳模拟器）

  ASTM（Direct AM1.5、Global AM1.5）-2009

  满足多种类型太阳模拟器的标准。

  光谱匹配（A，B，C）的评价可以实时计算。

光谱辐照度测试程序（标准选项/S-9001，S-9011普通）

测试项目

1. 光谱辐照度（μW/cm²/nm）：测试数据列于电脑上的图表中，也可以得到间隔1nm的文本数据。

1. 光谱匹配度：可以选取列表中测试数据进行评价，所选取数据的光谱匹配度会自动计算，匹配度结果实时显示于监视器中。

测试模式

1. 静态光测试主要用于连续光测试

2. 重复测试可用于固定时间间隔的重复测试

3. 时间分辨率光谱测试（外部引发模式）通过输入引发信号，可进行时间间隔为1毫秒的连续高速测试。

4. 标准光测试利用光谱辐照标准范围，用于对仪器的校正。

时间重复测试和时间分辨率光谱测试的差异：在时间分辨率光谱测试中，因为在每次测试之间，没有数据传输和数据处理，可以做到不间断的连续测试。

时间分辨率光谱测试示意图

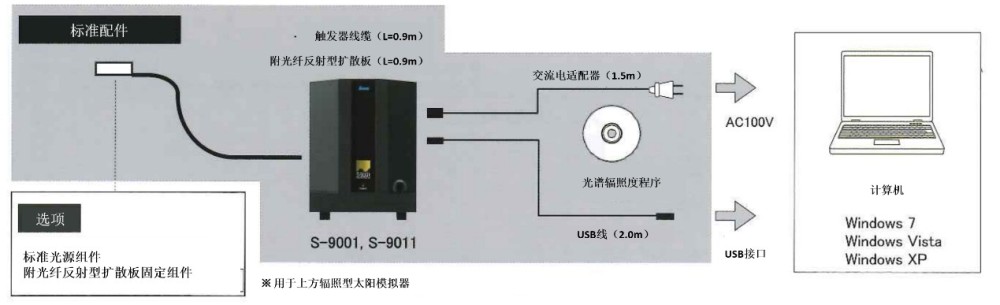

仪器系统示意图

标准装备

主机

光谱辐照度测试软件

USB线

带有光纤（L=1.5m）反射型扩散板

交流电线缆

触发器线缆（L=1.5m）

检验单

主要规格
