应用领域

IEE智能纯电蒸发浓缩机组，主要适用于热敏性物料的低温（30-60℃）蒸发浓缩，例如中药、西药、糖类、茶品、乳品、保健品、调料品、氨基酸、果汁饮料等，也适用于精馏、结晶、再生、干燥、脱附等有特殊低温要求的物料热力分离生产工艺，例如药厂、食品厂、化工厂的精馏回收、废水脱盐、溶液再生、物料干燥等环节。

工作原理

IEE智能纯电蒸发浓缩机组基于*前沿的烟流驱动热能循环利用理论而开发。通过“双相变高效热回收器”完全回收浓缩过程产生二次蒸汽的冷凝废热，输入少量电能驱动“真空相变热泵”实现冷凝废热升温升压，然后输入蒸发浓缩工艺的首效加热器，作为首效的加热热源（替代生蒸汽），从而实现了一个闭式的能量循环：二次蒸汽->直空相变热泵-首效加热->二效加热->二次蒸汽。

在这个能量转化过程中，电能的作用是驱动热能循环，而不是直接加热，这也是IEE技术大量节约电能的根本原因。电能的消耗基本上与系统的保温热损失相当。

IEE智能纯电蒸发浓缩技术关键：“真空双相变强化换热”保障热流通畅，“相变真空热泵机组”确保动力强劲，“闭式能量系统定温”保证运行稳定，“智能监测与调节控制”实现高效可靠。

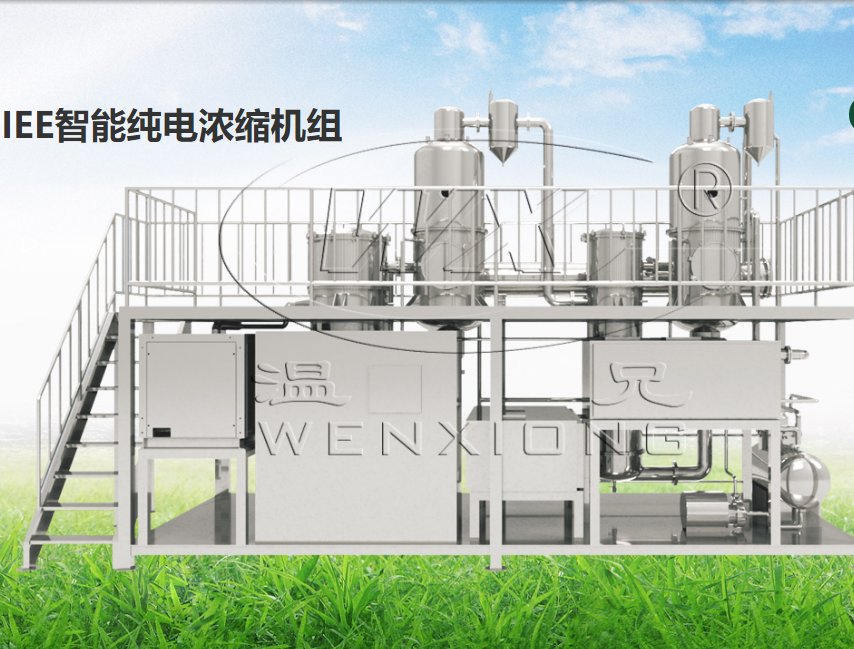

机组构成

(1)真空变相热泵 热泵在空调、供热等行业有百年的发展历史，技术成熟。为了适应中药等热敏性物料在低温下的蒸发浓缩，我们选用了国际上的**环保型纯工质和特殊型线热泵压缩机，制热COP在5.0以上，提供生蒸汽温度50C-95C。真空相变热泵结构紧凑，模块化封装，体积小重量轻。

(2)多效蒸发系统

多效蒸发系统包含加热室、蒸发室和除沫器，与常规双效结构相同，但是一效的加热侧和末效汁汽的热回收侧，进行了强化传热改进，加热室尺寸更紧凑。根据药液流动特性，用户可选择自然循环或者强制循环方式。由于采取间接压缩制冷剂蒸汽的热回收方式，IEE机组可以适用醇提蒸发浓缩工艺

(3)辅机及控制系统

主要包含定温控制子系统、真空子系统、启动子系统、排水子系统、阀门管件、机架和控制柜等。贯通了热泵和双效之间的数据和控制逻辑，实现一键操作和安全保护。

实施条件

（1）电源：三相电源，电压380V,频率50HZ。每蒸发能力配电40~90kW（依据醇、水、单效、双效而定）配功率补偿器。

（2）一效加热蒸汽温度50~95C。（依据用户需求设计）

（3）一效蒸发温度35~70°C。（依据用户需求设计）

（4）二效蒸发温度35~50C。（依据用户需求设计）

（5）汁汽凝结液排放温度25 ~35C。

（6）原料液进口温度40~80C。

（7）冷却水流量，6~10立方米/(t蒸发量)。

（8）占地空间一般在长7m，宽3.6m，高5m，或者长6m，宽5m，高5m。

（9）压缩空气，驱动气动阀门等执行器。

（10）需要提供真空，特低温浓缩需要提供工业冷冻水。
