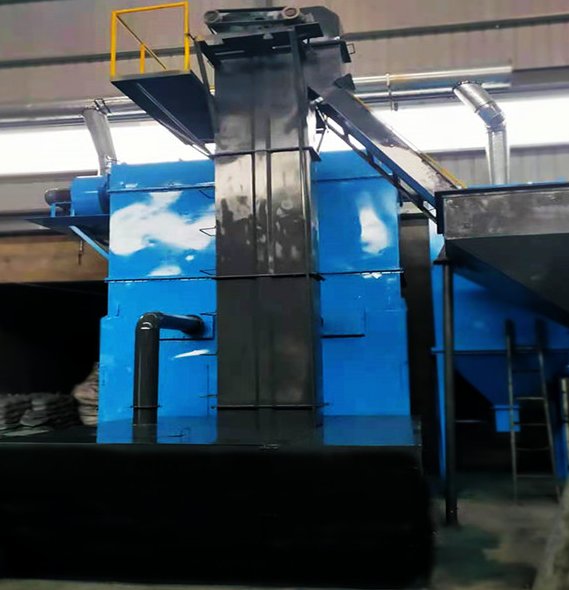

NE系列板链斗式提升机产品概述:

  板链式斗式提升机是应用广泛的一种垂直提升设备,它被用来提升各种散状物料,如:矿石、煤、水泥、水泥熟料等。  NE型板链斗式提升机是由国外引进先进技术研制的新产品,主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是高品质合金钢高强度板式链条,抗磨而可靠。驱动部分采用硬齿面减速器。该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。

  NE系列板链式斗式提升机在各工业国家应用极广,由于节能效率高,正在逐步淘汰HL型等环链式提升机。该系列为流入式喂料,物料流入料斗内靠板链提升到上端,在物料重力作用下自行卸料。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE系列板链斗式提升机工作原理:

   NE系列板链式斗式提升机是流入式喂料,物料流入料斗内靠板链提升到上端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量大;且生产能高,能耗较低,可逐步代替其他类型提升机,其主要参数见下表。该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。

NE系列板链斗式提升机主要结构:

   NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。   运行部件---由料斗和特定的板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

   驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

   上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。    中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

   下部装置---安装有自动张紧装置。NE系列板链斗式提升机主要部件特点:

  1.上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。

  2.中间节:部分中间节装有轨道(双排节),以防止链条工作中摆动,部分中间节装有检修门以便维修。

  3.下部装置:安装有张紧装置, NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。

  4.上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。

  5.板链:链板采用 45 # HRC36~42

NE系列板链斗式提升机主要特点

  1.密封性好,环境污染少。

  2.操作、维修方便、易损件少。

  3.使用成本低,由于节能和维修少,使用成本极低。

  4.运行可靠,先进的设计原理,保证整机运行的可靠性。

  5.结构刚性好,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。

  6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。

  7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h 。

  8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物料的垂直提升。

NE系列板链斗式提升机技术参数表:



型号提升量(立方米/小时)物料块度小于等于
占百分比 %
10255075100
NE15156550403025
NE30326075584740
NE50609075584740
NE100110130105806555
NE150170130105806555
NE2002101701351008570
NE3003201701351008570
NE40038020516512510590
NE500470240190145120100
NE600600240190145120100
NE800800275220165135110
