一、系统简介

制样室智能除尘系统是遵从《中华人民共和国大气污染物防治法》、《中华人民共和国环境保护法》、GB16297-1996《大气污染物综合排放标准》、GB3095-1996《环境空气质量标准》、GB20426-2006《煤炭工业污染物排放标准》等标准，依据《煤样制备除尘系统通用技术条件》自主研发的一种先进的高效除尘系统。该系统是对煤炭、焦炭、矿石等制样室的粉尘、烟气进行综合净化处理，使其达到相关排放标准要求，大大地提升了制样室综合环保能力，还制样工人一个清新的工作环境。

这套标准化制样室智能除尘系统其工作原理是：在制样设备内部形成一个负压，使设备内外形成压差，破碎时产生的扬尘无法溢出，含尘气体经过设备接口进入除尘系统。除尘系统是将带有粉尘的空气通过粉尘处理模块的过滤及风量调节，进入管道，汇集后进入集尘主机，再经滤筒过滤器收集，洁净的空气由离心风机排出。

二、除尘系统组成及工作流程

除尘系统主要同除尘主机、管道（硬管和软管）、控制阀、尘源控制系统、清扫系统、智能控制系统等组成。

根据制样流程及操作粉尘的产生，主要有设备内部粉尘、堆掺区粉尘及工作台粉尘三种（如图1所示）。

1、尘源控制系统：设备除尘和空间除尘全方位有机结合，多重粉尘过滤处理，除尘效果明显，排放浓度低于标准要求。

2、内部除尘控制装置：通过软管与设备接口相连，在设备内部形成一定的负压抑制粉尘外泄，并将收集的粉尘进行初级过滤和沉降，降低主机的过滤负荷。

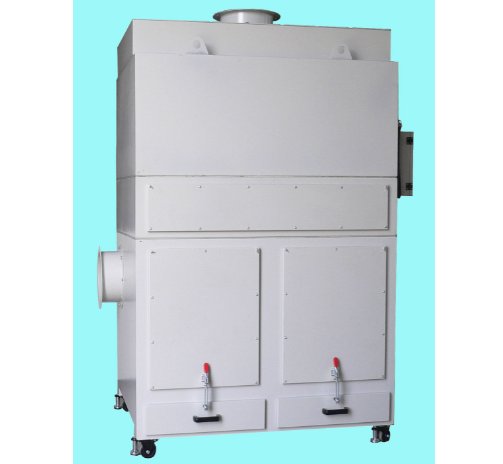

3、除尘主机：为系统提供动力，并对各尘源点收集的粉尘进行集中过滤处理，其滤心过滤效率高达99%；电脑脉冲反吹自动清灰。抽屉式出灰，方便快捷。

4、智能控制系统：采用自动、手动控制，超大液晶触摸屏，西门子PLC变频控制，实时监控，自动分配调节风量。可单独控制每台运转的设备，也可整个系统“一键到位”，从而保证系统风量**、运转稳定、快捷高效，并自动清理。

三、主要技术参数
