核心参数

1 简介

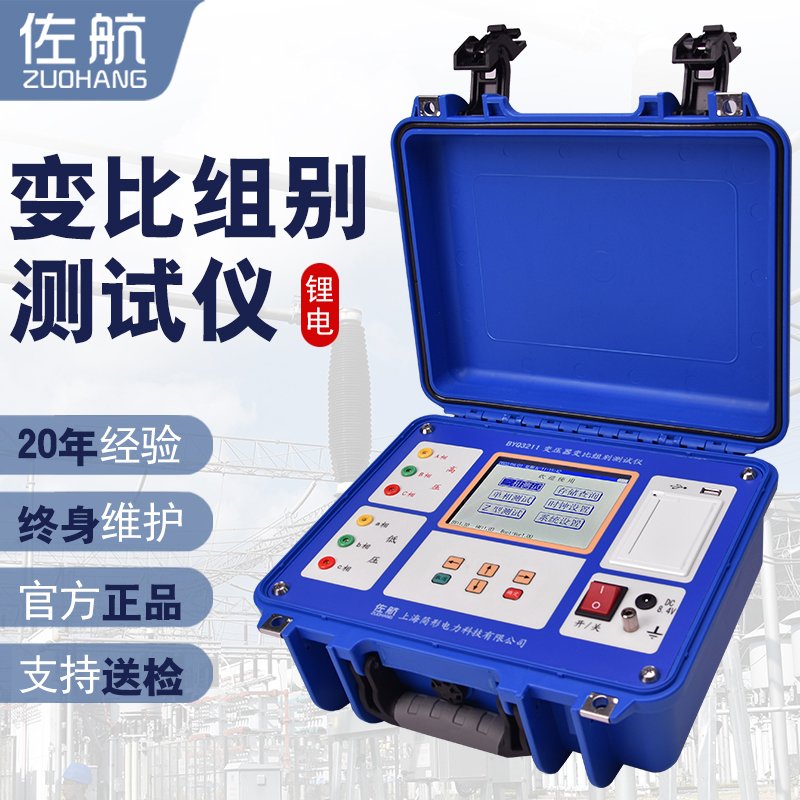

本测试仪是一款创新型产品，克服了传统变比电桥测试的缺点，屏幕采用了大屏幕高分辨率液晶显示屏，供电采用锂电供电，方便现场使用。

产品主要应用于变压器的变比组别测试，PT、CT的变比极性测试，测试速度快、准确度高

2功能特点

◆锂电池供电或者220V交流供电自适应，一次充电，可连续进行100台以上变压器变比组别测试，测试过程简单、方便。

◆具有盲测功能，即在不知道高低压联结方式时进行变比、组别测试。

◆在常规变压器、Z型变压器、PT试品测试的基础上增加了CT变比极性测试功能，应用领域更广。

◆量程宽、精度高，变比测量范围可达10000，且**值10000时测试精度保证0.3%。

◆具有反接保护、输出短路保护等完善的保护功能。

◆5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。

◆配备热敏打印机，便于数据打印。

◆具有本机存储和优盘存储，方便数据保存。

在**使用本仪器之前或长时间存放之后或电池电量低时，请使用其随附的充电器对电池至少充电3小时，并且充电时可继续使用本测试仪。电池完全充满后，充电器指示灯由红色变为持续绿色。

功能模块	说明
高压测试端	黄、绿、红3色接线座，分别对应A、B、C三相，和红色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器高压侧的A、B、C三相；单相测试时接黄、绿测试线。
低压测试端	黄、绿、红3色接线座，分别对应a、b、c三相，和黑色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器低压侧的a、b、c三相；单相测试时接黄、绿测试线。
显示屏	5.6寸超大工业级高亮度彩色液晶屏，显示操作菜单和测试结果。
按键	操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“← →”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。
电源开关	整机电源开关，开机时拨到“―”位置，关机时拨到“○”位置。
接地端子	仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须清除干净。
充电接口	使用仪器专用充电器进行充电。
打印机	打印测试结果。
USB接口	外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的优盘；在存储过程中，严禁拨出优盘。
