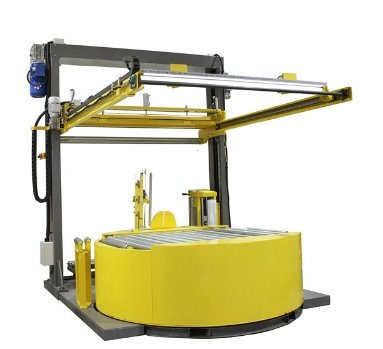

JL2100-W-DM 覆膜在线缠绕机一体机

一． 客户基本情况（主要技术要求）

1、包装规格：L 1000-1200mm(1500MAX)×W 1000-1200mm×H 500-2400mm

2、对角线长： 1700 mm（max）

3、包装过程： 除更换膜卷之外，全部自动运行.

二.JL2100-W-DM覆膜在线缠绕机一体机（附带自动上断抚膜系统）

►  技术参数

※ 转盘直径：2000mm

※ 转盘高度：500mm

※ 覆膜宽度范围：1200-1600mm

※ 托辊直径：76mm

※ 输送速度：12m/min

※ 出膜速度：0-104m/min

※ 膜架升降速度：0-6.6 m/min

※ 覆膜升降速度：0-10.5 m/min

※ 覆膜行走速度：0-8.3 m/min

※ 输送电机功率：0.75kw

※ 转盘电机功率：1.5kw

※ 升降电机功率：0.37kw

※ 预拉电机功率：0.2KW

※ 气压:不小于0.6MPa

※  电源电压   380V/ 50hz

※ 重量：1400kg

※ 转盘速度：0-15转/分钟

※ 包装效率：10-25件/小时

※ 转盘承重：≤1500KG

※ 光电自动感测高度和可移动限位块限制包装高度任意选择

※ 转盘和升降变频调速，手动调整转盘速率，可分别调整膜架上升和下降速度

※ 手动调整薄膜输出拉力

※ 预拉伸膜架，理论拉伸比1：2

※ 设定顶层圈数1-9

※ 设定底层圈数1-9

※ 气动自动上下膜机构

►  主要性能

 控制系统

※ PLC可编程控制，缠绕层数及次数可变更

※ 光电开关自动感测货物高度

※ 上、断膜 抚摸过程自动控制

转台驱动

※ 转台链条传动，缓启动、缓停止、自动复位；

※ 转台速度0～15 rpm 变频调速；

薄膜系统

※ 开门式膜架，穿膜更方便；

※ 膜架动力变频预拉伸机构，预拉伸可达300%；

※ 膜架升降机构双链条牵引，行走装置封闭、自润滑；

※ 膜架上升、下降速度分别变频调速，送膜速度无极可调；

※ 顶部及底部缠绕数分别单独可调；

※ 薄膜随动系统，主动送膜；

三. 工作步骤

1、设备0位，将缠绕膜放置于膜架上，并按穿膜示意图正确穿膜后，将膜头夹在转盘的夹子上。

2、产品进入设备输送滚筒启动，将产品接入缠绕机，输送滚筒停止，其位置由光电控制。缠绕机与前/后工位有相关的通讯。

3、缠绕机转盘转动，缠绕膜被均匀缠绕至产品上。其间恰当的时机，夹膜夹子松开膜头，吹膜电磁阀导通吹膜，做膜头被缠在产品表面。

4、缠绕将要结束时，转盘减速并缓缓停至转盘0位，此时膜架也在*低位。断膜机构动作，将膜导入夹子中间，夹膜夹子启动将膜夹住。紧接着断膜、烫/抚膜。

5、烫、断完成之后，转膜机构回原位。此时输送线启动，将产品输出缠绕工位后输送线停止。至此，整个设备各功能部件均在0位，且处于待命状态。

6、新的产品到来时，重复上述过程，整机即可实现无人化自动缠绕。
