给料粒度: 6-267mm
处理能力: 18-725T/h
应用范围: 花岗岩、玄武岩、辉绿岩、页岩、石英石、河卵石、石灰石、铁矿石、煤矸石、有色金属矿石、鹅卵石等
产品介绍: 复合圆锥破采用了**组合的破碎频率和偏心距,使得所要破碎的物料细碎程度更高,破碎产能与同类机型相比具有更高产量,同时也增强了物料粒子间的层压破碎作用,有效提高物料破碎后的立体形状。

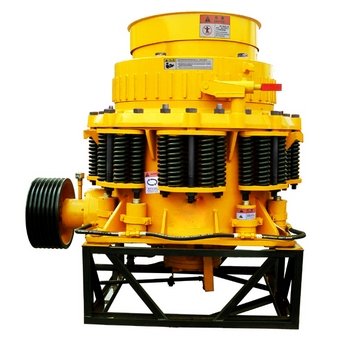

产品介绍
复合圆锥破采用了**组合的破碎频率和偏心距,使得所要破碎的物料细碎程度更高,破碎产能与同类机型相比具有更高产量,同时也增强了物料粒子间的层压破碎作用,有效提高物料破碎后的立体形状。通过液压保险、液压锁紧、液压调整、液压清腔等装置的使用,让操作变得更易于自动化。在正常使用情况下,复合圆锥破碎机采用了优化设计,使得无故障运行率超过95%。
特点结构新颖、独特、简单合理、运转平衡、 运行成本低.圆锥破驱动轴两端装有圆锥滚子轴承,动力驱动由重载锥齿轮完成.圆锥破均包含液压调整机构,便于快速调整圆锥破排料口大小.液压清腔机构是圆锥破的标准配置,由放置在本体底板上的8个清腔油缸完成.圆锥破提供“弹簧式”过铁释放保护.圆锥破采用一套外置的包括油泵、油箱、管路的润滑系统。当油温过高或油流速过慢时将自动关闭破碎机.
工作原理
SY 高效复合圆锥破碎机工作时,由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近 又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度,经下部排出。
技术参数
型 号 | 腔型 | 破碎直径 | **进料粒度 | *小排料尺寸 | 转速 | 电机功率 | 重量 | 不同闭边排料口[in(mm)]的产量(TPH) | |||||||||
6 | 10 | 13 | 16 | 19 | 22 | 25 | 38 | 51 | 64 | ||||||||
SYC600 | 粗型 | 600 | 95 | 10 | 630 | 37-55 | 5.3 | 20 | 25 | 30 | 35 | 45 | 50 | 76 | |||
SYF600 | 细型 | 600 | 72 | 6 | 630 | 37-55 | 5.3 | 18 | 20 | 25 | 30 | 35 | 40 | 45 | 60 | ||
SYC1000 | 粗型 | 1016 | 160 | 13 | 630 | 90-110 | 10.8 | 80 | 100 | 135 | 150 | 175 | 235 | ||||
SYM1000 | 中型 | 1016 | 115 | 10 | 630 | 90-110 | 10.8 | 65 | 75 | 90 | 120 | 135 | 150 | ||||
SYF1000 | 细型 | 1016 | 80 | 8 | 630 | 90-110 | 10.8 | 52 | 62 | 72 | 78 | 115 | |||||
SYC1160 | 粗型 | 1143 | 180 | 13 | 630 | 110-132 | 16 | 115 | 135 | 150 | 180 | 200 | 260 | ||||
SYM1160 | 中型 | 1143 | 130 | 10 | 630 | 110-132 | 16 | 100 | 110 | 120 | 135 | 165 | 175 | ||||
SYF1160 | 细型 | 1143 | 90 | 10 | 630 | 110-132 | 16 | 80 | 105 | 110 | 140 | ||||||
SYC1300 | 粗型 | 1296 | 200 | 16 | 610 | 132-160 | 23 | 150 | 180 | 200 | 230 | 310 | 390 | ||||
SYM1300 | 中型 | 1296 | 150 | 13 | 610 | 132-160 | 23 | 115 | 140 | 160 | 190 | 210 | |||||
SYF1300 | 细型 | 1296 | 102 | 10 | 610 | 132-160 | 23 | 90 | 115 | 145 | 160 | ||||||
SYC1380 | 粗型 | 1372 | 215 | 19 | 610 | 185-220 | 27 | 200 | 220 | 260 | 350 | 440 | |||||
SYM1380 | 中型 | 1372 | 160 | 16 | 610 | 185-220 | 27 | 155 | 180 | 200 | 220 | ||||||
SYF1380 | 细型 | 1372 | 115 | 13 | 610 | 185-220 | 27 | 150 | 190 | 210 | 230 | ||||||
SYC1500 | 粗型 | 1524 | 235 | 22 | 560 | 185-220 | 37.8 | 265 | 310 | 420 | 525 | 580 | |||||
SYM1500 | 中型 | 1524 | 175 | 19 | 560 | 185-220 | 37.8 | 215 | 240 | 265 | 320 | ||||||
SYF1500 | 细型 | 1524 | 130 | 13 | 560 | 185-220 | 37.8 | 180 | 210 | 235 | 255 | 275 | |||||
SYC1680 | 粗型 | 1676 | 267 | 22 | 560 | 250-300 | 44.3 | 330 | 390 | 525 | 655 | 725 | |||||
SYM1680 | 中型 | 1676 | 203 | 16 | 560 | 250-300 | 44.3 | 210 | 250 | 280 | 300 | ||||||
SYF1680 | 细型 | 1676 | 140 | 13 | 560 | 250-300 | 44.3 | 180 | 220 | 260 | 335 |
注:
1.以上参数以岩石松散比重1.6t/m3,抗压度<150MPa,含水率<20%为依据;
2.处理能力受给料均匀能力、粒度、级配、岩性、线速度等情况影响。
