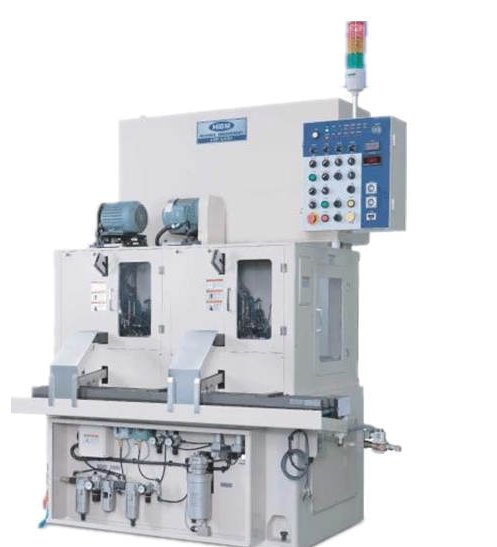

■ 全自动超精加工机采用能够对向心球轴承的内圈和外圈轨道自动进行超级研磨的设计,适合用斜槽与前面的加工工序相连接,一组成完整的生产流水线。
■ 采用双轴设计,不仅尽可能减少了车间内安装面积和安装费用,而且便于进行左、右轴的准备作业和工件加工作业。
■ 对超级研磨砂轮的摆动,采用固定中心方式,因此可通过超精加工改善轨道面的精度。
■ 加工中,超级研磨的加工条件是由粗磨变成精磨,因此可以在短时间内进行高精度的超级研磨加工。
■ 如果超级淹没砂轮磨损、破碎及托板上无工件时,设备将自动停止并亮起报警灯。
■ 变更交换夹具时,可以在短时间内简单地操作。
加工范围Work Piece Range (mm) | Out Dia Ø30-Ø80 | Inner Dia Ø10-Ø40 | Out Dia Ø30-Ø72 | Out Dia Ø20-Ø50 | |
Out Dia Ø47-Ø120 | Inner Dia Ø30-Ø75 | ||||
工件支撑方式 Work Piece Support Method | Outer plate | Borer plate | Outer plate | Outer plate | |
工作轴数量 Number of grinding wheels | 2 | 2 | 2 | 2 | |
工件旋转数 Workpiece Revolution | 100~6,000 r.p.m (无级变速Stepless Variable) | ||||
砂轮摆动周期 Grinding wheel swing Cycle | 100~1,200 c.p.m (无级变速Stepless Variable) | ||||
加工时间Cycle Time | 0~60 second (无级变速Stepless Variable) | ||||
摆动角度Wheel swing angle | 0˚~60˚ (无级变速Stepless Variable) | ||||
砂轮压力 Pressure of grinding wheel forcing axis | 粗磨Rough Operation | 0-5㎏/㎠ (无级变速Stepless Variable) | |||
研磨Finish Operation | |||||
电机Electric Motors | 主轴Work Spindle | 1.5kW × 2 (AC Servo) | |||
砂轮摆动Grinding wheel swing | 1.5kW × 2 (AC Servo) | ||||
分度盘 Carrier Index | 400W × 1 (AC Servo) | ||||
槽滑板Pitch Slide | 0.75kW × 2 (AC Servo) | ||||
重量Weight (kg) | 2,100 | 2,000 | 2,300 | 2,200 | |
选配件Optional Accessory | 冷却箱Coolant tank unit |
