产品简介：

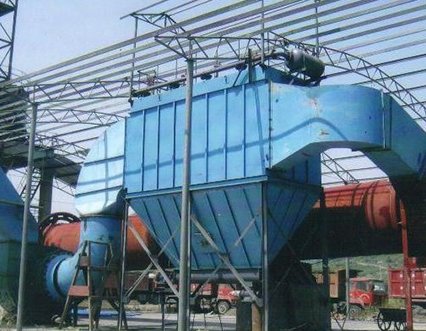

PPM气箱式脉冲布袋除尘器是综合国内外同类产品先进性而开发出的高效率除尘器。它综合分室反吹脉冲清灰各类袋式吸尘器的优点，克服了分室反吹清灰强度不够，喷吹脉冲清灰和过滤同时进行的缺点，因而扩大了布袋除尘器的应用范围，由于这种类型的除尘器的结构有其特点，所以提高了除尘效率，延长了滤袋的使用寿命。

工作原理：

含尘气体由进气口进入箱体，通过滤袋进入上箱体过程中由于滤袋的各种效应作用使尘气分离，被净化了的气体进入上箱体从出风口排出，随着时间的加长积附在滤袋表面的粉尘量也不断增加，使除尘器阻力增大，为保证所需气体量的通过，由控制仪发出指令按顺序开启脉冲阀，使气包内的压缩空气由喷管喷射到各对应室，造成滤袋瞬间急剧膨胀，由于气流的反向作用，积附在滤袋上的粉尘被清掉，滤袋得到再生，被清掉的粉尘落入灰斗，经排灰阀排出机体。积附在滤袋上的粉尘被有周期地脉冲喷吹清除，使净化气体正常通过，保证除尘器系统运行。

技术参数：

型号技术参数			PPM32-3	PPM32-4	PPM32-5	PPM32-6	PPM64-4		PPM64-5	PPM64-6	PPM64-7	PPM64-8
处理风量(m3/h)			6900	8930	11160	13390	17800		22300	26700	31200	35700
过滤风速(m/min)			1.2～2.0
总过滤面积(m2)			93	124	155	186	248		310	372	434	496
净过滤面积(m2)			62	93	124	155	186		248	310	372	434
除尘器室数（个）			3	4	5	6	4		5	6	7	8
滤袋总数(条)			96	128	160	192	256		320	384	448	512
除尘器阻力(Pa)			1470～1770
进口气体含尘浓度(g/Nm3)			＜200					＜1000
出口气体含尘浓度(g/Nm3)			＜0.1
除尘器气承受负压(MPa)			5000
清灰压缩空气	压力(Pa)		(5-7)×105
	耗气量(m3/min)		0.27	0.37	0.46	0.55	1.2		1.5	1.8	2.1	2.1
电磁脉冲阀	数量(个)		3	4	5	6	4		5	6	7	8
	规格(mm)
提升阀(带气缸)	数量(个)		3	4	5	6	4		5	6	7	8
	规格(mm)		提升阀板直径φ460，气缸直径φ63					提升阀板直径φ595，气缸直径φ100
星型出料机			下料口300×300mm，高度150mm，转速30.31r/min，减速电机0.55KW，产量m3/h
螺旋输送机		规格	直径φ300，产量30m3/h（填充率φ=0.7）
		减速电机	型号XWD2.2-5-1/43，功率2.2KW
空气输斜槽			如进气体含尘浓度大于700g/Nm3标，排灰装置应选用较大规格的螺旋输
清灰程序控制器			输入和输出电压均为220V，控制器由制造厂配套供应，详细资料参见控制器的说明书
滤袋规格和材质			直径×长度φ130×2400mm，涤纶针刺毡重量500g/m2，使用温度≤计120℃
保温层面积（m2）			26.4	34	41	48.5	70		94	118	142	166
设备总重 (约值，不包括保温层) kg			2400	3400	4400	5400	6900		8300	9700	11100	12500

型号		PPM96-4	PPM96- 5		PPM96- 6		PPM96- 7		PPM96- 8		PPM96- 9			PPM96- 2×5		PPM96- 2×6		PPM96- 2×7		PPM96- 2×8		PPM96- 2×9		PPM96- 2×10
处理风量(m3/h)		26800	33400		40100		46800		53510		60100			66900		80700		94100		107600		121000		134500
过滤风速(m/min)		1.2～2.0
总过滤面积(m2)		372	465		557		650		744		836			929		1121		1308		1484		1681		1368
净过滤面积(m2)		279	372		465		557		657		744			836		1028		1215		1401		1588		1775
除尘器室数（个）		4	5		6		7		8		9			10		12		14		16		18		20
滤袋总数(条)		384	480		576		672		768		864			960		1152		1344		1536		1728		1920
除尘器阻力(Pa)		1470～1770
进口气体含尘浓度(g/Nm3)		＜1300
出口气体含尘浓度(g/Nm3)		＜0.1
除尘器气承受负压(MPa)		＜5000
清灰压缩空气	压力(Pa)	(5-7)×105
	耗气量(m3/min)	1.2		1.5		1.8		2.1		2.4			2.7		3.0		3.4		4.2		4.8		5.4		6.0
电磁脉冲阀	数量(个)	4		5		6		7		8			9		10		12		14		16		18		20
	规格(mm)	2.5
提升阀(带气缸)	数量(个)	4		5		6		7		8			9		10		12		14		16		18		20
	规格(mm)	提升阀板直径φ725，气缸直径φ100
星形出料机		下料口400×400mm，转速22.5r/min，减速电机1.5KW										下料口350×350mm，转速24.63r/min，功率1.51KW，产量40m3/h
螺旋输送机	规格	φ400mm，产量38m3/h										φ300mm，2台，每台产量21m3/h
	减速电机	CAJFGN5.57-1/57，功率5.5KW										型号XWD2.2-5-1/43，功率2.2KW
空气输斜槽		如进气体含尘浓度大于700g/Nm3标，排灰装置应选用较大规格的螺旋输
清灰程序控制器		输入和输出电压均为220V，控制器由制造厂配套供应，详细资料参见控制器的说明书
滤袋规格和材质		直径×长度φ130×2400mm，涤纶针刺毡重量500g/m2，使用温度≤计120℃
保温层面积（m2）		110	120		130		140		150		160			175		210		215		280		315		350
设备总重 (约值，不包括保温层) Kg		8710	10100		12100		14100		15700		17700			21000		25200		29400		33600		37800		41200
