参考价格
面议型号

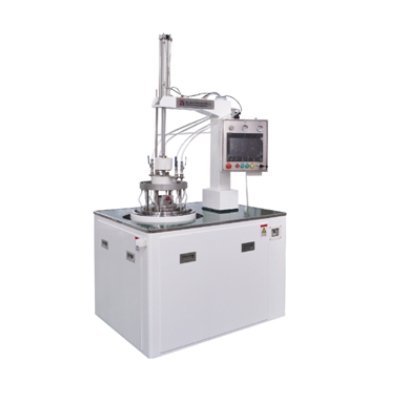

6B/6.4B高精度双面研磨/抛光机品牌
森永光电产地
浙江样本
暂无磨抛盘直径：
-主轴转速：
-单位能耗：
-装机功率（kw）：
-成品细度：
-工作原理：
其他看了6B/6.4B高精度双面研磨/抛光机的用户又看了
留言询价
虚拟号将在 180 秒后失效
使用微信扫码拨号
主要部件
轴承：NSK/THK
电机减速机：台湾东元+自制高精密蜗轮蜗杆减速机
气动 元件： SMC+CKD
可编程控制器PLC：三菱
变频器：三菱
人机界面：三菱
铸件： 灰铸铁HT300
齿轮：齿轮钢锻打成型，插齿后齿面高频淬火，*后磨齿加工
机座：整体铸造底座
中心轴：锻造一体轴
参数表
加工参数
| 机型 | 5B-5L/P | 6B-5L/P | 6.4B-9L/P | |
| 定盘尺寸 | 研磨(mm） | Φ380xΦ220xt25 | Φ148xt25 | Φ238xt25 |
| 抛光(mm） | Φ210xt25 | Φ135xt25 | Φ238xt25 | |
| 游星轮参数 | 模数 | DP12 | DP12 | M2 |
| 齿数 | Z50 | Z66 | Z50 | |
| 节圆(mm） | 100.15 | 139.7 | 100 | |
| 驱动方式 | 3马达 | . | . | . |
| 游星轮张数 | 5 | 5 | 9 | |
| **加工直径（mm） | 87 | 105 | 80 | |
| **加工厚度（mm） | 46 | 46 | 46 | |
其他参数
| 齿圈 | 可使用电气按钮自动升序 | 动力 | 输入: 3相380V 50HZ 电流容量: 30A 主回路:3相380V50H 控制回路: 110V |
| 加工压力 | *低工作压力: 5KG(50N) 标准**工作压力: 80KG ( 800N何根据使用要求拓展 压力控制方式:精密称重传感器+PLC+电控比例阀实现压力的闭环反馈控制,对压力实时监控、实时校准,保证压力的精准和稳定。 | 转速 | 下定盘: 1 ~ 45RPM 上定盘: 1 ~ 15RPM 中心齿: 1 ~ 20RPM 环齿圈: 1 ~ 16RPM |
| 水源 | 15MPa 20L /Min | 使用环境 | ●15~35。C ●湿度:: 85%以吓,污水凝结; ● 空气质量:无腐蚀性、无可燃性、有害性气体、无污染物灰尘等等 |
| 气源 | 0.5~0.6MPa 75L /Min | 排液波纹管 | 内径Φ60 |
产品特点
国内**采用3-Motor驱动方式即上下定盘、齿圈、中心齿电机均可以独立控制，在不改变齿圈、中心齿运转方向的情况下轻松实现游星轮正反转,实现游星轮正反转可以稳定地加工工件从而实现定盘自适应修盘.亦可中心齿单独逆转修盘。
3-Motor运动方式使动力源更加分散,机器更加平稳、噪音更小、精度更高;游星轮运转的适应性提高,游星轮的磨耗也能减少到*低限度，大大延长游星轮的使用寿命。
机器可由CPU自行分配上定盘下定盘、中心齿、齿圈的转速，也可以操作人员按照自己的计算和经验单独为上下定盘、中心齿、齿圈设定合适的转速,可方便操作人员更好地设计工件的自转和公转轨迹,设定任意的自转和公转比,达到**的加工条件和**的加工结果。
齿圈电动升降
SMC精密电气比例控制阀+压力传感器实现压力平稳变化,**可能消除多余的荷重以及额外的冲击,保护被加工工件的安全;上定盘落盘和起盘的压力均可人工手工设定,**限度地保护被加工工件的安全。
三菱大尺寸数字化人机界面+三菱高品质PLC模块,内部可保存20个20步程序,大大减少了对操作员工的技术要求,大幅提高产品合格率。
