参考价格
面议型号
AFM-in-Phenom XL品牌
飞纳产地
荷兰样本
暂无分辨率:
0.2nm×0.2nm×0.04nm探测器:
*加速电压:
*电子枪:
*电子光学放大:
*光学放大:
*看了AFM-SEM原子力扫描电镜一体机的用户又看了
虚拟号将在 180 秒后失效
使用微信扫码拨号

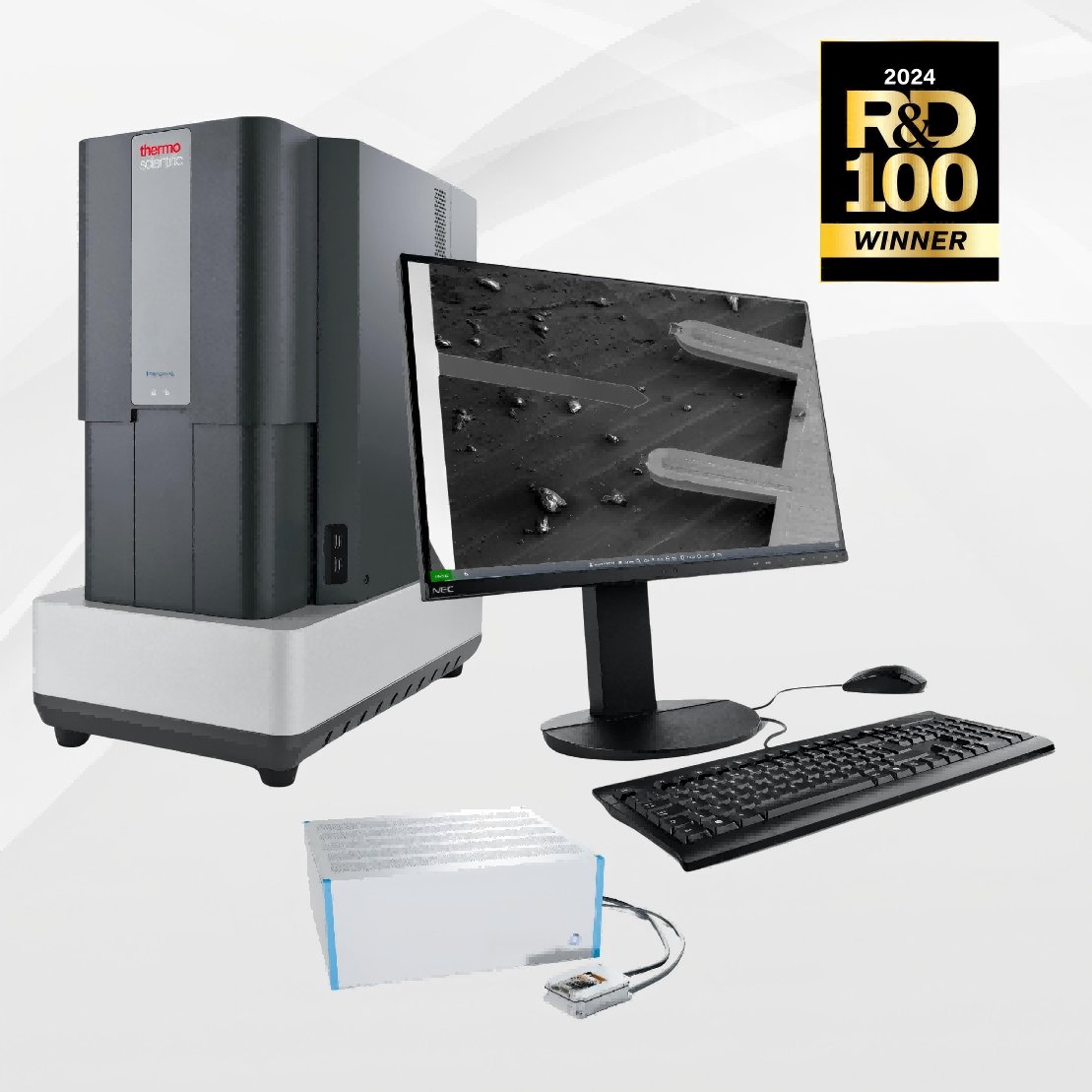

全新发布的 AFM-in-Phenom XL 结合了扫描电子显微镜 (SEM) 和原子力显微镜 (AFM) 的优势,实现了在同一系统中对样品进行多模态(SEM 及 AFM 形貌、元素、机械、电学、磁学)关联分析。
· 设备扫描范围(开环):100μm×100μm×20μm
· 设备扫描范围(闭环):80μm×80μm×16μm
· 分辨率:0.2nm×0.2nm×0.04nm
· **样品尺寸:21mm×11mm×8mm
· **样品重量:100g

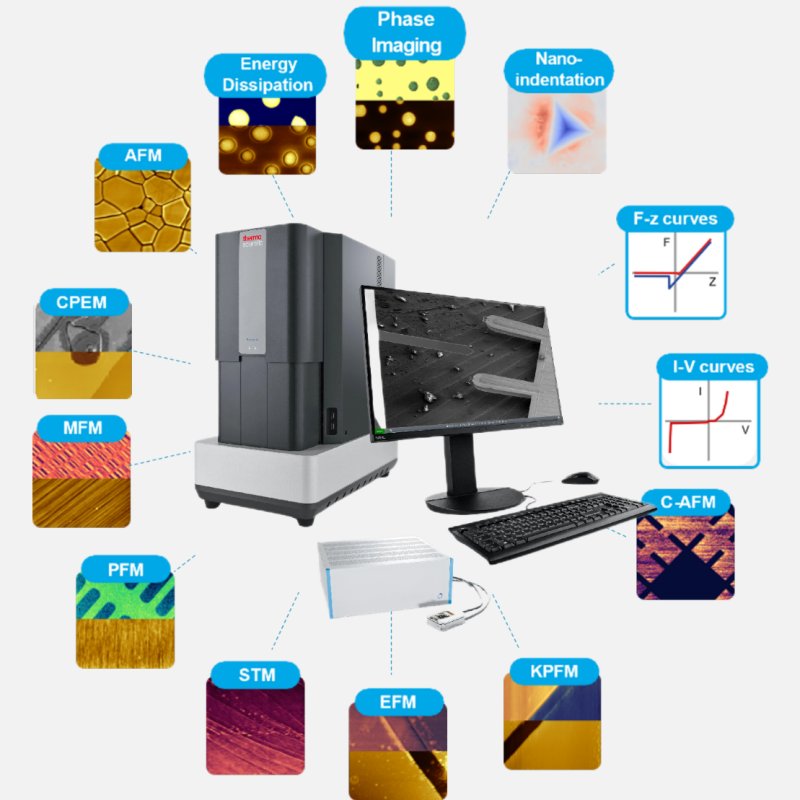

· 成像模式:表面形貌和粗糙度、CAFM、KPFM、FMM、PFM、EFM、F-z curves、I-V curves等
全新发布的 AFM-in-Phenom XL 结合了扫描电子显微镜 (SEM) 和原子力显微镜 (AFM) 的优势,实现了在同一系统中对样品进行多模态(SEM 及 AFM 形貌、元素、机械、电学、磁学)关联分析。
