产品概述：

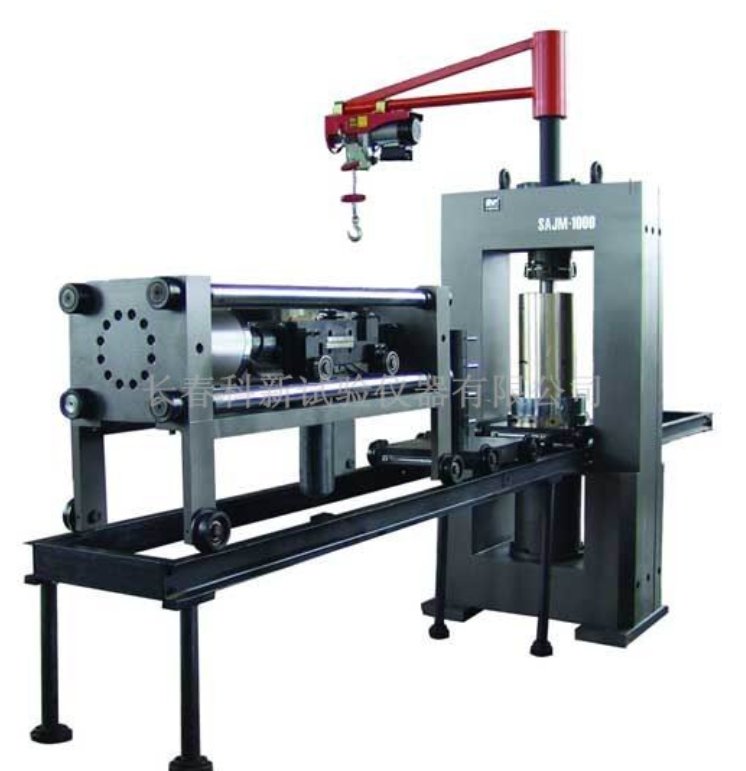

SAS系列、SAM系列微机控制电液伺服岩石三轴试验机，采用德国EDC222型全数字测控系统与电液伺服系统、计算机系统相结合，实现了试验过程的（力、变形、位移）闭环控制，并且相互间无冲击、平滑转换。可以实时显示多种试验曲线（*多可达五种曲线同时显示），实时采集，存储试验数据，计算试验结果，打印试验报告。

SAS系列、SAM系列微机控制电液伺服岩石三轴试验机用于岩石试样（长、径比为2~2.5）的单轴压缩变形试验，测量岩石的单轴抗压强度、弹性模量、变形模量（割线模量）、泊松比、软化系数等力学性能参数，增配相应附件还可以作间接拉伸试验（劈裂试验）及断裂韧性试验，绘制应力—应变全过程曲线。

电液伺服岩石三轴试验机除了完成岩石单轴压缩变形试验外，主要用于常规（等围压）三轴压缩试验，测定三维应力状态下的岩石粘聚力及内摩擦角等力学性能参数。试验机是水利水电工程、隧道工程、石油工业、地球物理及地震科学研究院所、大专院校试验室理想的岩土力学试验设备。

主要特点：

◎压力室采用压力自平衡技术，使轴向试验力与围压互不干涉，相互独立。压力室用高强度合金结构钢制成，压盘及传压活塞杆采用轴承钢经过热处理及精密加工而成，压力室放置在移动小车上，可沿轨道移动，装卸试样方便；
◎全数字测控器设有8个测量通道，其中力2个通道；轴向及径向变形各1个通道；位移1个通道；预留3个通道；
◎测量分辨力高，在全程范围内不变化，内外不分档；
◎具有自动清零、自动标定、自动存储功能；
◎具有恒试验力、恒变形、恒位移、匀试验力速率、匀变形速率控制功能；
◎具有超载、超量程、油路堵塞、超油温、试件断裂等保护功能；
◎具有自动采集试验数据、绘制试验曲线存储试验数据、曲线局部放大再分析功能，自动计算试验结果并打印试验报告。

技术指标：

型号			SAS-1000 SAM-1000	SAS-2000 SAM-2000	SAS-3000 SAM-3000	SAS-5000 SAM-5000
轴向（法向）
试验力	**试验力（kN）		1000	2000	3000	5000
	有效测量范围（% FS）		2~100（或1~100）
	示值相对误差（%）		±1
	分辨力		1/18000
	测力元件		液压传感器（或负荷传感器）
位移	活塞行程（mm）		≥100		≥200
	测控范围（mm）		0~100		0~200
	分辨力（mm）		0.07
试验空间净宽（mm）			600		680	760
主机结构型式及其刚度k			SAM型：整体框架机构：刚度k≥10000kN/mm（高刚度）。 SAS型：四柱式预应力机构：刚度k≥5000kN/mm（中刚度）。
重量（kg）		SAM型	5100	7200	10500	16500
		SAS型	3600	4600	7600	10000
侧向（围压系统）
围压	**围压力（MPa）		常规80，特殊要求**压力可达100
	有效压力范围（%FS）		2~100
	示值相对误差（%）		优于±2%
	压力分辨力		1/180000
	测压元件		液压传感器
	充液压力（MPa）		0.3~1.0
自平衡式三轴压力室
试样	适用岩石试样尺寸直径×高度（mm）		φ50×100~120	φ50×100~120 φ70×140~160		φ50×100~120 φ70×140~160 φ90×180~220
重量（kg）			500			1300
岩石专用引伸计
变形	有效测量范围（%FS）		0.4~100
	示值相对误差（%）		±1
	轴向（mm）	标长mm	Lo=100	Lo=150		Lo=200
		**变形量mm	ΔL=8	ΔL=12		ΔL=15
	径向（mm）	标径mm	do=φ50	do=φ75		do=φ100
		**变形量mm	Δd=3	Δd=5		Δd=7
供货方式			引伸计的配置根据客户要求提供
控制系统
控制参数	试验力速率控制范围（%FS/min）		0.01~100
	试验力速率控制误差（%）		±0.5
	恒试验力、恒变形控制范围（%FS）		0.2~100
	恒试验力、恒变形控制误差（%）		±0.5
